48504-11 — Толщиномеры ультразвуковые
38DL PLUS
Толщиномеры ультразвуковые 38DL PLUS предназначены для измерений толщины изделий из неметаллических и металлических материалов, в т.ч. подверженных коррозии или эрозии.
Производитель
ID 7701Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 2164 поверок.
- Последний доступный год показал снижение активности на 64.3% к предыдущему году.
- Тип обслуживается как минимум 125 организациями; доля топ-5 организаций составляет 42.3% объёма поверок.
- Средневзвешенная цена поверки по рынку — 5649.83 руб., диапазон наблюдаемых цен: 149–8640 руб.
- В сегменте собственников найдено 270 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 44.7%.
- Средний наблюдаемый интервал между поверками по организациям — около 21143 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2016 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 49 | 5 527,00 | 73 | 279 | 2 016,0 | 21 040 |
| ООО "АЗ-И" | 38 | 5 527,00 | 67 | 274 | 2 016,0 | 21 063 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 29 | 7 983,00 | 33 | 270 | 2 016,0 | 21 096 |
| ООО "ИСКАТЕЛЬ - 2" | 25 | 5 527,00 | 84 | 272 | 2 016,0 | 21 072 |
| ООО "ОТГ" | 14 | 5 527,00 | 15 | 270 | 2 016,0 | 21 095 |
| ООО "АНК" | 14 | 5 527,00 | 53 | 274 | 2 016,0 | 21 057 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 11 | 5 527,00 | 17 | 274 | 2 016,0 | 21 058 |
| ФБУ "УРАЛТЕСТ" | 10 | 5 527,00 | 18 | 271 | 2 016,0 | 21 082 |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" | 10 | 5 527,00 | 10 | 274 | 2 016,0 | 21 056 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 9 | 5 527,00 | 10 | 270 | 2 016,0 | 21 096 |
| ФБУ "САМАРСКИЙ ЦСМ" | 9 | 5 527,00 | 14 | 274 | 2 016,0 | 21 053 |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" | 5 | 5 527,00 | 3 | 272 | 2 016,0 | 21 076 |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" | 4 | 5 527,00 | 6 | 271 | 2 016,0 | 21 085 |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" | 4 | 5 527,00 | 5 | 272 | 2 016,0 | 21 081 |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" | 4 | 5 527,00 | 8 | 275 | 2 016,0 | 21 052 |
| ФБУ "ТУЛЬСКИЙ ЦСМ" | 4 | 5 269,00 | 4 | 105 | 2 015,0 | 21 237 |
| ФБУ "КОМИ ЦСМ" | 3 | 5 527,00 | 6 | 271 | 2 016,0 | 21 087 |
| ФБУ "ТОМСКИЙ ЦСМ" | 3 | 5 527,00 | 3 | 272 | 2 016,0 | 21 078 |
| ФБУ "ОМСКИЙ ЦСМ" | 3 | 5 527,00 | 2 | 272 | 2 016,0 | 21 076 |
| ФБУ "ЦСМ Татарстан" | 3 | 5 527,00 | 5 | 274 | 2 016,0 | 21 059 |
| ФБУ "Краснодарский ЦСМ" | 3 | 5 527,00 | 5 | 279 | 2 016,0 | 21 044 |
| ФБУ "ЯКУТСКИЙ ЦСМ" | 2 | 5 527,00 | 4 | 270 | 2 016,0 | 21 092 |
| ФБУ "КИРОВСКИЙ ЦСМ" | 2 | 5 527,00 | 3 | 271 | 2 016,0 | 21 090 |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" | 2 | 5 527,00 | 7 | 271 | 2 016,0 | 21 088 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 2 | 5 527,00 | 2 | 272 | 2 016,0 | 21 082 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 48 | 110 | 3313271 |
| ООО "Газпром трансгаз Москва" | Юрлица | 30 | 76 | 14984 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ТРАНСГАЗ МОСКВА" | Юрлица | 28 | 65 | 1497 |
| Юр. Лицо | Юрлица | 26 | 28 | 625345 |
| ЗАО "НПЦ "Сибнефтегаздиагностика" ИНН 7202012280 | Юрлица | 21 | 54 | 64 |
| ООО "ЦНИПР" ИНН 8608053410 | Юрлица | 19 | 42 | 160 |
| ООО "НЦТО" | Юрлица | 18 | 69 | 119 |
| САМОТЛОРНЕФТЕГАЗ АО | Юрлица | 16 | 49 | 2956 |
| ООО «НЦТО» | Юрлица | 15 | 15 | 22 |
| ГАЗПРОМ ТРАНСГАЗ ЮГОРСК ООО | Юрлица | 12 | 29 | 14907 |
| ЗАО «НПЦ «СИБНЕФТЕГАЗДИАГНОСТИКА» ИНН 7202012280 | Юрлица | 11 | 11 | 52 |
| ООО "ЦНИПР" ИНН: 8608053410 | Юрлица | 9 | 9 | 1 |
| ООО "СК "Оха" ИНН 6506011657 | Юрлица | 8 | 22 | 9 |
| Акционерное общество "Новокуйбышевская нефтехимическая компания" | Юрлица | 8 | 18 | 2044 |
| ООО "ЦНИПР" | Юрлица | 8 | 9 | 498 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ТРАНСГАЗ САНКТ-ПЕТЕРБУРГ" | Юрлица | 7 | 22 | 5719 |
| АО НДЦ НПФ «Русская лаборатория» ИНН 7801082551 | Юрлица | 7 | 16 | 293 |
| ЮЛ | Юрлица | 7 | 15 | 284137 |
| ООО "ТЕХКОН" ИНН 7724316192 | Юрлица | 7 | 7 | 7 |
| АО НДЦ НПФ "Русская лаборатория" ИНН 7801082551 | Юрлица | 7 | 7 | 84 |
| ГАЗПРОМ ДОБЫЧА НАДЫМ ООО | Юрлица | 6 | 22 | 7096 |
| ООО «Газпромнефть-Хантос» | Юрлица | 6 | 17 | 2329 |
| ООО ИКЦ «ТЕХИНКОМ» | Юрлица | 6 | 9 | 11 |
| ООО "СВС" | Юрлица | 6 | 8 | 90 |
| ООО "СК "Оха" | Юрлица | 6 | 8 | 7 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| ba95f6e6-975b-06f0-b9e5-8eb6e3dc2e7f | 48504-11 | 2022-11-11 | — | актуальная |
| 37002819-9d28-2fbb-69fd-d46ce90933f5 | 48504-11 | 2021-11-11 | 2022-11-11 | архивная |
| 8cb66393-11df-d177-e8c4-adacb2e54af5 | 48504-11 | 2020-05-07 | 2021-11-11 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение «38DL Plus». Программное обеспечение идентифицируется при каждом включении толщиномера путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
- сбора, обработки и хранения данных,
- настройки толщиномера ,
- визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
38DL Plus |
|
Номер версии (идентификационный номер) ПО |
1.17 |
|
Цифровой идентификатор ПО |
9F96092E (рассчитан по алгоритму CRC32) |
|
Другие идентификационные данные (если имеются) |
- |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Нормативная информация
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель электронного блока толщиномера.
Сведения о методиках измерений
Нормативные и технические документы
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Поверка
осуществляется по документу МП 2512-0005-2011«Толщиномеры ультразвуковые 38DL PLUS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2011 г.
Основные средства поверки: стандартные образцы эквивалентной ультразвуковой толщины КУСОТ-180; комплект образцовых ультразвуковых мер КМТ 176М-1, регистрационный номер в ФИФ по ОЕИ № 6578-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
Изготовитель
Olympus Scientific Solutions Americas, США
Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Телефон: +1-781-419-3900; www.olympus-ims.com
Заявитель
ООО «ОЛИМПАС МОСКВА»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Тел. +7 (495) 956-66-91; Факс: +7 (495) 663-84-87; www.olympus-ims.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон:+7 (812) 251-76-01, факс: (812) 713-01-14 http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия толщиномеров ультразвуковых 38DL PLUS основан на измерении времени с момента генерации зондирующего импульса преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.
В толщиномерах используется контактный способ обеспечения акустической связи
преобразователя с объектом контроля путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта на участке измерения.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока в защитном резиновом чехле и преобразователя, соединенных кабелем.
На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и подставка. На верхней панели корпуса расположены разъемы для подключения преобразователей, разъем USB/RS-232 и разъем для подключения зарядного устройства. На боковой панели корпуса расположен отсек с разъемами VGA, USB для подключения к внешнему устройству (монитор, проектор, компьютер), и слотом для карты памяти MicroSD.
На дисплее электронного блока отображаются результаты измерений в режиме реального времени в виде измеренных значений толщины, А-скан, а также установленные параметры. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96 IP 67.
Толщиномеры могут быть оснащены ультразвуковыми преобразователями, изготавливаемые компанией «Olympus Scientific Solutions Americas», США, под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
- одноэлементные контактные серий M, A, C, V, SUC;
-
- раздельно-совмещенные серий D, MTD;
-
- с линией задержки серий M, V, SCD, SCDR, HC;
-
- иммерсионные серий M, A, V, C;
-
- электромагнитный акустический модели E110-SB.
В комплект поставки толщиномеров входит калибровочный образец для проверки работоспособности.

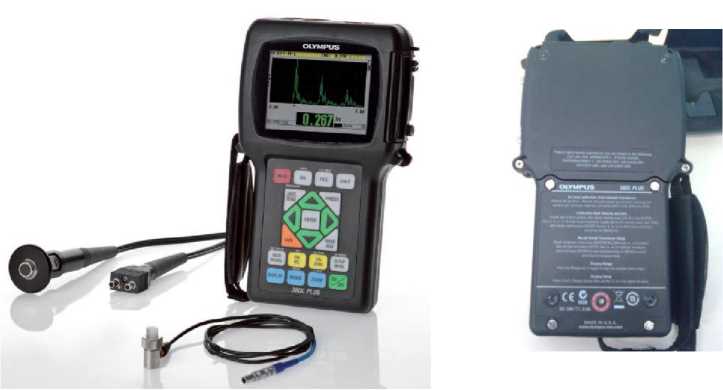

Рисунок 1 - Внешний вид толщиномеров 38DL PLUS
Таблица 3
|
Наименование |
Количество | |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь ультразвуковой с кабелем |
от 1 шт.* |
|
3 |
Литий-ионный аккумулятор |
1 шт. |
|
4 |
Зарядное устройство для работы от сети переменного тока |
1 шт. |
|
5 |
Ремень |
1 шт. |
|
6 |
Контактная жидкость |
1 шт. |
|
7 |
Калибровочный образец |
1 шт. |
|
8 |
USB-кабель |
1 шт. |
|
9 |
Блок для батареек типа АА |
1 шт. |
|
10 |
Кабель для подключения к выходу VGA |
по требованию Заказчика |
|
Наименование |
Количество | |
|
11 |
Карта памяти MicroSD, 2 Гб |
по требованию Заказчика |
|
12 |
Кейс для транспортирования |
1 шт. |
|
13 |
Руководство по эксплуатации |
1 экз. |
|
14 |
Методика поверки МП 2512-0005-2011 |
1 экз. |
* - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя.
Основные метрологические и технические характеристики толщиномеров, включая показатели точности, представлены в таблице 2.
Таблица 2
|
Наименование характеристики и единицы величин |
Значение характеристики |
|
Диапазон показаний толщины, мм |
от 0,1 до 635 |
|
Диапазон измерений толщины, мм* |
от 0,1 до 300 |
|
Наименование характеристики и единицы величин |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±0,1 |
|
Дискретность отсчета, мм |
0,1 0,01 0,001 (дополнительная опция) |
|
Диапазон скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с |
от 762 до 13999 |
|
Питание:
|
(110 ±10) В, (220±20) В 10,8 В |
|
Потребляемая мощность, Вт, не более |
2,0 |
|
Г абаритные размеры электронного блока (в защитном чехле), мм, не более |
236х131х67 |
|
Масса электронного блока (с аккумулятором), кг, не более |
1,2 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
25000 |
|
Диапазон температуры окружающей среды, °С |
от -10 до +50 |
|
Максимальная температура поверхности контролируемого изделия (в зависимости от модели преобразователя) |
+150 |
|
Относительная влажность воздуха, %, не более |
95 (без конденсации влаги) |
|
* - диапазон измерений толщины зависит от модели подключенного преобразователя, материала контролируемого изделия, состояния поверхности изделия. | |
