Номер по Госреестру СИ: 63295-16
63295-16 Компараторы массы
(ВК)
Назначение средства измерений:
Компараторы массы ВК (далее - компараторы) предназначены для определения массы методом сличения.
Внешний вид.
Компараторы массы
Рисунок № 1
Внешний вид.
Компараторы массы
Рисунок № 2
Внешний вид.
Компараторы массы
Рисунок № 3
Внешний вид.
Компараторы массы
Рисунок № 4
Внешний вид.
Компараторы массы
Рисунок № 5
Внешний вид.
Компараторы массы
Рисунок № 6
Программное обеспечение
В компараторах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 4).
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значения | ||
Тип 1 |
Тип 2 |
Тип 3 | |
Идентификационное наименование программного обеспечения |
WI-19 |
WI-20 |
ZM-201 |
Номер версии (идентификационный номер) программного обеспечения* |
и. 138 |
Е5020 |
1.0.2.0 |
Цифровой идентификатор программного обеспечения |
- |
- |
- |
Примечание: * Номер версии программного обеспечения должен быть не ниже номера, указан-
ного в таблице 1.
Идентификация программы для индикаторов тип 2 и тип 1: после включения компаратора на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и компаратор переходит в рабочий режим.
Идентификация программы для индикаторов тип 3: номер версии программного обеспечения может быть вызван при помощи специальных команд, описанных в Руководстве по эксплуатации на компаратор.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, закрепленную на грузоприемном устройстве.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации «Компараторы массы ВК. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам массы ВК
-
1. ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
-
2. ТУ 4274-033-74783058-2015 «Компараторы массы ВК. Технические условия».
Изготовитель
ООО «ПетВес»0,05 г
Год выпуска: 2015
Рисунок 5 - Вид маркировочной таблички компараторов
Программное обеспечение В компараторах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 4).
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значения | ||
Тип 1 |
Тип 2 |
Тип 3 | |
Идентификационное наименование программного обеспечения |
WI-19 |
WI-20 |
ZM-201 |
Номер версии (идентификационный номер) программного обеспечения* |
и. 138 |
Е5020 |
1.0.2.0 |
Цифровой идентификатор программного обеспечения |
- |
- |
- |
ного в таблице 1.
Идентификация программы для индикаторов тип 2 и тип 1: после включения компаратора на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и компаратор переходит в рабочий режим.
Идентификация программы для индикаторов тип 3: номер версии программного обеспечения может быть вызван при помощи специальных команд, описанных в Руководстве по эксплуатации на компаратор.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики компараторов для определения массы методом сличения гирь класса точности F2 приведены в таблице 2.
Таблица 2
Характеристика |
Значение для модификаций | |||||
ВК-20/0,05М |
ВК-20/0,1М2 |
ВК-100/0,2М |
ВК-200/0,5М |
ВК-500/1М |
ВК-1000/2М | |
Наибольшая допускаемая нагрузка, кг |
20 |
20 |
102 |
202 |
505 |
1010 |
Номинальные значения сличаемой массы, кг |
20 |
20 |
100 |
200 |
500 |
1000 |
Диапазон измерений отклонений массы от номинального значения, г |
±0,3 |
±0,3 |
±1,6 |
±3 |
±8 |
±16 |
Характеристика |
Значение для модификаций | ||||||||
ВК-20/0,05М |
ВК-20/0,1М2 |
ВК-100/0,2М |
ВК-200/0,5М |
ВК-500/1М |
ВК-1000/2М | ||||
Среднее квадратическое отклонение показаний (СКО), г, не бо лее |
0,05 |
0,05 |
0,26 |
0,5 |
1,3 |
2,7 | |||
Дискретность отсчета (d), г |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 | |||
Время прогрева, мин, не более |
60 | ||||||||
Масса грузоприемного устройства, кг, не более |
18 |
18 |
280 |
280 |
350 |
350 | |||
Габаритные размеры грузоприемного устройства, м, не более |
0,5х0,5х0,2 |
0,5х0,5х0,2 |
1,2х1,2х0,5 |
1,2х1,2х0,5 |
1,5х1,5х0,5 |
1,5х1 ,5х0, 5 | |||
Напряжение питающей сети, В |
220+22 | ||||||||
Частота питающей сети, Гц |
50 ± 1 | ||||||||
Потребляемая мощность, В •А, не более |
600 |
Таблица 3
Характеристика |
Значение для модификаций | ||||||
ВК-20/0,1М |
ВК-100/0,5К ВК-100/0,5М |
ВК-200/1К ВК-200/1М |
ВК-500/2К ВК-500/2М |
ВК-1000/5К ВК-1000/5М |
ВК-2000/10К ВК-2000/10М |
ВК-5000/20К ВК-5000/20М | |
Наибольшая допускаемая нагрузка, кг |
20 |
102 |
202 |
505 |
1010 |
2010 |
5020 |
Номинальные значения сличаемой массы, кг |
20 |
100 |
200 |
500 |
1000 |
2000 |
5000 |
Характеристика |
Значение для модификаций | |||||||||||
ВК-20/0,1М |
ВК-100/0,5К ВК-100/0,5М |
ВК-200/1К ВК-200/1М |
ВК-500/2К ВК-500/2М |
ВК-1000/5К ВК-1000/5М |
ВК-2000/10К ВК-2000/10М |
ВК-5000/20К ВК-5000/20М | ||||||
Диапазон измерений отклонений массы от номинального значения, г |
±1 |
±5 |
±10 |
±25 |
±50 |
±100 |
±250 | |||||
Среднее квадратическое отклонение показаний (СКО), г, не более |
0,11 |
0,55 |
1,1 |
2,8 |
5,6 |
11 |
28 | |||||
Дискретность отсче-та(d),r |
0,1 |
0,5 |
1 |
2 |
5 |
10 |
20 | |||||
Время прогрева, мин, не более |
60 | |||||||||||
Масса грузоприемного устройства, кг, не более |
18 |
280 |
280 |
350 |
350 |
450 |
600 | |||||
Габаритные размеры грузоприемного устройства, м, не более |
0,5х0,5х0,2 |
1x0,15x0,15 1,2х1,2х0,5 |
1x0,15x0,15 1,2x1,2x0,5 |
1x0,15x0,15 1,5x1,5x0,5 |
1,2x0,2x0,2 1,5x1,5x0,5 |
1,5x0,2x0,2 2,5x2x0,6 |
1,8x0,3x0 ,3 3x2,5x0,8 | |||||
Напряжение питающей сети, В |
220+22 | |||||||||||
Частота питающей сети, Гц |
50 ± 1 | |||||||||||
Потребляемая мощность, В •А, не более |
600 |
Таблица 4
Тип индикатора |
Г абаритные размеры индикатора, мм, не более |
Масса индикатора, г, не более | ||
длина |
ширина |
высота | ||
1 в нержавеющем корпусе |
280 |
160 |
70 |
2500 |
1 в пластиковом корпусе |
280 |
200 |
120 |
2300 |
2 |
200 |
110 |
60 |
1000 |
3 |
250 |
170 |
130 |
1500 |
-
- диапазон рабочих температур,° С.....................................................................от 18 до 27
-
- изменение температуры воздуха в помещении при поверке гирь в течение 1 ч не должно пре
-
- относительная влажность, %........................................................................от 30 до 60
Средний срок службы, лет
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, закрепленную на грузоприемном устройстве.
Комплектность средства измерений
Наименование, тип |
Количество (шт) |
Компаратор массы ВК |
1 |
Руководство по эксплуатации |
1 |
Методика поверки (МП 2301-281-2015) |
1 |
Упаковка |
1 |
Основные средства поверки: эталонные гири 4-го разряда по ГОСТ 8.021-2015.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации «Компараторы массы ВК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к компараторам массы ВК
-
1. ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
-
2. ТУ 4274-033-74783058-2015 «Компараторы массы ВК. Технические условия».
(ООО «ПетВес»), г. Санкт-Петербург
Адрес: 198097, Санкт-Петербург, ул. Трефолева, д.2., лит. АВ, пом. 24Н ИНН 7805357743
Тел. (812)252-54-22; Факс (812)747-26-88
Е-mail: alex@petves.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия компараторов основан на преобразовании действующей на компараторы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Компараторы состоят из грузоприемного устройства и индикатора.
Грузоприемное устройство имеет два исполнения: подвесное и платформенное. Индикаторы применяются трех типов. Общий вид компараторов представлен на рисунках 1, 2, 3.
В состав грузоприемного устройства подвесного исполнения входят датчик весоизмерительный тензорезисторный на растяжение, демпфирующее устройство, грузозахватное устройство, предназначенное для подвешивания сличаемых гирь.
Грузоприемное устройство платформенного исполнения состоит из основания и платформы для сличаемых гирь, установленной на 3-х весоизмерительных датчиках на сжатие (для платформы треугольной формы) или 4-х весоизмерительных датчиках на сжатие (для платформы прямоугольной формы) для модификаций на 100, 200, 500, 1000, 2000, 5000 кг и на одном датчике на сжатие для модификации на 20 кг.
Индикаторы тип 1 выпускаются в пластиковом корпусе и корпусе из нержавеющей стали, индикаторы тип 2 и тип 3 выпускаются в пластиковом корпусе.
Компаратор выпускается в 13 модификациях, отличающихся наибольшей допускаемой нагрузкой, номинальным значением сличаемой массы, диапазонами измерений отклонений массы от номинального значения, дискретностями отсчета.
Компараторы применяются для определения массы методом сличения гирь и специальных мер.
Компараторы могут быть оборудованы гидравлическим, пневматическим или механическим устройством для безударного плавного опускания и подъема гирь.
Компаратор с индикатором тип 2 Компаратор с индикатором тип 1 в нержавеющем
корпусе
Рисунок 1 - Общий вид компараторов на 20 кг
Компаратор с индикатором тип 1 в пластиковом корпусе
Компаратор с индикатором тип 3
Рисунок 2 - Общий вид платформенных компараторов
Компаратор с индикатором тип 3
Рисунок 3 - Общий вид подвесных компараторов
Компараторы имеют обозначение ВК-Н/ЕВ2-И, где:
Н - номинальное значение сличаемой массы, указанное в килограммах;
Е - дискретность отсчета;
В - обозначение варианта исполнения компаратора (М - платформенное исполнение;
К - подвесное исполнение).
2 - указывается для компаратора, предназначенного для определения массы методом сличения гирь класса точности F2 с номинальным значением сличаемой массы 20 кг и дискретность отсчета 0,1 г.
И - обозначение типа индикатора:
-
1- обозначение индикатора тип 1 в пластиковом корпусе;
-
2- обозначение индикатора тип 1 в корпусе из нержавеющей стали;
-
3- обозначение индикатора тип 2;
-
4- обозначение индикатора тип 3.
Компараторы снабжены защищенными интерфейсами RS232.
Для защиты от изменения установленных регулировок (регулировки чувствительности (юстировки)) и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются клеймом поверителя.

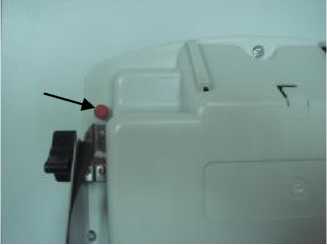

Пример схем пломбирования компараторов от несанкционированного доступа представлен на рисунке 4.
Рисунок 4 - Схема пломбирования компараторов от несанкционированного доступа
Знак поверки в виде оттиска поверительного клейма ставится на пломбу, защищающую от изменения установленных регулировок.
Маркировка компараторов производится на маркировочной табличке, закрепленной на грузоприемном устройстве, и содержит следующую информацию:
-
- полное наименование изготовителя;
-
- обозначение компаратора;
-
- наибольшая допускаемая нагрузка;
-
- номинальное значение сличаемой массы;
-
- дискретность отсчета;
-
- заводской номер;
-
- знак утверждения типа.
Компаратор массы ВК-20/0,05М-1 зав. №064217
Наибольшая допускаемая нагрузка: 20 кг
Номинальное значение сличаемой массы: 20 кг
Дискретность отсчета: Изготовитель: ООО «ПетВес»
0,05 г
Год выпуска: 2015
Рисунок 5 - Вид маркировочной таблички компараторов
Основные метрологические и технические характеристики компараторов для определения массы методом сличения гирь класса точности F2 приведены в таблице 2.
Таблица 2
Характеристика |
Значение для модификаций | |||||
ВК-20/0,05М |
ВК-20/0,1М2 |
ВК-100/0,2М |
ВК-200/0,5М |
ВК-500/1М |
ВК-1000/2М | |
Наибольшая допускаемая нагрузка, кг |
20 |
20 |
102 |
202 |
505 |
1010 |
Номинальные значения сличаемой массы, кг |
20 |
20 |
100 |
200 |
500 |
1000 |
Диапазон измерений отклонений массы от номинального значения, г |
±0,3 |
±0,3 |
±1,6 |
±3 |
±8 |
±16 |
Продолжение таблицы 2
Характеристика |
Значение для модификаций | ||||||||
ВК-20/0,05М |
ВК-20/0,1М2 |
ВК-100/0,2М |
ВК-200/0,5М |
ВК-500/1М |
ВК-1000/2М | ||||
Среднее квадратическое отклонение показаний (СКО), г, не бо лее |
0,05 |
0,05 |
0,26 |
0,5 |
1,3 |
2,7 | |||
Дискретность отсчета (d), г |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 | |||
Время прогрева, мин, не более |
60 | ||||||||
Масса грузоприемного устройства, кг, не более |
18 |
18 |
280 |
280 |
350 |
350 | |||
Габаритные размеры грузоприемного устройства, м, не более |
0,5х0,5х0,2 |
0,5х0,5х0,2 |
1,2х1,2х0,5 |
1,2х1,2х0,5 |
1,5х1,5х0,5 |
1,5х1 ,5х0, 5 | |||
Напряжение питающей сети, В |
220+22 | ||||||||
Частота питающей сети, Гц |
50 ± 1 | ||||||||
Потребляемая мощность, В •А, не более |
600 |
Основные метрологические и технические характеристики компараторов для определения массы методом сличения гирь класса точности М1 приведены в таблице 3.
Таблица 3
Характеристика |
Значение для модификаций | ||||||
ВК-20/0,1М |
ВК-100/0,5К ВК-100/0,5М |
ВК-200/1К ВК-200/1М |
ВК-500/2К ВК-500/2М |
ВК-1000/5К ВК-1000/5М |
ВК-2000/10К ВК-2000/10М |
ВК-5000/20К ВК-5000/20М | |
Наибольшая допускаемая нагрузка, кг |
20 |
102 |
202 |
505 |
1010 |
2010 |
5020 |
Номинальные значения сличаемой массы, кг |
20 |
100 |
200 |
500 |
1000 |
2000 |
5000 |
Продолжение таблицы 3
Характеристика |
Значение для модификаций | |||||||||||
ВК-20/0,1М |
ВК-100/0,5К ВК-100/0,5М |
ВК-200/1К ВК-200/1М |
ВК-500/2К ВК-500/2М |
ВК-1000/5К ВК-1000/5М |
ВК-2000/10К ВК-2000/10М |
ВК-5000/20К ВК-5000/20М | ||||||
Диапазон измерений отклонений массы от номинального значения, г |
±1 |
±5 |
±10 |
±25 |
±50 |
±100 |
±250 | |||||
Среднее квадратическое отклонение показаний (СКО), г, не более |
0,11 |
0,55 |
1,1 |
2,8 |
5,6 |
11 |
28 | |||||
Дискретность отсче-та(d),r |
0,1 |
0,5 |
1 |
2 |
5 |
10 |
20 | |||||
Время прогрева, мин, не более |
60 | |||||||||||
Масса грузоприемного устройства, кг, не более |
18 |
280 |
280 |
350 |
350 |
450 |
600 | |||||
Габаритные размеры грузоприемного устройства, м, не более |
0,5х0,5х0,2 |
1x0,15x0,15 1,2х1,2х0,5 |
1x0,15x0,15 1,2x1,2x0,5 |
1x0,15x0,15 1,5x1,5x0,5 |
1,2x0,2x0,2 1,5x1,5x0,5 |
1,5x0,2x0,2 2,5x2x0,6 |
1,8x0,3x0 ,3 3x2,5x0,8 | |||||
Напряжение питающей сети, В |
220+22 | |||||||||||
Частота питающей сети, Гц |
50 ± 1 | |||||||||||
Потребляемая мощность, В •А, не более |
600 |
Габаритные размеры и масса индикатора приведены в таблице 4.
Таблица 4
Тип индикатора |
Г абаритные размеры индикатора, мм, не более |
Масса индикатора, г, не более | ||
длина |
ширина |
высота | ||
1 в нержавеющем корпусе |
280 |
160 |
70 |
2500 |
1 в пластиковом корпусе |
280 |
200 |
120 |
2300 |
2 |
200 |
110 |
60 |
1000 |
3 |
250 |
170 |
130 |
1500 |
Условия эксплуатации:
-
- диапазон рабочих температур,° С.....................................................................от 18 до 27
-
- изменение температуры воздуха в помещении при поверке гирь в течение 1 ч не должно пре
-
- относительная влажность, %........................................................................от 30 до 60
Вероятность безотказной работы за 2000 часов, не менее
