Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение ДЭП3-АД-НВ-К,

где: А - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6 приведен на рисунке 2);

Н - наибольший предел измерений (НПИ), кН;

B — вид измеряемой силы (Р - растяжение, C - сжатие, У - универсальный);

К - класс точности (00; 0,5; 1; 2).

Рисунок 1. Внешний вид электронного блока с изображением версии программного обеспече-

ния.

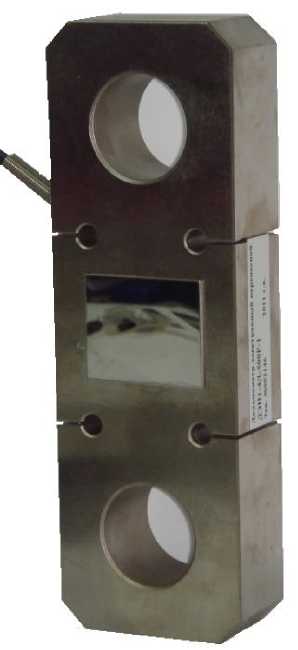

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

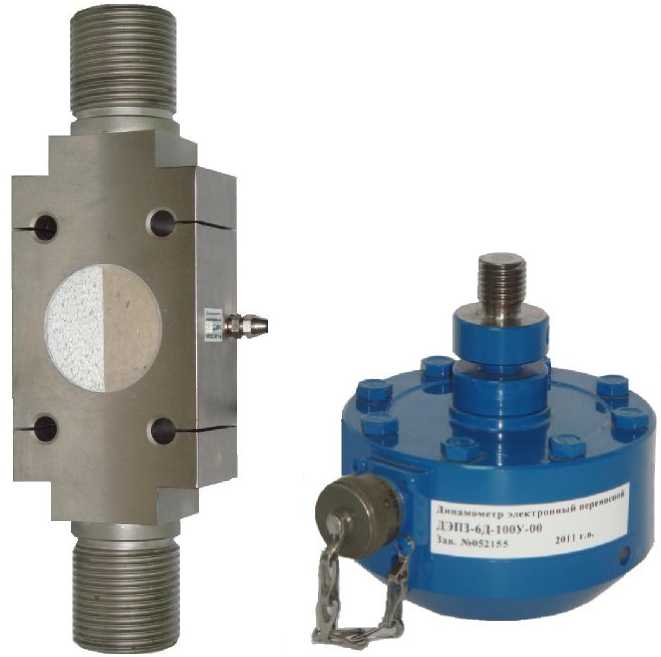

Исполнение 5                 Исполнение 6

Рисунок 2. Вариант исполнения упругого элемента

Рисунок 3. Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма.

Динамометр электронный переносной ДЭП3-1Д-10Р-00 НПИ=10 кН; НмПИ=1 кН; d=0,0002 кН

Класс точности: 00        ООО «ПетВес»

Зав. №039825               2011 г.в.

Маркировка динамометра на электронном блоке

Динамометр электронный переносной ДЭП3-1Д-10Р-00 № 039825 2011 г.в.

Маркировка динамометра на упругом элементе

Рисунок 4. Маркировка динамометра электронного переносного ДЭП3

Маркировка динамометра выполнена в виде:

а) несмываемой наклейки, закрепленной на электронном блоке, на которой нанесено:

- обозначение динамометра;

• - наименование предприятия-изготовителя;

• - заводской номер динамометра;

• - значение наибольшего предела измерения (НПИ);

• - значение наименьшего предела измерения (НмПИ);

-дискретность отсчетного устройства^);

• - класс точности;

• - год выпуска динамометра;

• - знак утверждения типа.

б) несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

• - обозначение динамометра;

• - заводской номер динамометра;

• - год выпуска динамометра.

• 1.  Динамометр электронный переносной ДЭП3 - 1 шт.

• 2.   Руководство по эксплуатации -1 экз.

• 3.   Методика поверки МП 2301-232-2011- 1 экз.

Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний Ь', градуировочной характеристикой f_c, дрейфом нуля f₀, гистерезисом v и ползучестью с приведены в таблице 2.

Пределы допускаемой относительной погрешности динамометра:

ДЭП3-АД-НВ-00...................................................................................± 0,06

ДЭП3-АД-НВ-0,5..................................................................................± 0,12

ДЭП3-АД-НВ-1....................................................................................± 0,24

ДЭП3-АД-НВ-2....................................................................................± 0,45

Таблица 2

Примечание: ^* Технические и метрологические характеристики соответствуют требованиям

Лист № 5 всего листов 6 Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами в зависимости от наибольшего предела измерений приведены в таблице 3.

Таблица 3

Габаритные размеры электронного блока, мм (длина, ширина, высота).................160,80,100

Масса электронного блока, кг

Питание динамометров осуществляется:

• - от аккумуляторной батареи напряжением, В

• - от сети переменного тока:

• - напряжение, В................................................................................от 187 до 242

• - частота, Гц ........................................................................................от 49 до 51

• - потребляемая мощность, Вт, не более

Условия эксплуатации:

• - область нормальных значений температуры окружающего воздуха, °С......от + 15 до + 25

• - область нормальных значений относительной влажности, %.........................от 45 до 80

Средний срок службы динамометров, лет
