Номер по Госреестру СИ: 63186-16
63186-16 Тахометры цифровые микропроцессорные
(ТД5)
Назначение средства измерений:
Тахометры цифровые микропроцессорные ТД5 (далее по тексту - тахометры) предназначены для бесконтактного дистанционного измерения частоты вращения.
Внешний вид.
Тахометры цифровые микропроцессорные
Рисунок № 1
Внешний вид.
Тахометры цифровые микропроцессорные
Рисунок № 2
Внешний вид.
Тахометры цифровые микропроцессорные
Рисунок № 3
Внешний вид.
Тахометры цифровые микропроцессорные
Рисунок № 4
Общие сведения
Дата публикации - 15.03.2021
Срок свидетельства - 17.02.2026
Номер записи - 154372
ID в реестре СИ - 376772
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТД5.2АM, ТД5.2А, ТД5.2.А, ТД5.1АМ, ТД5, ТД 5.2АМ, ТД 5.2А, ТД 5.2 А, ТД 5.1АМ, Тахометр цифровой микропроцессорный ТД5.1АМ, модификация ТД5.2А,
Производитель
Изготовитель - ООО "НПФ "ЭМ-ТУРБО"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 365
Выдано извещений - 1
Кол-во периодических поверок - 234
Кол-во средств измерений - 263
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1263 от 2019.05.31 О переоформлении свидетельства об утверждении типа средства измерений № 63186 "Расходомеры ADS Triton, ADS Triton+" и внесении изменений в описание типа
№150 от 2016.02.17 Об утверждении типов средств измерений
№2178 от 2020.12.23 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Тахометры цифровые микропроцессорные (ТД5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПФ "ЭМ-ТУРБО"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26336-10 01.04.2015 |
Тахометры цифровые микропроцессорные, ТД 5.1А ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
63186-16 17.02.2026 |
Тахометры цифровые микропроцессорные, ТД5 ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
73444-18 04.12.2024 |
Калибраторы тахометров портативные, КТП-2 ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Тахометры цифровые микропроцессорные (ТД5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 73 | 0 | 65 | 0 | 65 | 0 | 65 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 108 | 12 | 106 | 2 | 0 | 106 | 106 | 0 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВТ" (RA.RU.312419) | 15 | 4 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 1 | 0 | 7 | 1 | 5 | 0 | 5 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 54 | 0 | 54 | 0 | 53 | 0 | 53 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 42 | 28 | 0 | 42 | 0 | 42 | 0 | 42 |
Стоимость поверки Тахометры цифровые микропроцессорные (ТД5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1360 | 4277 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4080 | 4277 |
|
ФБУ Коми ЦСМ Республика Коми |
2402 | 4277 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9265 | 4277 |
Программное обеспечение
Тахометр поставляется вместе со встроенным программным обеспечением.
Встроенное ПО реализует функциональность тахометра и обеспечивает выполнение следующих функций:
- обработку измерительной информации от первичных тахометрических преобразователей;
- отображение на индикаторе тахометра текущего значения частоты вращения;
- сигнализацию остановки вала-индуктора;
- сигнализацию превышения частоты вращения вала-индуктора заданной уставки (заданных уставок) сигнализации;
- хранение в энергонезависимой памяти основных заданных переменных данных (количество меток на валу-индукторе, уставки (уставок) сигнализации, текущего значения даты и времени);
- преобразование текущего значения частоты вращения вала-индуктора в пропорциональные аналоговые сигналы постоянного тока и напряжения;
-
- передачу информации по последовательному каналу связи (CAN-интерфейс) на выносной цифровой индикатор оборотов ВИО5.1 или на иные внешние устройства;
-
- контроль целостности линий связи (для модификаций ТД5.2АМ, ТД5.2А);
-
- передачу информации по последовательному каналу связи (RS485) на выносной цифровой индикатор оборотов ВИО5.1 или на иные внешние устройства (для модификации ТД5.1АМ);
-
- хранение в энергонезависимой памяти мгновенных значений количества оборотов за предыдущий период (для модификации ТД5.1АМ);
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение для ТД5.1АМ |
Значение для ТД5.2АМ |
Значение для ТД5.2А |
|
Идентификационное наименование ПО |
V1.0 |
V1.0 |
V1.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Другие идентификационные данные, если имеются |
- |
- |
- |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тахометра методом штемпелевания и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Лист № 5 Всего листов 6Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в документе 876.311РЭ.М «Тахометр цифровой микропроцессорный ТД5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахометрам цифровым микропроцессорным ТД5ГОСТ 21339-82 «Тахометры. Общие технические условия»;
ГОСТ Р 52931-08 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 4278-004-52131734-2002 «Тахометр цифровой микропроцессорный ТД5».
Поверка
Поверкаосуществляется по документу 876.311Д1 «Тахометры цифровые микропроцессорные ТД5. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 10.10. 2015 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-110. Диапазон задания частоты 0,01...2 МГц, пределы допускаемой основной погрешности установки частоты выходного сигнала ±340-7f;
-
- прибор комбинированный цифровой Щ301. Диапазон измерений постоянного напряжения (тока) 1мкВ-1кВ (0,1нА-1А), класс точности 0,02/0,05;
-
- магазин сопротивлений Р4831. Сопротивление до 500 Ом, класс точности 0,02. Знак поверки наносится на Свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «ЭМ-ТУРБО» (ООО «НПФ «ЭМ-ТУРБО»), Россия
ИНН 7804132602
Адрес: 197101, Санкт-Петербург, ул. Чапаева, д. 25
Почтовый адрес: 197022, Санкт-Петербург, а/я 183
Тел./факс: (812)233-49-37, 498-09-66
E-mail: em-turbo@em-turbo.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел. (812)251-76-01, факс (812)713-01-14
Е-mail: info@vniim.ru, www.vniim.ru
Принцип работы тахометра основан на измерении частоты следования импульсов, поступающих с выхода датчика оборотов и сформированных в результате движения исследуемого объекта.
Тахометр состоит из автономного измерительного блока и одного или двух датчиков оборотов. Измерительный блок выполнен в корпусе из ударопрочного пластика и предназначен для установки на щите или стойке.
При вращении вала на выходе датчика генерируются электрические сигналы, частота которых пропорциональна частоте вращения при заданном числе отметок на валу. Измерительный блок проводит обработку поступающих от датчика сигналов и обеспечивает выполнение всех функций, набор которых определяется программой микропроцессора.
Тахометр имеет три модификации:
-
- ТД5.1АМ;
-
- ТД5.2АМ;
-
- ТД5.2А.
Тахометр выполняет следующие функции:
а) модификации ТД5.1АМ, ТД5.2АМ, ТД5.2А:
-
- обработку измерительной информации от одного или двух датчиков оборотов, установленных на одном валу-индукторе;
-
- отображение на индикаторе тахометра текущего значения частоты вращения;
-
- сигнализацию остановки вала-индуктора;
-
- сигнализацию превышения частоты вращения вала-индуктора заданной уставки (заданных уставок) сигнализации;
-
- хранение в энергонезависимой памяти основных заданных переменных данных (количество меток на валу-индукторе, уставки (уставок) сигнализации);
-
- хранение в энергонезависимой памяти заданных текущих даты и времени;
-
- передачу информации по последовательному каналу связи (CAN-интерфейс) на выносной цифровой индикатор оборотов ВИО5.1 или на иные внешние устройства;
б) модификации ТД5.2АМ, ТД5.2А:
-
- контроль целостности линий связи;
-
- преобразование текущего значения частоты вращения вала-индуктора в пропорциональные аналоговые сигналы постоянного тока и напряжения;
-
- хранение в энергонезависимой памяти заданного верхнего предела измерений частоты вращения вала-индуктора при формировании аналоговых выходных сигналов;
в) модификации ТД5.1АМ, ТД5.2АМ:
-
- индикацию неисправности тахометра встроенной системой самодиагностики;
г) модификация ТД5.1АМ:
-
- сигнализацию превышения частоты вращения вала-индуктора допустимой границы верхнего предела измерений;
-
- сигнализацию функционирования датчиков оборотов;
-
- хранение в энергонезависимой памяти фиксируемого во время работы наибольшего из значений частоты вращения вала-индуктора, зарегистрированное тахометром;
- хранение в энергонезависимой памяти фиксируемых во время работы значений даты и времени срабатывания защиты «Предельные обороты»;
д) модификация ТД5.2А:
- передачу информации по последовательному каналу связи (RS485) на выносной цифровой индикатор оборотов ВИО5.1 или на иные внешние устройства;
- хранение в энергонезависимой памяти мгновенных значений количества оборотов за предыдущий период.
Внешний вид тахометра представлен на рисунке 1.
1-а
It It JO JI 4.' .’I 21 л .11 ii n M JU 4-
1-б
1-д
1-с
Рисунок 1 - Внешний вид тахометров
1-а. Тахометр ТД5.1АМ
1-б. Тахометр ТД5.2АМ

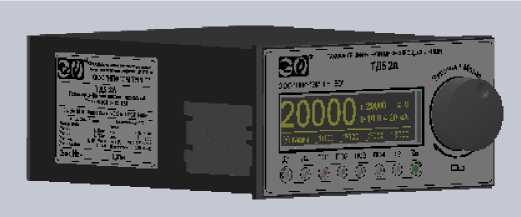

1-с. Тахометр ТД5.2А

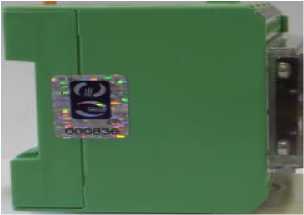

1-д. Место нанесения голографической пломбы
Таблица 3
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
ТД5. |
Тахометр цифровой микропроцессорный |
1 шт. | |
|
876.311ПС.М |
Паспорт |
1 экз | |
|
876.311РЭ.М |
Руководство по эксплуатации |
1 экз |
Общая часть |
|
876.311Д1 |
«Тахометры цифровые микропроцессорные. Методика поверки.» |
1 экз | |
|
876.311РЭ1.М |
Руководство по эксплуатации |
1 экз |
Только для ТД5.1АМ |
|
876.311РЭ2.М |
Руководство по эксплуатации |
1 экз |
Только для ТД5.2АМ |
|
876.311РЭ3.М |
Руководство по эксплуатации |
1 экз |
Только для ТД5.2А |
|
ВИО5.1* |
Выносной индикатор оборотов |
1 | |
|
КПТ1.1-*... |
Имитатор датчика оборотов |
1 |
Модификация имитатора (КПТ1.1-1 или КПТ1.1-2) должна соответствовать типу применяемых датчиков |
|
КПТ2.1* |
Имитатор частоты вращения |
1 | |
|
ДЧВ1.х или ДЧВ2.х* |
Датчик оборотов ДЧВ1.х или ДЧВ2.х |
2 |
Примечание - Дополнительное оборудование, отмеченное символом «*», поставляется по отдельному заказу. Датчики оборотов ДЧВ1.х или ДЧВ2.х поставляются со своими индивидуальными паспортами.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
ТД5.1АМ |
ТД5.2АМ |
ТД5.2А | |
|
Диапазон измерений частоты вращения, об/мин |
1 ... 99999 | ||
|
Пределы допускаемой основной приведённой погрешности при цифровом отсчёте частоты импульсов, соответствующей частоте вращения, % |
± 0,02 | ||
|
Диапазоны выходных аналоговых сигналов, мА |
- |
4 ... 20 или 0.20 |
4 ... 20 или 0 ... 20 |
|
Диапазоны выходных аналоговых сигналов, В |
- |
0 ... 10 или 0 ... 5 |
0 ... 10 или 0 ... 5 |
|
Пределы допускаемой основной приведённой погрешности преобразования частоты вращения в сигналы постоянного тока и напряжения, % |
- |
± 0,2 |
± 0,2 |
|
Количество независимых уставок сигнализации предельных значений |
1 |
1 |
4 |
|
Диапазон задания уставки (уставок) предельных значений в пределах диапазона измерений, % |
1 . 99 | ||
|
Наименование характеристики |
Значение характеристики | ||
|
ТД5.1АМ |
ТД5.2АМ |
ТД5.2А | |
|
Пределы допускаемой основной приведённой погрешности срабатывания уставок, % |
± 0,1 | ||
|
Верхний предел измерений частоты вращения при формировании аналогового выходного сигнала в пределах диапазона измерений, % |
- |
1 ... 99 |
1 ... 99 |
|
Дискретность задания уставки (уставок) сигнализации предельных значений и верхнего предела измерений при формировании аналогового выходного сигнала, об/мин |
1 | ||
|
Пределы допускаемой дополнительной приведённой погрешности измерений при цифровом отсчёте частоты импульсов, соответствующей частоте вращения, при температуре окружающего воздуха от плюс 40 до плюс 60 °C, % |
± 0,02 | ||
|
Пределы допускаемой дополнительной приведённой погрешности преобразования частоты вращения в аналоговый сигнал постоянного тока и напряжения при температуре окружающего воздуха от плюс 40 до плюс 60 °C, % |
- |
± 0,2 |
± 0,2 |
|
Пределы допускаемой дополнительной приведённой погрешности срабатывания уставок при температуре окружающего воздуха от плюс 40 до плюс 60 °C, % |
± 0,1 | ||
|
Разрешающая способность индикации, об/мин |
1 | ||
|
Напряжение питания постоянного тока, В |
18.36 | ||
|
Потребляемая мощность, Вт, не более |
6 |
5 |
8 |
|
Г абаритные размеры, мм, не более |
125 х 75 х 55 |
90 х 75 х 55 |
144 х 72 х 166 |
|
Масса, кг, не более |
0,4 |
0,3 |
0,8 |
|
Средняя наработка на отказ, ч |
10000 | ||
|
Средний срок службы, лет |
10 | ||
|
Условия эксплуатации
|
10 ... 60 80 87 ... 104 | ||
