Номер по Госреестру СИ: 73444-18
73444-18 Калибраторы тахометров портативные
(КТП-2)
Назначение средства измерений:
Калибраторы тахометров портативные КТП-2 (далее по тексту - калибраторы КТП-2) предназначены для имитации выходного сигнала первичного преобразователя частоты вращения при выполнении операций поверки (калибровки) тахометров цифровых микропроцессорных ТД5 ТУ 4278-004-52131734-02.
Внешний вид.
Калибраторы тахометров портативные
Рисунок № 1
Внешний вид.
Калибраторы тахометров портативные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 04.12.2024
Номер записи -
ID в реестре СИ - 529975
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "НПФ "ЭМ-ТУРБО"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2564 от 2018.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Калибраторы тахометров портативные (КТП-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПФ "ЭМ-ТУРБО"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26336-10 01.04.2015 |
Тахометры цифровые микропроцессорные, ТД 5.1А ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
63186-16 17.02.2026 |
Тахометры цифровые микропроцессорные, ТД5 ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
73444-18 04.12.2024 |
Калибраторы тахометров портативные, КТП-2 ООО "НПФ "ЭМ-ТУРБО" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Калибраторы тахометров портативные (КТП-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы тахометров портативные (КТП-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В калибраторе КТП-2 используется встроенное программное обеспечение (далее - ПО), загружаемое в память при производстве изделия.
В эксплуатации ПО может быть изменено только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование калибратора КТП-2, механически блокирующее возможность доступа к ячейкам и модулям изделия.
Программное обеспечение калибратора КТП-2 предназначено для:
-
- задания количества оборотов виртуального вала-индуктора (как функция от заданной частоты выходных сигналов и количества меток) с помощью имеющейся клавиатуры на лицевой панели;
-
- задания количества меток на виртуальном вале-индукторе с помощью имеющейся клавиатуры на лицевой панели.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения калибратора КТП-2
|
Идентификационные признаки |
Значение |
|
Идентиф икационное наименование ПО |
КТР-2 |
|
Номер версии ПО (идентификационный номер) |
v1.0.4 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
86 58 82 50 ee a6 ac 6e 4c f0 cd 28 98 f9 9f d9 ca c5 7b b6 1} |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
|
Примечание: 1) - значение контрольной суммы приведено для версии ПО 1.0.4 | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель устройства электронного КТП-2 методом сеткографии и на титульный лист паспорта калибратора КТП-2 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам тахометров портативным КТП-2
ТУ 4278-005-521231734-2017 «Калибратор тахометров портативный КТП-2. Технические условия»
Поверка
Поверкаосуществляется по документу 876.312Д1 «Калибратор тахометров портативный КТП-2.
Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 03.09.2018 г. Основные средства поверки:
Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06; Генератор сигналов низкочастотный прецизионный Г3-122, рег.№ 10237-85; Мультиметр цифровой 34450A, рег.№ 55261-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель устройства электронного КТП-2.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «ЭМ-ТУРБО» (ООО «НПФ «ЭМ-ТУРБО»)
ИНН 7804132602
Адрес: 197101, г. Санкт-Петербург, ул. Чапаева, дом 25, оф. 506 Телефон: (812) 233-49-37, факс: (812) 233-49-37
Web-сайт: em-turbo.ru
Е-mail: em-turbo@em-turbo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия калибратора КТП-2 основан на формировании по двум независимым выходным каналам последовательности импульсов прямоугольной формы заданной частоты, эквивалентной числу оборотов в одну минуту виртуального контролируемого вала-индуктора. Рассчитанное значение частоты вращения виртуального вала-индуктора отображается на жидкокристаллическом индикаторе электронного устройства калибратора.
Калибратор КТП-2 состоит из устройства электронного УЭ КТП-2 (далее УЭ), устройства стыковочного УС КТП-2 (далее УС), адаптера универсального АУ КТП-2 (далее АУ), адаптера специального АС КТП-2 (далее АС), блока питания и комплекта кабелей.
УС используется при выполнении операций поверки (калибровки) тахометров с подключенными к ним первичными преобразователями частоты вращения (далее ПЧВ), образующими измерительный канал. УС обеспечивает фиксацию в специальных держателях ПЧВ с наружным диаметром корпуса 20 мм (или 10 мм с использованием переходных цанг) и сообщения воздействия на их чувствительный элемент, эквивалентного воздействию реального вала-индуктора.
Адаптер универсальный АУ КТП-2 и адаптер специальный АС КТП-2 являются вспомогательным оборудованием и используется при выполнении операций поверки (калибровки) калибратора КТП-2.
Общий вид калибратора КТП-2 представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпусов УЭ, УС и АУ при помощи голографических пломб, закрепленных на линиях разъема верхней и нижней частей корпуса. Схемы пломбировки от несанкционированного доступа представлены на рисунках 2 - 4.
Устройство
электронное
Устройство
стыковочное
Адаптер универсальный
Адаптер специальный
Блок питания
Рисунок 1 - Общий вид калибратора КТП-2
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки УЭ от несанкционированного доступа и место нанесения знака поверки
Пломба

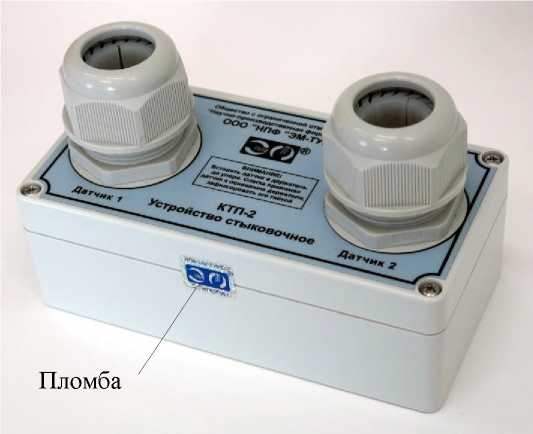

Рисунок 3 - Схема пломбировки УС от несанкционированного доступа
Рисунок 4 - Схема пломбировки АУ от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство электронное КТП-2 |
УЭ КТП-2 |
1 шт. |
|
Блок питания |
1 шт. | |
|
Аккумуляторная батарея размером АА 1,2 В |
2 шт. | |
|
Розетка закрытая с винтовыми зажимами (6 контактов) |
1 шт. | |
|
Кабель № 1 |
2 шт. | |
|
Кабель № 2 |
2 шт. | |
|
Кабель № 3 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Устройство стыковочное КТП-2 (опция*) |
УС КТП-2 |
1 шт. |
|
Цанга (для ПЧВ диаметром 10 мм) (опция*) |
2 шт. | |
|
Жгут № 4 (опция*) |
1 шт. | |
|
Адаптер специальный КТП-2 (опция**) |
АС КТП-2 |
1 шт. |
|
Адаптер универсальный КТП-2 (опция**) |
АУ КТП-2 |
1 шт. |
|
Кейс(опция***) |
1 шт. | |
|
Комплект эксплуатационной документации:
|
876.312РЭА 876.312ПСА 876.312Д1 |
1 экз. 1 экз. 1 экз. на партию |
|
* - комплектность поставки оговаривается при заказе ** - используется только при выполнении операций поверки (калибровки) калибратора КТП-2 *** - поставляется по отдельному заказу при поставке полного комплекта оборудования | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения частоты выходного сигнала, Гц:
|
от 1 до 10000 от 1 до 5000 |
|
Пределы допускаемой приведенной погрешности воспроизведения частоты выходного сигнала |
±5П0"5 |
|
Номинальное значение амплитуды импульсов напряжения переменного тока, В |
15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов напряжения переменного тока, В |
±2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность индикации частоты, Гц |
0,1 |
|
Диапазон задаваемого количества меток на виртуальном валу-индукторе, шт. |
от 1 до 99 |
|
Параметры электропитания:
|
220+22-33 50±1 1,2 |
|
Потребляемая мощность, В^А, не более |
6 |
|
Продолжение таблицы 3 | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: Устройство электронное УЭ КТП-2 | |
|
-длина |
180 |
|
-ширина |
100 |
|
-высота |
40 |
|
Устройство стыковочное УС КТП-2 | |
|
-длина |
160 |
|
-ширина |
80 |
|
-высота |
98 |
|
Адаптер универсальный АУ КТП-2 | |
|
- длина |
66,5 |
|
- ширина |
66,5 |
|
- высота |
28 |
|
Адаптер специальный АС КТП-2 | |
|
- диаметр |
20 |
|
- длина |
75 |
|
Масса, кг, не более | |
|
- устройство электронное УЭ КТП-2 |
0,3 |
|
- устройство стыковочное УС КТП-2 |
0,2 |
|
- адаптер универсальный АУ КТП-2 |
0,1 |
|
- адаптер специальный АС КТП-2 |
0,12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 87 до 104 |
|
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015 |
IP20 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
20000 |
