Номер по Госреестру СИ: 62983-16
62983-16 Трансформаторы напряжения
(EGK)
Назначение средства измерений:
Трансформаторы напряжения EGK предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 110 кВ и 150 кВ, применяются в КРУЭ с элегазовой изоляцией.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на табличку трансформатора штамповкой или гравировкой и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах)
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения EGKГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Акционерное общество «Грид РУС» (АО «Грид РУС»)ИНН 7728597770
Адрес: 123112, г. Москва, Пресненская набережная, д. 10, эт 10 пом I ком 28
Телефон: (495) 739 69 19
Факс: (495) 739 68 01
E-mail: www.gegridsolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: 8 (495) 437 55 77
Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения EGK основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы напряжения EGK относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения EGK выпускают в трех модификациях (EGK 145-3/F35-4, EGK 145-3/F35-41 и EGK 170-3/F35), отличающихся друг от друга габаритными размерами, наибольшими рабочими напряжениями и токами термической стойкости.
Трансформаторы напряжения EGK являются трехфазными трансформаторами с элегазовой (SF6) изоляцией в алюминиевом корпусе. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Каждый трансформатор имеет одну первичную и до четырех вторичных обмоток. Сердечники набраны из листов трансформаторной стали с низкими потерями. Бак трансформатора, в который помещены активные части, изготовлен из алюминиевого сплава. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки на корпусе трансформатора.
Внешний вид трансформаторов показан на рисунках 1-3.
Место пломбирования
Рисунок 1 - EGK145-3/F35-4
Рисунок 2 - EGK170-3/F35
Место пломбирования
Рисунок 3 - EGK 145-3/F35-41

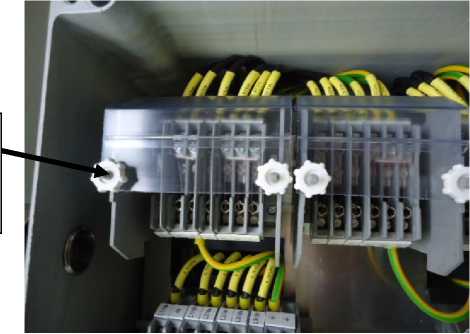

Место пломбирования (в клеммной коробке)
Рисунок 4 - Место пломбирования (в клеммной коробке)
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение | ||||||||
EGK 145- 3/F35-4 |
EGK 145- 3/F35-41 |
EGK 170-3/F35 | |||||||
Фазы |
Фазы |
Фазы | |||||||
A |
B |
C |
A |
B |
C |
A |
B |
C | |
Наибольшее рабочее напряжение, кВ |
126 |
126 |
<172 | ||||||
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
110/^3 |
110/V3; 150/^3 | ||||||
Ток термической стойкости, кА |
до 50 |
до 40 |
до 50 | ||||||
Частота переменного тока, Гц |
50 |
Продолжение таблицы 1
Наименование параметра |
Значение | ||||||||
EGK 145- 3/F35-4 |
EGK 145- 3/F35-41 |
EGK 170-3/F35 | |||||||
Фазы |
Фазы |
Фазы | |||||||
A |
B |
C |
A |
B |
C |
A |
B |
C | |
Номинальное напряжение вторичной обмотки, В: | |||||||||
- основных обмоток (для измерений | |||||||||
и для коммерческого учета) |
100/V3, | ||||||||
- дополнительных обмоток |
100, 100/3 | ||||||||
Класс точности/вторичная нагрузка, ВА: | |||||||||
- основных обмоток: |
0,2/ от 5 до 200 0,5/ от 5 до 600 1,0/ от 5 до 600 | ||||||||
- дополнительных обмоток |
3Р/ от 5 до 600; |
6Р/ от 5 до 600 | |||||||
Предельная мощность, В •А |
2000 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение | ||
EGK 145- 3/F35-4 |
EGK 145-3/F35- 41 |
EGK 170-3/F35 | |
Габаритные размеры (диаметр/высота), мм |
792/1004 |
772/821 |
790/1049 |
Масса, не более, кг |
420 |
390 |
490 |
Климатическое исполнение по ГОСТ 15150-69 |
У3 (в диапазоне температур от -25 до +40 оС) |
