Сведения о средстве измерений: 41074-09 Трансформаторы напряжения

Номер по Госреестру СИ: 41074-09
41074-09 Трансформаторы напряжения
(EGK 145-3/VT1)

Назначение средства измерений:
Трансформаторы напряжения EGK 145-3/VT1 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях 110 кВ, применяются в КРУЭ с газовой изоляцией .

сертификация программного обеспечения

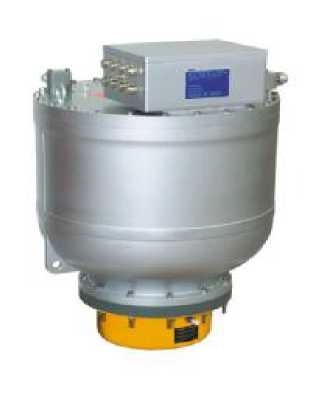

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.12.2019
Номер записи - 128926
ID в реестре СИ - 351326
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

нет данных , Без модификации, EGK 145-3/VT1, EGK 145-3, EGK 145-3/VT1,

Производитель

Изготовитель - Фирма "PFIFFNER Instrument Transformers Ltd."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 131
Выдано извещений - 0
Кол-во периодических поверок - 85
Кол-во средств измерений - 26
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№594 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№1195 от 2022.05.17 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)

№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)

№677 от 2021.04.30 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, не влияющих на МХ АИИС КУЭ 1-го энергоблока ТЭЦ ПГУ "ГСР Энерго" ЗАО "ГСР ТЭЦ"

№878 от 2015.07.24 О продлении срока действия свидетельств об утверждении типа средств измерений

№2100 от 2014.12.24 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41626-09 - 43319-09)

№1985 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Т-Плюс" (ТЭЦ "Академическая")

№2363 от 2017.11.03 О переоформлении свидетельства об утверждении типа средства измерений № 58584 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 330 кВ Василеостровская" и внесении изменений в описание типа

№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33

Наличие аналогов СИ: Трансформаторы напряжения (EGK 145-3/VT1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "PFIFFNER Instrument Transformers Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29309-10
01.04.2015
Трансформаторы тока, JOF-362/525
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
29310-10
01.04.2015
Трансформаторы комбинированные, EJOF-123
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
29310-15
27.11.2025
Трансформаторы комбинированные, EJOF-123
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
29311-10
01.04.2015
Трансформаторы тока, JOF-123/245
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
29311-15
27.11.2025
Трансформаторы тока, JOF-123/245
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
29312-10
01.04.2015
Трансформаторы напряжения, EOF-123/245
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
29312-15
27.11.2025
Трансформаторы напряжения, EOF-123/245
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
41073-09
24.12.2019
Трансформаторы напряжения, EGK 170-3/VT2
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
41074-09
24.12.2019
Трансформаторы напряжения, EGK 145-3/VT1
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
41959-09
13.11.2024
Трансформаторы тока, JK ELK CB3
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
41960-09
13.11.2024
Трансформаторы тока, JK ELK CN3
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
41961-09
13.11.2024
Трансформаторы тока, JK ELK CN14
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
41962-09
24.12.2019
Трансформаторы напряжения, EGK 420
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
41963-09
24.12.2019
Трансформаторы напряжения, EGK 300
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
41964-09
13.11.2024
Трансформаторы тока, JKQ
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
43947-10
01.04.2015
Трансформаторы тока, JKS-S, JKS
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
43948-10
01.04.2015
Трансформаторы тока, JK-G, JKS-G
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
43949-10
01.04.2015
Трансформаторы тока, JKF123/245/362/525
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
43949-15
27.11.2025
Трансформаторы тока, JKF 123/245/362/525
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
49783-12

Трансформаторы тока, JKQ 690
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
4 года
53721-13
06.06.2018
Трансформаторы напряжения емкостные, ECF
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
61484-15

Трансформаторы тока, ALG L
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
62153-15

Трансформаторы тока, EXK-CTO
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
62983-16
25.12.2025
Трансформаторы напряжения, EGK
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
8 лет
76919-19

Трансформаторы тока, ELK-CT0
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
4 года
77681-20

Трансформаторы напряжения, EOF 145
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
8 лет
91805-24

Трансформаторы тока, JKQ 690
Фирма "PFIFFNER Instrument Transformers Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
4 года

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (EGK 145-3/VT1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • EGK 145-3
  • 4 0 4 0 4 0 4
    ООО"ИИК "УЭНКО"
    (RA.RU.311318)
  • EGK 145-3/VT1
  • 9 0 9 0 9 0 9
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • EGK 145-3/VT1
  • 4 2 0 4 0 4 0 4
    ООО "ТПК "ЭНЕРГОУЧЕТ"
    (РОСС RU.0001.310150)
  • 30 0 0 0 0 0 0
    Коломенский филиал ФБУ «ЦСМ Московской области»
    (48)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0
    ООО "НПК"
    (RA.RU.313336)
  • EGK 145-3/VT1
  • 2 0 0 0 0 0 0
    ООО ИИГ "КАРНЕОЛ"
    (RA.RU.312601)
  • EGK 145-3/VT1
  • 4 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 2 0 2 0 1 0 1
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • EGK 145-3
  • 6 0 0 0 0 0 0
    ФБУ «Хабаровский ЦСМ»
    (RA.RU.311273)
    РСТ
  • EGK 145-3/VT1
  • 2 0 0 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • EGK 145-3/VT1
  • 2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • EGK 145-3/VT1
  • 64 0 64 0 64 0 64

    Стоимость поверки Трансформаторы напряжения (EGK 145-3/VT1)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    451 1475
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    2499 1475

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения EGK 145-3/VT1» фирмы “PFIFFNER Instrument Transformers Ltd.”, Швейцария


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения EGK 145-3/VT1:

    ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия". ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    • - при осуществлении торговли и учете количества энергетических ресурсов

    - при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

    - Трансформатор напряжения эталонный NVOS, номинальные первичные напряжения 110/ Д класс точности 0,01.

    • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.


    Изготовитель


    Фирма “PFIFFNER Instrument Transformers Ltd.”, Швейцария.
    Адрес: Lindenplatz 254, CH - 5042 Hirschthal/ Switzerland
    Телефон +(41) 62 739 28 28, факс +(41) 62 739 28 10

    Заявитель


    ООО «Центр стандартизации и сертификации высоковольтного электрооборудования и полупроводниковых приборов» (ООО «Ц СВЭП»)
    Адрес: 111250, Москва, Красноказарменная ул., 12

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Трансформаторы напряжения типа EGK 145-3/VT1 представляют собой масштабные преобразователи индуктивного типа, размещенные по три в баке, заполненном элегазом или смесью газов. Каждый трансформатор имеет одну первичную обмотку и до трех вторичных обмоток -измерительных и/или защитных. Сердечники трансформаторов набраны из листов трансформаторной

    Внешний вид. Трансформаторы напряжения (EGK 145-3/VT1), http://oei-analitika.ru

    стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов помещена в бак, изготовленный из алюминиевого сплава. Плотность газа в баке контролируется специальным монитором плотности. Для    обеспечения    безопасности    предусмотрены

    предохранительные клапаны с разрывной мембраной. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных   обмоток   подключены к   клеммам

    распределительной контактной коробки, помещенной на корпусе трансформатора. Крышка коробки пломбируется для предотвращения несанкционированного доступа.


    Трансформатор напряжения - 1 шт.

    Руководство по эксплуатации - 1 экз.

    Паспорт - 1 экз.

    Лист № 2 Всего листов 2

    • - номинальное первичное напряжение, кВ                 110/ч3

    • - номинальное вторичное напряжение, кВ

    для измерительных обмоток                       0,1/^3

    для защитных обмоток                           0,1

    • - вторичные нагрузки (в^а)/ классы точности

    для измерительных обмоток для защитных обмоток

    • - предельная мощность, В^А

    • - номинальная частота, Гц

    • - масса не более, кг

    • - габаритные размеры (диаметр/высота), мм Климатическое исполнение У3 по ГОСТ 1515

    (10-200)/0,2; (10-200)/ 0,5

    (0-200)/ 3P

    2000

    50

    550

    0795x985

    -69 в диапазоне от минус 25 до плюс 40°С.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
