Сведения о средстве измерений: 62862-15 Расходомеры термоанемометрические

Номер по Госреестру СИ: 62862-15
62862-15 Расходомеры термоанемометрические
(TopTrak 824S)

Назначение средства измерений:
Расходомеры термоанемометрические TopTrak 824S (далее - расходомеры) предназначены для измерений массового расхода газа и вычисления массы и объема газа, приведенного к стандартным условиям в стационарных системах автоматического контроля, управления и регулирования технологических процессов.

сертификация программного обеспечения
Внешний вид. Расходомеры термоанемометрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры термоанемометрические
Рисунок № 1

Общие сведения

Дата публикации - 30.03.2022
Срок свидетельства -
Номер записи - 154019
ID в реестре СИ - 376419
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Sierra Instruments Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Расходомеры термоанемометрические (TopTrak 824S)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Sierra Instruments Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19323-00

Расходомер газов в газоаналитическом стенде, Horiba CTS-400
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31537-06

Калибратор расхода газа, Cal=Trak SL-500
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
37946-08

Калибратор расхода газа, Cal=Trak SL-800
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
39405-08
01.01.2014
Расходомеры-счетчики погружные, 640S
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57477-14
26.03.2024
Расходомеры, Sierra
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
60262-15

Расходомеры термоанемометрические, TopTrak 824S
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
62862-15

Расходомеры термоанемометрические, TopTrak 824S
Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры термоанемометрические (TopTrak 824S)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Расходомеры термоанемометрические (TopTrak 824S)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
9193 5551
ФБУ Томский ЦСМ
Томская область
1909 5551

Программное обеспечение

Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, пересчетом полученных значений в единицы расхода газа (массового, объемного, приведенного к стандартным условиям), температуры или тока в цепи и осуществляет диалог с внешними устройствами. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Firmware 824S

Идентификационное наименование ПО

SF-0027

Номер версии (идентификационный номер) ПО

5.68

Цифровой идентификатор ПО

не отображается

Алгоритм вычисления цифрового идентификатора ПО

-

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Рекомендации по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».


Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на расходомер в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в паспорте.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к расходомерам термоанемометрическим TopTrak 824S

  • 1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

  • 2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

  • 3. Техническая документация «Sierra Instruments, Inc.»

Поверка

Поверка

осуществляется по документу МП 62862-15 «Расходомеры термоанемометрические TopTrak 824S. Методика поверки», утвержденному ФГУП «ВНИИМС » в сентябре 2015 г.

Основное поверочное оборудование:

- установка поверочная УПРС-16 (Госреестр 34686-07), диапазон воспроизводимых расходов от 0,005 до 16 м3/ч, пределы допускаемой относительной погрешности измерений объема газа ±0,5 %;

- калибратор процессов многофункциональный FLUKE-726 ( Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА);

  • - термостат жидкостный модели ТПП-1.1, диапазон воспроизводимых температур от минус 40 до плюс 100 °С, нестабильность поддержания заданной температуры ± 0,004 °С;

  • - эталонный термометр ЭТС-100, диапазон от 0 до плюс 100 °С, 3 разряд.

Знак поверки (оттиск клейма поверителя) наносится в соответствующий раздел Паспорта и (или) на оформленный бланк Свидетельства о поверке.


Изготовитель


Sierra Instruments, Inc, США
5 Harris Court, Building L, Monterey, CA93940, USA

Заявитель


ООО «Праксайр Азот Тольятти»
445007, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07; Факс: (495) 967-97-00

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Принцип действия расходомера основан на измерении мощности (силы тока), необходимой для поддержания постоянной разности температур между двумя платиновыми термометрами сопротивления, находящимися в потоке газа. Один термометр измеряет текущую температуру потока газа, второй термометр нагревается (с помощью постоянного тока) до существенно большей температуры. При обтекании потоком газа нагретого термометра он охлаждается, и электрическая мощность, необходимая для поддержания постоянной разности температур между двумя термометрами, пропорциональна массовой скорости потока газа.

В качестве первичного преобразователя массовой скорости потока газа используется термоанемометр постоянной разницы температуры, в качестве первичного измерительного преобразователя температуры измеряемой среды используется платиновый термопреобразователь сопротивления, давление измеряется вынесенным датчиком (преобразователем) абсолютного (избыточного) давления. Текущее значение массового расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа (вязкости и теплопроводности), параметрам давления, а также размерам чувствительного элемента первичного преобразователя и площади поперечного сечения трубопровода.

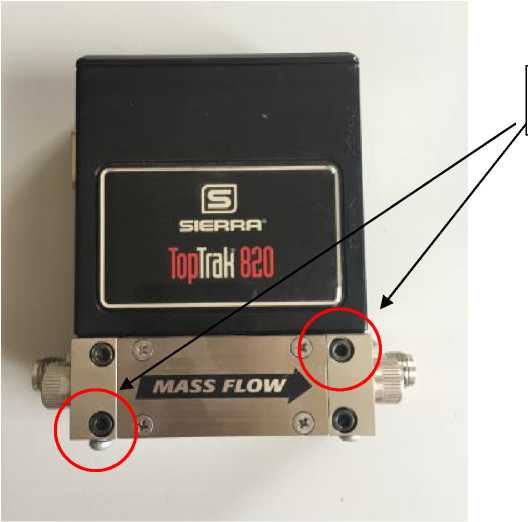

Общий вид расходомера TopTrak 824S, с указанными местами нанесения знака поверки (оттиск клейма поверителя на специальную мастику), показан на рисунке 1.

Внешний вид. Расходомеры термоанемометрические (TopTrak 824S), http://oei-analitika.ru

[S]

SIERRA

Место нанесения знака поверки

Рисунок 1 - Общий вид расходомера TopTrak 824S


Расходомер термоанемометрически TopTrak 824S

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.


Таблица 2

Наименование характеристики

Значение

Диаметр условного прохода, мм

6

Диапазон измерений объемного (массового) расхода газа, м3/ч (кг/ч)

от 0,005 (0,006) до 0,15

(0,18)

Характеристики измеряемой среды:

  • - диапазон изменения температуры, °С

  • - максимальное давление газа в трубопроводе, МПа

от 0 до 50

3,45

Пределы допускаемой основной относительной погрешности измерений объемного (массового) расхода, %

±1,5

Пределы допускаемой абсолютной погрешности измерений температуры газа, °C

±1,0

Пределы допускаемой дополнительной погрешности при измерении объемного расхода газа, вызванной отклонением температуры газа на 1 °C от температуры газа при калибровке, %

±0,15

Пределы допускаемой дополнительной погрешности при измерении объемного расхода газа, вызванной отклонением давления газа на 0,1 МПа от давления газа при калибровке, %

±0,15

Напряжение питания, В

24

Потребляемая мощность, Вт, не более

15

Выходной сигнал постоянного тока, мА

от 4 до 20

Габаритные размеры (высотахширинахдлина), мм, не более

108х40х112

Масса, кг, не более

0,6

Продолжение таблицы 2

Температура окружающей среды, °C

от 0 до 50

Относительная влажность окружающего воздуха, %, не более

95

Средний срок службы, лет

10
