Номер по Госреестру СИ: 60262-15
60262-15 Расходомеры термоанемометрические
(TopTrak 824S)
Назначение средства измерений:
Расходомеры термоанемометрические TopTrak 824S (далее - расходомеры) предназначены для измерений массового расхода газа и вычисления массы и объема газа, приведенного к стандартным условиям в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Внешний вид.
Расходомеры термоанемометрические
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи - 151116
ID в реестре СИ - 373516
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Sierra Instruments Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
№600 от 2016.05.23 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП "РГРЭС"
Наличие аналогов СИ: Расходомеры термоанемометрические (TopTrak 824S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sierra Instruments Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19323-00 |
Расходомер газов в газоаналитическом стенде, Horiba CTS-400 Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31537-06 |
Калибратор расхода газа, Cal=Trak SL-500 Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37946-08 |
Калибратор расхода газа, Cal=Trak SL-800 Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39405-08 01.01.2014 |
Расходомеры-счетчики погружные, 640S Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57477-14 26.03.2024 |
Расходомеры, Sierra Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
60262-15 |
Расходомеры термоанемометрические, TopTrak 824S Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62862-15 |
Расходомеры термоанемометрические, TopTrak 824S Фирма "Sierra Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Расходомеры термоанемометрические (TopTrak 824S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры термоанемометрические (TopTrak 824S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 5551 |
|
ФБУ Томский ЦСМ Томская область |
1909 | 5551 |
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, пересчетом полученных значений в единицы расхода газа (массового, объемного, приведенного к стандартным условиям), температуры или тока в цепи и осуществляет диалог с внешними устройствами. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Firmware 824S |
|
Идентификационное наименование ПО |
SF-0027 |
|
Номер версии (идентификационный номер) ПО |
5.68 |
|
Цифровой идентификатор ПО |
не отображается |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и на расходомер в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам термоанемометрическим TopTrak 824S-
1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
-
3. Техническая документация «Sierra Instruments, Inc.»
Поверка
Поверкаосуществляется по документу МП 60262-15 «Расходомеры термоанемометрические TopTrak 824S. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.
Основное поверочное оборудование:
- установка повер3 очная УПРС-16 ( Госреестр 34686-07), диапазон воспроизводимых расходов от 0,005 до 16 м3/ч, пределы допускаемой относительной погрешности измерений объема газа ±0,5 %;
- калибратор процессов многофункциональный FLUKE-726 ( Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА);
-
- водяной термостат «Hart Scientific» 7012, диапазон от 0 до 100 °С, изменение температуры в объеме не более ± 0,002 °С; нестабильность температуры ± 0,0008 °С;
-
- эталонный термометр ЭТС-100, диапазон от 0 до плюс 100 °С, 3 разряд.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия расходомера основан на измерении мощности (силы тока), необходимой для поддержания постоянной разности температур между двумя платиновыми термометрами сопротивления, находящимися в потоке газа. Один термометр измеряет текущую температуру потока газа, второй термометр нагревается (с помощью постоянного тока) до существенно большей температуры. При обтекании потоком газа нагретого термометра он охлаждается, и электрическая мощность, необходимая для поддержания постоянной разности температур между двумя термометрами, является пропорциональной массовой скорости газа, массовой скорости потока газа.
В качестве первичного преобразователя массовой скорости потока газа используется термоанемометр постоянной разницы температуры, в качестве первичного измерительного преобразователя температуры измеряемой среды используется платиновый термопреобразователь сопротивления, давление измеряется вынесенным датчиком (преобразователем) абсолютного (избыточного) давления. Текущее значение массового расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа (вязкости и теплопроводности), параметрам давления, а также размерам чувствительного элемента первичного преобразователя и площади поперечного сечения трубопровода.

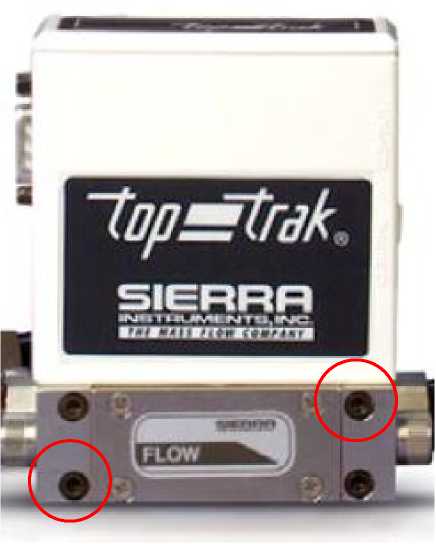

Общий вид расходомера TopTrak 824S, с указанными местами пломбирования, показан на рисунке 1.
Рисунок 1 - Общий вид расходомера TopTrak 824S.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода, мм |
6 |
|
Диапазон измерений объемного (массового) расхода газа, м3/ч (кг/ч) |
от 0,005 до 0,15 (0,18) |
|
Характеристики измеряемой среды:
|
от 0 до 50 3,45 |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода, % |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, °C |
±1,0 |
|
Пределы допускаемой дополнительной погрешности при измерении объемного расхода газа, вызванной отклонением температуры газа на 1 °C от температуры газа при калибровке, % |
±0,15 |
|
Пределы допускаемой дополнительной погрешности при измерении объемного расхода газа, вызванной отклонением давления газа на 0,1 МПа от давления газа при калибровке, % |
±0,15 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
205х102х164 |
|
Масса, кг, не более |
1,2 |
|
Температура окружающей среды, °C |
от 0 до 50 |
|
Относительная влажность окружающего воздуха при 35 °C, %, не более |
95 |
|
Средний срок службы, лет |
10 |
|
Среднее время наработки на отказ, ч |
30000 |
