№1740 от 21.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 42344
О переоформлении свидетельства об утверждении типа средства измерений № 62862 "Осциллографы цифровые запоминающие RTО2002, RTО2004, RTО2012, RTО2014, RTО2022, RTО2024, RTО2032, RTО2034, RTО2044" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1740 от 21.08.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ21 августа 2018 г.
№ 1740
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62862 «Осциллографы цифровые запоминающие RT02002, RT02004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями представительства фирмы «РОДЕ И ШВАРЦ ГМБХ и КО. КГ» б/д № D10106/01-04 приказываю:
-
1. Внести изменения в описание типа на осциллографы цифровые
запоминающие RT02002, RT02004, RTO2012, RTO2014, RTO2022,
RTO2024, RTO2032, RTO2034, RTO2044, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64474-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 62862
«Осциллографы цифровые запоминающие RT02002, RT02004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044»,
зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64474-16, в связи с добавлением нового изготовителя - «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
л Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11,2018
<___________—__________/Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1740
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044
Назначение средства измеренийОсциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание средства измеренийПринцип действия осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 имеют следующие опции:
RTO-B1 - логический пробник;
RTO-B4 - опорный генератор повышенной точности;
RTO-B10 - интерфейс GPIB;
RTO-B101/B102/B104/B110 - увеличение памяти до 100/200/400/1000 Мб на канал.
Общий вид осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Полоса пропускания
Модель осциллографа
Место нанесения знака утверждения типа
число каналов: 2 для RTO2002, RTO2012, RTO2022, RTO2032
4 для RTO2004, RTO2014, RTO2024, RTO2034, RTO2044

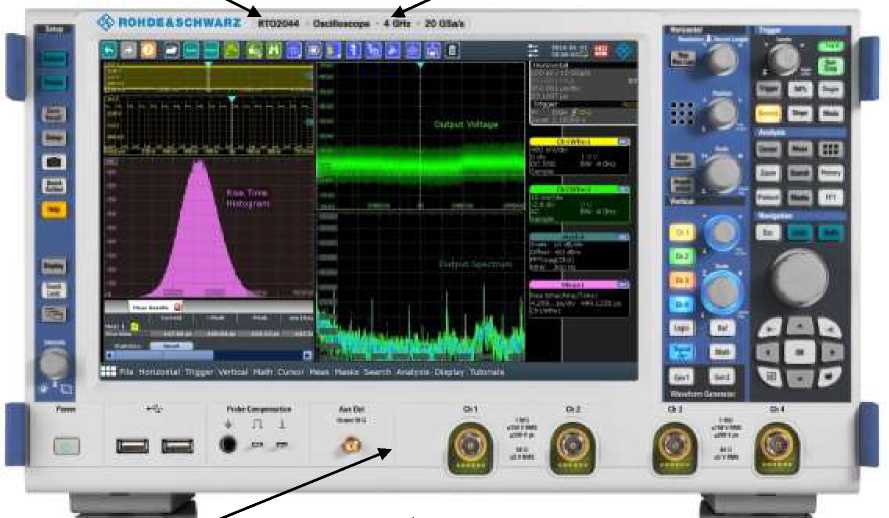

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
A

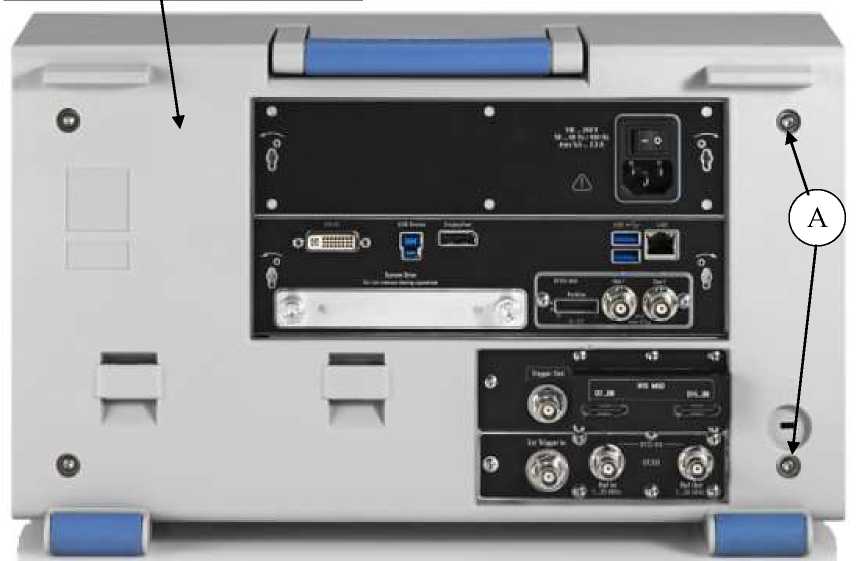

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A), место нанесения знака поверки
Идентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW RTO |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20.1.0 |
|
Цифровой идентификатор ПО |
- |
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Число каналов |
RTO2002, RTO2012, RTO2022, RTO2032 |
2 |
|
RTO2004, RTO2014, RTO2024, RTO2034, RTO2044 |
4 | |
|
Разрядность АЦП, бит |
8 | |
|
Максимальная частота дискретизации Г( на каждый канал, Гц |
ЮЮ | |
|
Максимальная частота дискретизации Г( при объединении каналов для RTO2044, Гц |
20-109 | |
|
Объем памяти на каждый канал, миллионов отсчетов |
в стандартной комплектации |
50 |
|
с опцией RTO-B101 |
100 | |
|
с опцией RTO-B102 |
200 | |
|
с опцией RTO-B104 |
400 | |
|
с опцией RTO-B110 |
1000 | |
|
Полоса пропускания при входном сопротивлении 50 Ом, МГц |
RTO2002, RTO2004 |
от 0 до 600 |
|
RTO2012, RTO2014 |
от 0 до 1000 | |
|
RTO2022, RTO2024 |
от 0 до 2000 | |
|
RTO2032, RTO2034 |
от 0 до 3000 | |
|
RTO2044 |
от 0 до 4000 | |
|
Время нарастания переходной характеристики, пс, не более |
RTO2002, RTO2004 |
600 |
|
RTO2012, RTO2014 |
350 | |
|
RTO2022, RTO2024 |
175 | |
|
RTO2032, RTO2034 |
120 | |
|
RTO2044 |
100 | |
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон значений коэффициента развертки, с/дел |
от 2,5-10’11 до 10000 | |
|
Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора |
в стандартной комплектации |
±10-10-6 |
|
с опцией RTO-B4 |
±0,2-10’6 | |
|
Пределы допускаемой абсолютной погрешности измерений временного интервала Тизм для захвата сигнала в однократном режиме, при коэффициенте отклонения (КО) > 0,01 В/дел, с |
RTO2002, RTO2004 |
±(0,15/Fд+6F•Тизм) |
|
RTO2012, RTO2014 |
±(0,18/Fд+6F•Тизм) | |
|
RTO2022, RTO2024 |
±(0,25/Fд+6F•Тизм) | |
|
RTO2032, RTO2034 |
±(0,37/Fд+6F•Тизм) | |
|
RTO2044 |
±(0,43/Fд+6F•Тизм) | |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,001 до 1 |
|
R = 1 МОм |
от 0,001 до 10 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, в зависимости от входного сопротивления R и коэффициента отклонения (КО), % |
R = 50 Ом: КО < 0,005 В/дел КО > 0,005 В/дел |
±2,0 ±1,5 |
|
R = 1 МОм |
±2,0 | |
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом: КО < 0,05 В/дел КО = (0,1; 0,2) В/дел КО > 0,5 В/дел |
±1 ±3 ±10 |
|
R = 1 МОм: КО < 0,03 В/дел КО = 0,05 В/дел КО = (0,1; 0,2; 0,3) В/дел КО = 0,5 В/дел КО = (1; 2; 3) В/дел КО > 5 В/дел |
± 1 ±(1,15 - 5-КО) ±10 ±(11,5 - 5-КО) ±100 ±(115 - 5-КО) | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,0035-исм+0,1-КО+0,0025) | |
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В |
±(6КО • (иизм-исм)/100+Дисм) | |
|
Источники синхронизации |
входы каналов | |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 | |
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | |
|
Примечание: Fд - частота дискретизации; КО - коэффициент отклонения; R - входное сопротивление; Тизм - временной интервал; исм - постоянное смещение; иизм - измеренное напряжение | ||
Продолжение таблицы 2
|
1 |
2 |
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
450 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
|
Масса (без опций и аксессуаров), кг, не более |
10 |
|
Рабочие условия эксплуатации:
|
от 0 до +45 85 |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 |
|
Средняя наработка на отказ, лет |
10 |
наносится на переднюю панель осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Пассивные пробники |
- |
по количеству каналов |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-3244-441-2016 |
1 экз. |
осуществляется по документу РТ-МП-3244-441-2016 «ГСИ. Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13 мая 2016 года.
Основные средства поверки:
- стандарт частоты рубидиевый FS725 (регистрационный номер в Федеральном информационном фонде 31222-06);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ, с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 в соответствии с рис. 2 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Тел.: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, комната 3, этаж 6
Тел.: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
