Номер по Госреестру СИ: 62743-15
62743-15 Термопреобразователи сопротивления
(PR-SPA-NA-WKF, PR-SPA-EX-WKF)
Назначение средства измерений:
Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF (в дальнейшем термопреобразователи) предназначены для измерения температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.

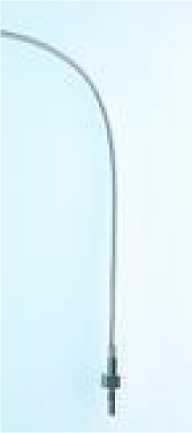

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

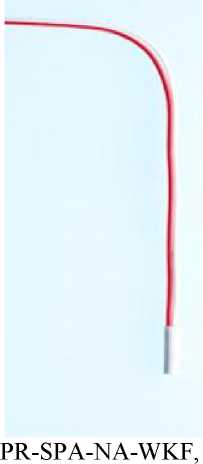

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

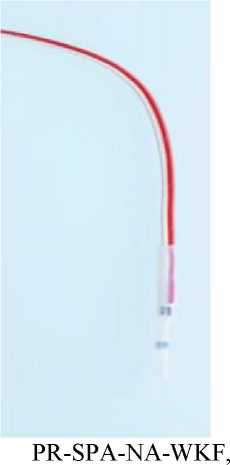

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF
-
1. ГОСТ 6651-2009" ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
-
2. ГОСТ 8.558-2009" ГСИ. Государственная поверочная схема для средств измерений температуры".
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Изготовитель
Компания «EPHY-MESS GmbH», Германия
Адрес: Berta-Cramer-Ring 1.D-65205 Wiesbaden, Германия
Тел.+49 6122 9228-0, факс. +49 6122 9228-99
Заявитель
TUV NORD CERT GmbH , Германия
Адрес :Langemarckstr. 20, 45141 Essen. Германия
Тел.+ 49 201 825-0, факс. +49 201-825-2517
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева"
190005, г. Санкт- Петербург, Московский пр. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е- mail: info@vniim.ru
Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры. Чувствительный элемент выполнен из бифилярно намотанной платиновой проволоки и помещен в защитный корпус из нержавеющей стали, керамики или термоусадочной трубки. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса. Термопреобразователи имеют 3 исполнения ESH, KH, MH, отличающиеся конструктивным исполнением и размерами погружаемой части.
Знак поверки наносится на свидетельство о поверке.
Внешний вид термопреобразователей приведен на рисунке 1.
PR-SPA-EX-WKF
исполнение ESH
PR-SPA-EX-WKF
исполнение КН
PR-SPA-NA-WKF
PR-SPA-EX-WKF
исполнение МН
Рисунок 1 - Внешний вид термопреобразователей
Таблица 1
Наименование характеристики |
PR-SPA-NA-WKF, PR-SPA-EX-WKF | ||
исполнение ESH |
исполнение KH |
исполнение MH | |
1.Номинальная статическая характеристика, (НСХ)* |
1х Pt100, 2х Pt100 | ||
2. Класс допуска |
AA, А, В и C |
в соответствии с ГОСТ 6651-2009 |
Продолжение таблицы 1
3.Номинальное значение сопротивления при 0°С, Ом |
100 | ||
4.Диапазон измерений температуры, °С |
для PR-SPA-NA-WKF от минус 60 до 200 для PR-SPA-EX-WKF от минус 60 до 180 | ||
5. Температурный коэффициент,°С-1 |
0,00385 | ||
6. Пределы допускаемой абсолютной погрешности, °С |
класс АA ± ( 0,1 + 0,0017 | t | ),класс А ±(0,15 + 0,002 | t |), класс В ±(0,3 + 0,005| t | ), класс C ± ( 0,6 + 0,01 | t | ) где t-измеренная температура, °С | ||
7. Схема внутренних соединений |
2-х, 3- х и 4-х проводная | ||
8.Время термической реакции t 0,63, в воде, не более, с |
4 |
8 |
12 |
9. Степень защиты от воды и пыли |
ГР64 | ||
10. Маркировка взрывозащиты только для PR-SPA-EX-WKF |
Ex ia IIC U, Ex ia IIIC DbU, Exe II U, Ex tb IIIC DbU, | ||
11. Размеры погружаемой части**, мм. длина диаметр |
(от 15 до 700) ±0,8 (от 2 до 10) ±0,3 |
(от 15 до 60) ±0,3 (от 3 до 10) ±0,3 |
(от 15 до 800) ±0,8 (от 3 до 25) ±0,3 |
12.Длина кабеля, мм, не менее |
100 | ||
13.Материал защитного корпуса |
термоусадочная трубка |
керамика |
нержавеющая сталь |
14. Масса, кг, не более |
1 | ||
15. Срок службы, лет, не менее |
30 | ||
16. Средняя наработка на метрологический отказ, ч |
43 200 | ||
17. Условия эксплуатации:
|
от минус 60 до 180 до 95 без конденсации влаги |
Примечание: *по требованию заказчика может быть изготовлен произвольный номинал
чувствительного элемента **в зависимости от заказа
