Номер по Госреестру СИ: 81831-21
81831-21 Термопреобразователи сопротивления
(PR-SPA)
Назначение средства измерений:
Термопреобразователи сопротивления PR-SPA (в дальнейшем термопреобразователи) предназначены для измерений температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.

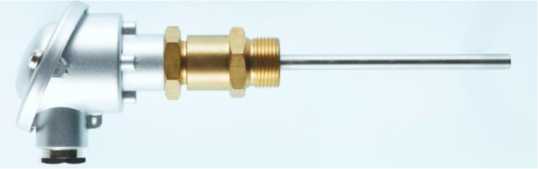

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

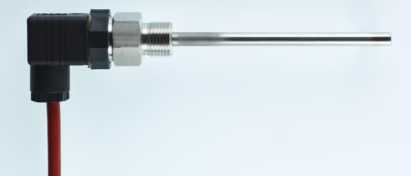

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

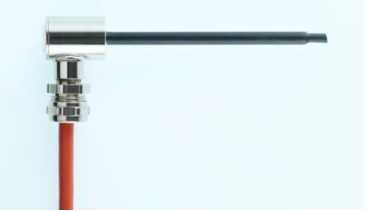

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4

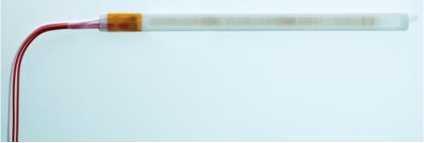

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5

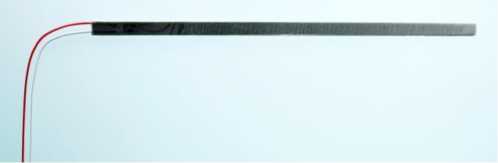

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6

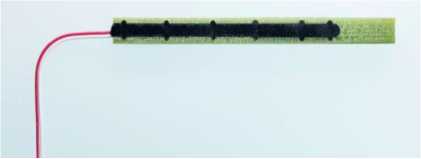

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7

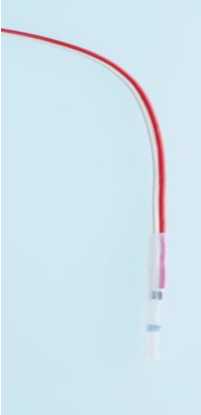

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8

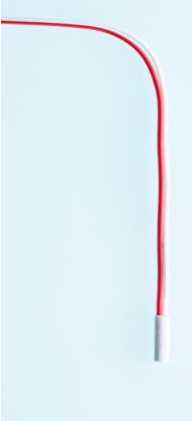

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 9

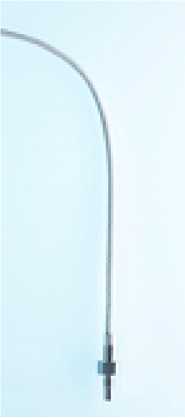

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 10
Программное обеспечение
Отсутствует
Знак утверждения типа
Знак утверждения типана прибор не наносится, наносится на титульные листы паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспортах на термопреобразователи сопротивления PR-SPA-NA-LTH, исп. EM,PR-SPA-NA- NWT, исп. ST, PR-SPA-NA-WKF, исп. MN, в п.4 Метод измерения.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления PR-SPAГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют шесть модификаций PR-SPA-NA-WKF, PR-SPA-EX-WKF, PR-SPA-NA-NWT, PR-SPA-EX-NWT, PR-SPA-NA-LTH, PR-SPA-EX-LTH, отличающиеся конструктивным оформлением. Основной частью термопреобразователей сопротивления является чувствительный элемент. Термопреобразователи PR-SPA-NA-WKF, PR-SPA-EX-WKF имеют 3 исполнения ESH, KH, MH, отличающиеся конструктивным исполнением, размерами и материалом погружаемой части. Исполнение ESH-чувствительный элемент изолирован термоусадочной трубкой с прочно присоединенными подводящими проводами. Исполнение КН-чувствительный элемент с прочно присоединенными подводящими проводами залит в керамической оболочке. Исполнение MH-чувствительный элемент изолирован и виброустойчиво установлен в металлическом защитном корпусе с прочно присоединенными подводящими проводами. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса. Термопреобразователи PR-SPA-NA- LTH, PR-SPA-EX-LTH имеют 3 исполнения EM, DN, AN, отличающиеся конструктивным исполнением, размерами и материалом погружаемой части Исполнение ЕМ-чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством мягкого припоя. Исполнение DN- чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством твердого припоя или зажимом с термоусадочной трубкой. Исполнение AN- чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством зажимного цоколя. Термопреобразователи PR-SPA-NA-NWT, PR-SPA-EX-NWT имеют 4 исполнения ST, SH, AK, ZS отличающиеся конструктивным исполнением, размерами и материалом погружаемой части. Исполнение ST- Чувствительный элемент выполненный в виде бифилярно намотанной платиновой проволоки, завернут в несколько слоев ламинатной слюды или встроен в корпус из стеклотекстолита залитого силиконом, выводные провода прочно подключены посредством мягкого припоя. Исполнение SH- чувствительный элемент выполненный в виде бифилярно намотанной платиновой проволоки, помещен в гибкий корпус из стеклотекстолита или пластмассы, выводные провода прочно подключены посредством мягкого припоя Исполнение АК- чувствительный элемент встроен в корпус из стеклотекстолита или в пластмассовый корпус прочно- эластичный с силиконом, выводные провода прочно подключены посредством твердого припоя или обжима. Исполнение ZS - чувствительный элемент залит в пластинку из стеклотекстолита, выводные провода прочно подключены посредством твердого припоя или обжима.
Заводской номер наносится на шильдик или бирку, прикрепленную к корпусу термопреобразователя. Конструкция термопреобразователя не предусматривает нанесение знака поверки на корпус.
Общий вид термопреобразователей приведен на рис.1
PR-SPA-NA-LTH, PR-SPA-EX-LTH
Исполнение DN
PR-SPA-NA-LTH
Исполнение AN
PR-SPA-NA-LTH, PR-SPA-EX-LTH
исполнение ЕМ
PR-SPA-NA-NWT, PR-SPA-EX-NWT
PR-SPA-NA-NWT, PR-SPA-EX-NWT
исполнение SH
исполнение АК
PR-SPA-NA-NWT , PR-SPA-EX-NWT
исполнение ST
PR-SPA-NA-NWT, PR-SPA-EX-NWT
исполнение ZS
PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнение ESH
PR-SPA-NA-WKF, PR-SPA-EX-WKF
исполнение КН
PR-SPA-NA-WKF
PR-SPA-EX-WKF исполнение МН
Рис.1-Общий вид термопреобразователей
Пломбирование термопреобразователей сопротивления не предусмотрено
Таблица 3-Комплектность термопреобразователей
Наименование |
Обозначение |
Кол-во |
Термопреобразователь сопротивления |
в соответствии с заказом |
по заказу |
Паспорт на русском языке |
в соответствии с заказом |
1 экз. на каждый термопреобразователь |
Таблица 1-Метрологические характеристики
Наименование характеристики |
Значение для модификаций для PR-SPA-NA-WKF, PR-SPA-EX-WKF | |
Исп. ESH Исп. KH Исп. MH | ||
Номинальная статическая характеристика, (НСХ)* |
1х Pt100, 2х Pt100 | |
Класс допуска |
AA, А, В и C в соответствии с ГОСТ 6651-2009 | |
Номинальное значение сопротивления при 0°С, Ом |
100 | |
Диапазон измерений температуры, °С |
для PR-SPA-NA-WKF от -60 до +200 для PR-SPA-EX-WKF от -60 до +180 | |
Температурный коэффициент,°С-1 |
0,00385 | |
Пределы допускаемой абсолютной погрешности, °С |
класс АA ± (0,1 + 0,0017 | t |),класс А ±(0,15 + 0,002| t |), класс В ±(0,3 + 0,005| t |), класс C ± (0,6 + 0,01| t | ) где t-измеренная температура | |
Наименование характеристики |
Значение для модификаций | |
PR-SPA-NA-LTH |
PR-SPA-EX-LTH | |
исп.ЕМ uot.DN исп.ЛК |
исп.ЕМ uot.DN | |
.Номинальная статическая характеристика, (НСХ)* |
1х Pt 100, 2х Pt100 | |
Класс допуска |
AA, А, В, и C в соответствии с ГОСТ 6651-2009 |
Номинальное значение сопротивления при 0 °С, Ом |
100 |
Диапазон измерений температуры , °С |
от - 60 до +200 от - 60 до +180 |
Температурный коэффициент, °С-1 |
0,00385 |
Пределы допускаемой абсолютной погрешности, °С |
класс АА ± ( 0,1 + 0,0017 | t | ), класс А ±(0,15 + 0,002 | t |), класс В ±(0,3 + 0,005| t | ), класс C ± ( 0,6 + 0,01 | t | ) где t-измеренная температура |
Наименование характеристики |
Значение для модификаций PR-SPA-NA-NWT, PR-SPA-EX-NWT |
Исп. AK 1 Исп. ST 1 Исп. ZS 1 Исп. SH | |
Номинальная статическая характеристика, (НСХ)* |
1х Pt100, 2х Pt100 |
Класс допуска |
АА, А, В, и C в соответствии с ГОСТ 6651-2009 |
Номинальное значение сопротивления при 0°С,Ом |
100 |
Диапазон измерений температуры, °С |
для PR-SPA-NA-NWT от -60 до +200 для PR-SPA-EX-NWT от -60 до +180 |
Температурный коэффициент, °С-1 |
0,00385 |
Пределы допускаемой абсолютной погрешности, °С |
класс АA ± (0,1 + 0,0017 | t |), класс А ±(0,15 + 0,002 l | t |), класс В ±(0,3 + 0,005| t |), класс C ± (0,6 + 0,01 | t |) где t-измеренная температура |
*по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента |
Таблица 2-Основные технические характеристики
Наименование характеристики |
Зна PR-SPA |
чение для модифика -NA-WKF, PR-SPA- |
щий EX-WKF |
Исп. ESH |
Исп. KH |
Исп. MH | |
Схема внутренних соединений |
2-х, 3 - х и 4-х проводная | ||
Время термической реакции t 0,63, в воде, не более, с |
4 |
8 |
12 |
Степень защиты от воды и пыли |
ГР64 | ||
Маркировка взрывозащиты только для PR-SPA-EX-WKF |
Ex ia IIC U, Ex ia IIIC DbU, Exe II U, Ex tb IIIC DbU, | ||
Размеры погружаемой части, мм длина диаметр |
от 15,0 ± 0,8 до 700,0 ± 0,8 от 2,0 ± 0,3 до 10,0 ± 0,3 |
от 15,0 ± 0,3 до 60,0 ± 0,3 от 3,0 ± 0,3 до 10,0 ± 0,3 |
от 15,0 ± 0,8 до 800,0 ± 0,8 от 3,0 ± 0,3 до 25,0 ± 0,3 |
Длина кабеля, мм, не менее |
100 | ||
Материал защитного корпуса |
термоусадочная трубка |
керамика |
нержавеющая сталь |
Масса, кг, не более |
1,0 |
Срок службы, лет, не менее |
30 | |||
Средняя наработка на метрологический отказ, ч |
43 200 | |||
Условия эксплуатации:
|
от -60 до +180 до 95 без конденсации влаги | |||
Наименование характеристики |
Значение для модификаций | |||
PR-SPA-NA-LTH |
PR-SPA-] |
.X-l.TII | ||
исп.ЕМ исп.ОХ исп.AN |
исп.ЕМ |
исп.1)\ | ||
Схема внутренних соединений |
2-х, 3 - х и 4-х проводная | |||
Время термической реакции t 0,63, в воде, не более, с |
12 | |||
Степень защиты от воды и пыли |
IP64 | |||
Маркировка взрывозащиты и взрывоопасных пылевых сред |
1Exia IIC T3-T6 Gb, Ex ia IIIC Т80°С-Т180°С Db 2]xe IIC T3-T6 Gb, Ex tb IIIC Т80°С-Т180°С Db | |||
Размеры погружаемой части**, мм длина диаметр |
от 15,0 ± 0,8 до 1000,0 ± 0,8 от 3,0 ± 0,3 до 25,0 ± 0,3 | |||
Длина кабеля, мм, не менее |
100 | |||
Материал защитного корпуса |
нержавеющая сталь | |||
Масса, кг, не более |
2,0 | |||
Срок службы, лет, не менее |
20 | |||
Средняя наработка на метрологический отказ, ч |
43 200 | |||
Условия эксплуатации:
|
от -60 до +100 до 95 без конденсации влаги | |||
Наименование характеристики |
Значение для м PR-SPA-NA-NWT, |
юдификаций PR-SPA-EX-NWT | ||
Исп. AK |
Исп^Т |
Исп. ZS |
Исп. SH | |
Схема внутренних соединений |
2-х, 3 - х и 4-х проводная | |||
Время термической реакции t 0,63, в воде, не более, с |
8 |
8 |
8 |
5 |
Степень защиты от воды и пыли |
IP64 |
Маркировка взрывозащиты только для PR-SPA-EX-NWT |
Ex ia IIC U, Ex ia IIIC DbU, Ex e II U, Ex tb IIIC DbU | |||
Размеры погружаемой части,** мм длина ширина толщина |
от 25 ± 3 до 500 ± 3 от 5,0 ± 0,3 до 30 ± 0,3 от 2,0 ± 0,3 до 20,0 ± 0,3 |
от 25 ± 3 до 500 ± 3 от 5,0 ± 0,3 до 30,0 ± 0,3 от 1,0 ± 0,3 до 10,0 ± 0,3 |
от 25 ± 3 до 500 ± 3 от 5,0 ± 0,3 до 30,0 ± 0,3 от 1,0 ± 0,3 до 10,0 ± 0,3 |
от 25 ± 3 до 500 ± 3 от 3,0 ± 0,3 до 20,0 ± 0,3 от 1,0± 0,3 до 5,0 ± 0,3 |
Длина кабеля, мм, не менее |
100 | |||
Материал защитного корпуса |
стеклотекстол ит/ пластик |
Стеклотексто лит |
Стеклотексто-лит/слюдяная бумага |
Термоусадочная трубка |
Масса, кг, не более |
1,0 | |||
Срок службы, лет, не менее |
30 | |||
Средняя наработка на метрологический отказ, ч |
43 200 | |||
Условия эксплуатации:
|
от -60 до +100 до 95 без конденсации влаги | |||
**в зависимости от заказа |
