Номер по Госреестру СИ: 62742-15
62742-15 Термопреобразователи сопротивления
(PR-SPA-NA-NWT, PR-SPA-EX-NWT)
Назначение средства измерений:
Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT (в дальнейшем термопреобразователи) предназначены для измерения температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.

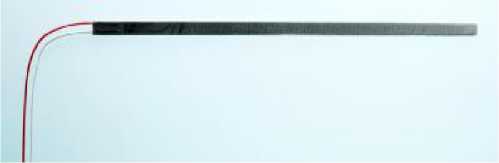

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

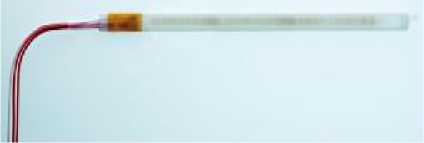

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

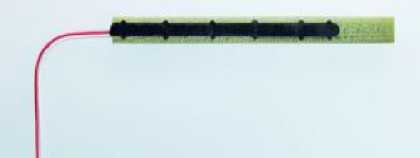

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления PR-SPA-NA-NWT, PR-SPA-EX- NWT
-
1. ГОСТ 6651-2009" ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
-
2. ГОСТ 8.558-2009" ГСИ. Государственная поверочная схема для средств измерений температуры".
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Заявитель
TUV NORD CERT GmbH , ГерманияАдрес: Langemarckstr. 20, 45141 Essen, Германия
Тел.+ 49 201 825-0, факс. +49 201-825-2517
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева"
190005, г. Санкт- Петербург, Московский пр.19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е- mail: info@vniim.ru
Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры.
Основной частью термопреобразователей является чувствительный элемент, выполненный в виде бифилярно намотанной платиновой проволоки, помещенный в корпус из стеклотекстолита или пластмассы. Внутренние проводники выведены через уплотнение в наружной части защитного корпуса. Термопреобразователи имеют по 4 исполнения AK, ST, ZS, SH , отличающиеся конструктивным оформлением и размерами погружаемой части.
Знак поверки наносится на свидетельство о поверке термопреобразователя.
Внешний вид термопреобразователей приведен на рисунке 1.
PR-SPA-NA-NWT, PR-SPA-EX-NWT
PR-SPA-NA-NWT, PR-SPA-EX-NWT исполнение SH
исполнение АК
PR-SPA-NA-NWT , PR-SPA-EX-NWT
исполнение ST
PR-SPA-NA-NWT, PR-SPA-EX-NWT исполнение ZS
Рисунок 1 - Внешний вид термопреобразователей
термопреобразователей сопротивления приведены в таблице 1.
Таблица 1
Наименование характеристики |
PR-SPA-NA-NWT, |
PR-SPA-EX-NWT | ||
исполнение AK |
исполнение ST |
исполнение ZS |
исполнение SH | |
1.Номинальная статическая характеристика, (НСХ)* |
1х Pt100, 2х Pt100 | |||
2. Класс допуска |
AA, А, В, и C в соответствии с ГОСТ 6651-2009 |
Продолжение таблицы 1
3.Номинальное значение сопротивления при 0°С, Ом |
100 | |||
4.Диапазон измерений температуры, °С |
для для |
PR-SPA-NA-NWT от минус 60 до 200 PR-SPA-EX-NWT от минус 60 до 180 | ||
5. Т емпературный коэффициент, °С-1 |
0,00385 | |||
6. Пределы допускаемой абсолютной погрешности, °С |
класс АА ± ( 0,1 + 0,0017 | t | ), класс А ±(0,15 + 0,002 l t l ), класс В ±(0,3 + 0,005l t l), класс C ± ( 0,6 + 0,01 | t | ) где t-измеренная температура, °С | |||
7. Схема внутренних соединений |
2-х, 3- х и 4-х проводная | |||
8.Время термической реакции t 0,63, в воде, не более, с |
8 |
8 |
8 |
5 |
9. Степень защиты от воды и пыли |
ГР64 | |||
10. Маркировка взрывозащиты только для PR-SPA-EX-NWT |
Ex ia IIC U, Ex ia IIIC DbU, Ex e II U, Ex tb IIIC DbU | |||
11. Размеры погружаемой части**, мм | ||||
длина |
(от 25до 500) ±3 |
(от 25до 500)±3 |
(от 25до 500)±3 |
(от 25до 500) ±3 |
ширина |
(от 5 до30) ±0,3 |
(от 5 до30) ±0,3 |
(от 5 до30) ±0,3 |
(от 3до 20) ±0,3 |
толщина |
(от 2 до 20) ±0,3 |
(от 1 до 10) ±0,3 |
(от 1 до 10) ±0,3 |
(от 1 до 5) ±0,3 |
12. Длина кабеля, мм, не менее |
100 | |||
13.Материал защитного корпуса |
стеклотекстолит/ пластик |
стеклотекстолит |
стеклотексто-лит/слюдяная бумага |
термоусадочная трубка |
14. Масса, кг, не более | ||||
15. Срок службы, лет, не менее |
30 | |||
16. Средняя наработка на метрологический отказ, ч |
43 200 | |||
17. Условия эксплуатации:
влажность, % |
от минус 60 до 180 до 95 без конденсации влаги |
Примечание: *по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента
Комплектность средства измерений- 1 шт -1 экз.
- термопреобразователь сопротивления
- паспорт на русском языке
Поверкаосуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления PR-SPA-NA-NWT, PR-SPA-EX- NWT
-
1. ГОСТ 6651-2009" ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
-
2. ГОСТ 8.558-2009" ГСИ. Государственная поверочная схема для средств измерений температуры".
-
3. Техническая документация фирмы изготовителя.
Изготовитель
Компания «EPHY-MESS GmbH», Германия Адрес; Berta-Cramer-Ring 1.D-65205 Wiesbaden, Германия Тел.+49 6122 9228-0, факс. +49 6122 9228-99
ЗаявительTUV NORD CERT GmbH , Германия
Адрес: Langemarckstr. 20, 45141 Essen, Германия
Тел.+ 49 201 825-0, факс. +49 201-825-2517
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева"
190005, г. Санкт- Петербург, Московский пр.19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е- mail: info@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии С. С. Голубев
**в зависимости от заказа
