62014-15 Уровнемеры ультразвуковые
(SITRANS LUT мод. 420, 430, 440)
Назначение средства измерений:
Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440 (далее -уровнемеры) предназначены для непрерывного измерения уровня и объема жидкостей, взвесей и сыпучих материалов, а также для высокоточного измерения уровня и объема или расхода в открытых каналах.
Внешний вид.
Уровнемеры ультразвуковые

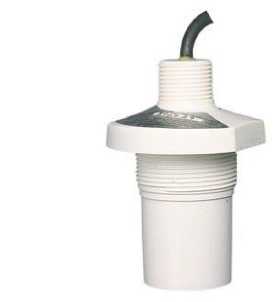

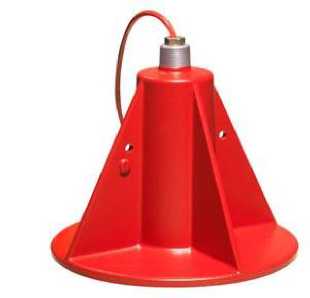

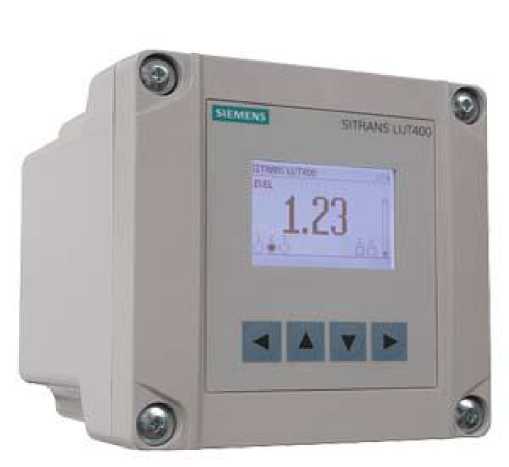

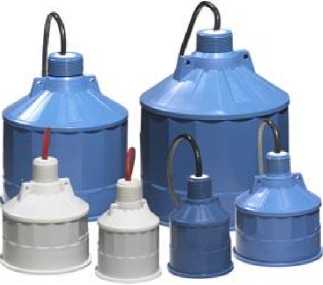

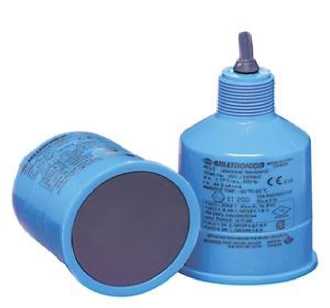

Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 3
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 4
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 5
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 24.11.2025
Номер записи -
ID в реестре СИ - 375475
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификации 420, 430, 440, мод. 420, SITRANS LUT440, SITRANS LUT420, SITRANS LUT модификация 430, SITRANS LUT 440, Siemens 7ML5050-0AA12-1DA0, SIEMENS 7ML1118-0CD40, 440, 420,
Производитель
Изготовитель - Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 68
Выдано извещений - 5
Кол-во периодических поверок - 41
Кол-во средств измерений - 26
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 375 дн.
Приказы РСТ, где упоминается данный тип СИ
№1250 от 2015.10.30 Об утверждении типов средств измерений
№1890 от 2020.11.24 о продлении срока действия утвержденных типов СИ
№1849 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Каталогизация продукции" (ТК 430)
№2531 от 2023.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Уровнемеры ультразвуковые (SITRANS LUT мод. 420, 430, 440)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29180-15 03.11.2025 |
Уровнемеры емкостные, SITRANS LC300, SITRANS LC500 Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)" (КАНАДА ) |
ОТ МП |
1 год |
|
62014-15 24.11.2025 |
Уровнемеры ультразвуковые, SITRANS LUT мод. 420, 430, 440 Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)" (КАНАДА ) |
ОТ МП |
1 год |
В разработке
Кто поверяет Уровнемеры ультразвуковые (SITRANS LUT мод. 420, 430, 440)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 21 | 2 | 0 | 21 | 5 | 21 | 0 | 21 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 4 | 2 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Уровнемеры ультразвуковые (SITRANS LUT мод. 420, 430, 440)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
3321 | 4685 |
|
ФБУ Пермский ЦСМ Пермский край |
2062 | 4685 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
6000 | 4685 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 4685 |
|
ООО СЕМЬ ИЗМЕРЕНИЙ Свердловская область |
6000 | 4685 |
Программное обеспечение
В комплект поставки входит встроенное программное обеспечение SITRANS LUT400 для вычисления результатов измерений и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Уровнемеры поддерживают работу с автономным ПО «SIMATIC PDM», «AMS» и «PACTware».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SITRANS LUT400 |
|
Номер версии (идентификационный номер) ПО* |
1.00.01-04 |
|
Цифровой идентификатор ПО |
EA84 (CRC16) |
|
Другие идентификационные данные (если имеются) |
- |
— номер версии ПО должен быть не ниже указанной в таблице.
ПО уровнемеров соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на электронный блок уровнемера в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440. Руководство по эксплуатации», 2015 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым серии SITRANS LUT модификаций 420, 430, 440
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
-
2. Техническая документация фирмы
«Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)», Канада.
Поверка
Поверкаосуществляется по документу МП 2511/0003-15 «Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.05.2015 г.
Основное средство поверки - лента эталонная измерительная 3-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
«Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)», Канада
1954 Technology Drive, P.O. Box 4225, Peterborought, Ontario, Canada K9J 7 B1
Tel.: 705-740-7044
Fax: 705-745-7665
E-mail: nacc.smpi@siemens.com
Заявитель
ООО "Сименс"
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: (495) 223-37-30
Факс: (495) 737-23-99
E-mail: info@siemens.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
г. Санкт-Петербург
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Http://www.vniim.ru
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности жидкости, взвеси или сыпучего материала эхо-сигнала.
Уровнемеры состоят из электронного блока и ультразвуковых преобразователей. Преобразователи и электронный блок соединены между собой линиями проводной связи. Общий вид электронного блока уровнемера приведен на рисунке 1. Общий вид ультразвуковых преобразователей приведен на рисунке 2.
Рисунок 1 — Электронный блок уровнемера
а)
б)
г)
Рисунок 2 — Общий вид ультразвуковых преобразователей ( а — XPS и XCT, б — XLT, в — XRS-5, г — ST-H)
На рисунке 3 указаны места пломбировки от несанкционированного доступа.
Место пломбировки

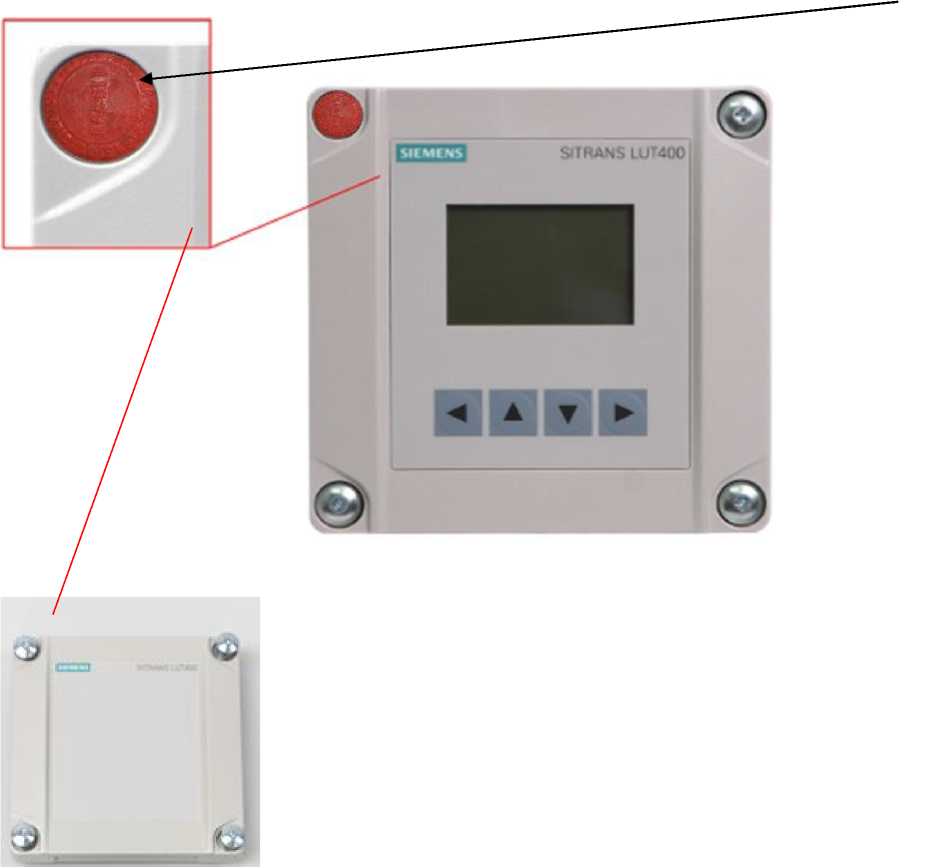

Рисунок 3 - Места пломбировки от несанкционированного доступа
