29180-15 Уровнемеры емкостные
(SITRANS LC300, SITRANS LC500)
Назначение средства измерений:
Уровнемеры емкостные SITRANS LC300, SITRANS LC500 (далее уровнемеры) предназначены для измерений уровня жидкостей, пульп, сыпучих материалов и т.п.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
SITRANS LC300, SITRANS LC500
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ИНК" | Юридические лица | 6 | 6 | 1,00 |
| ООО "НПЗ ЮБК" | Юридические лица | 4 | 4 | 1,00 |
| ООО "Южно-Приобский ГПЗ" ИНН 8601032354 | Юридические лица | 2 | 10 | 5,00 |
| Общество с ограниченной ответственностью "РН-КОМСОМОЛЬСКИЙ НПЗ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Иркутская нефтяная компания" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 82662c2b-c3f0-e9db-15cf-d6328a75d602 | 29180-15 | 2021-08-06 | — | актуальная |
| 91387c3c-d00c-9be4-ce13-ca421977d016 | 29180-15 | 2021-03-03 | 2021-08-06 | архивная |
| 4f498e47-eacd-53ea-d09c-c7d767615a8e | 29180-15 | 2020-08-27 | 2021-03-03 | архивная |
| 79c9818a-54fb-f6f9-2acd-5dabf7aa1244 | 29180-15 | 2020-05-07 | 2020-08-27 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 06.08.2021
Срок свидетельства - 03.11.2025
Номер записи -
ID в реестре СИ - 336424
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
SITRANS LC300, SITRANS LC500, Siemens Sitrans LC300
Изготовитель - Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 21
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 437 дн.
№1292 от 2015.11.03 Об утверждении типов средств измерений
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
№3396 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
29180-15 Уровнемеры емкостные (SITRANS LC300, SITRANS LC500) Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)" (КАНАДА ) |
67599-17 Уровнемеры емкостные (ТИТАН-136У) Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») (РОССИЯ г. Санкт-Петербург) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29180-15 03.11.2025 |
Уровнемеры емкостные, SITRANS LC300, SITRANS LC500 Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)" (КАНАДА ) |
ОТ МП |
1 год |
|
62014-15 24.11.2025 |
Уровнемеры ультразвуковые, SITRANS LUT мод. 420, 430, 440 Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)" (КАНАДА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МКАИР" (RA.RU.314356) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 6864 |
|
ФБУ Самарский ЦСМ Самарская область |
12792 | 6864 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 6864 |
|
ООО СЕМЬ ИЗМЕРЕНИЙ Свердловская область |
6000 | 6864 |
|
ООО "ПКФ СИ" Свердловская область |
6000 | 6864 |
Уровнемеры работают со встроенным программным обеспечением SITRANS LC300 и SI-TRANS LC500 (далее ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SITRANS LС300 |
SITRANS LС500 |
|
Номер версии (идентификационный номер) ПО |
1.00 |
1.00 |
|
Цифровой идентификатор ПО |
0X001D610A |
0X001CF8F7 |
|
Другие идентификационные данные (если имеются) |
- |
- |
— номер версии ПО должен быть не ниже указанной в таблице.
ПО уровнемеров соответствует среднему уровню защиты от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на электронный блок уровнемера в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
приведены в документе «Уровнемеры емкостные SITRANS LC300, SITRANS LC500. Руководство по эксплуатации», 2013 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам емкостным SITRANS LC300, SITRANS LC500
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 •IO-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI) », Канада.
Уровнемеры состоят из электронного блока и зонда.
Принцип действия уровнемеров основан на измерении емкости между электродами «конденсатора», которыми служат зонд уровнемера и стенки резервуара (либо стенки установочного колодца). Изменение уровня жидкости или сыпучих материалов приводит к изменению емкости «конденсатора». Общий вид уровнемеров приведен на рисунках 1-2.

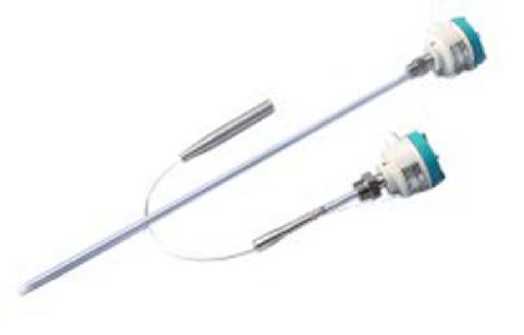

Рисунок 1 — Общий вид уровнемеров емкостных SITRANS LC300

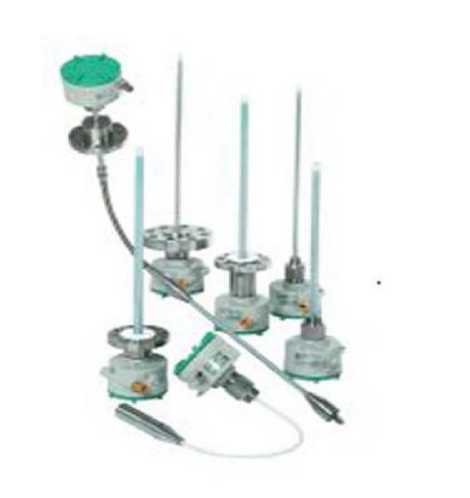

Рисунок 2 — Общий вид уровнемеров емкостных SITRANS LC500
