Сведения о средстве измерений: 62011-15 Аппаратура измерительно-управляющая для вибрационных испытаний

Номер по Госреестру СИ: 62011-15
62011-15 Аппаратура измерительно-управляющая для вибрационных испытаний
(Premax мод. MI-8008, MI-8014, MI-8018, VT-6008)

Назначение средства измерений:
Аппаратура измерительно-управляющая для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 (далее-аппаратура) предназначена для измерения характеристик вибрации (виброскорости, виброускорения, виброперемещения) и управления вибростендами.

сертификация программного обеспечения

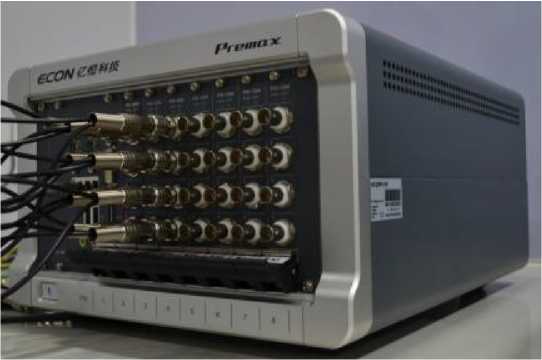

Внешний вид. Аппаратура измерительно-управляющая для вибрационных испытаний, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 1

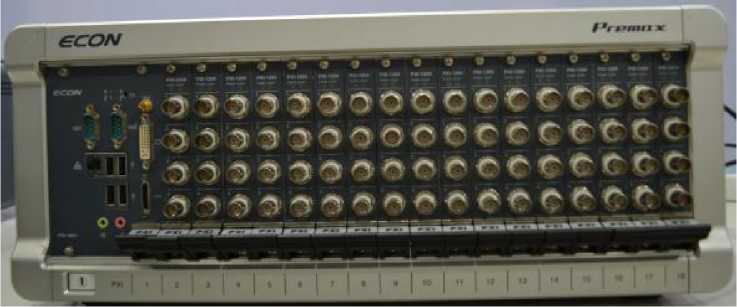

Внешний вид. Аппаратура измерительно-управляющая для вибрационных испытаний, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 2

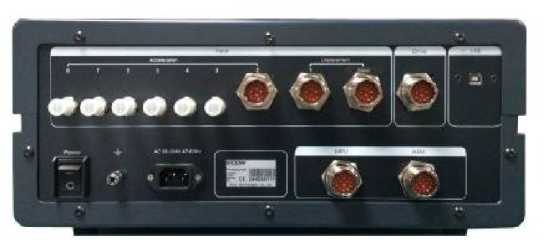

Внешний вид. Аппаратура измерительно-управляющая для вибрационных испытаний, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 3

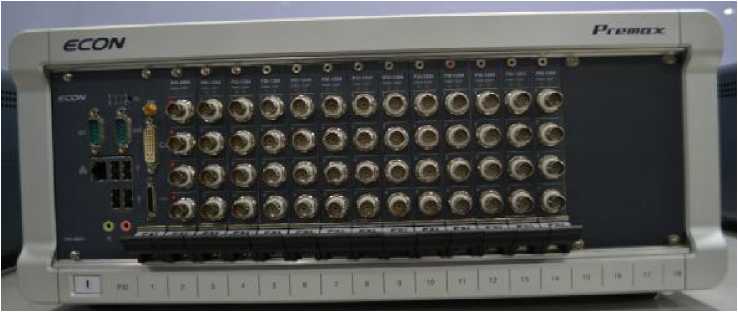

Внешний вид. Аппаратура измерительно-управляющая для вибрационных испытаний, http://oei-analitika.ru рисунок № 4
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 4

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375472
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Econ Technologies Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Аппаратура измерительно-управляющая для вибрационных испытаний (Premax мод. MI-8008, MI-8014, MI-8018, VT-6008)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
62011-15 Аппаратура измерительно-управляющая для вибрационных испытаний (Premax мод. MI-8008, MI-8014, MI-8018, VT-6008)
Фирма "Econ Technologies Co., Ltd." (КИТАЙ )
67233-17 Системы управления виброиспытаниями и регистрации сигналов (ВС-407)
ООО "Висом" (РОССИЯ г. Смоленск)
62011-15 Аппаратура измерительно-управляющая для вибрационных испытаний (Premax мод. MI-8008, MI-8014, MI-8018, VT-6008)
Фирма "Econ Technologies Co., Ltd." (КИТАЙ )
86258-22 Системы информационно-измерительные управляющие (ВС-407М)
Общество с ограниченной ответственностью "Висом" (ООО "Висом") (РОССИЯ г. Смоленск)

Все средства измерений Общество с ограниченной ответственностью "Висом" (ООО "Висом")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
62011-15
30.10.2021
Аппаратура измерительно-управляющая для вибрационных испытаний, Premax мод. MI-8008, MI-8014, MI-8018, VT-6008
Фирма "Econ Technologies Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
67328-17
02.05.2027
Аппаратура измерительно-управляющая для вибрационных испытаний, Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H
Фирма "Econ Technologies Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы информационно-измерительные управляющие (ВС-407М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы информационно-измерительные управляющие (ВС-407М)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

служит для передачи измерительных данных, поступающих от датчиков в измерительновычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификаци онный номер) программного обеспечения, не ниже

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

VCS

VCS Mimo,

VCS Miso, Test EngineX, VCS H-Type

2.1 и выше

1e57daedd611c2a9

d9dac1b579a4ea57

MD5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений-«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.


Знак утверждения типа

Знак утверждения типа наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008

Техническая документация фирмы «Econ Technologies Co., Ltd.», Китай.

Поверка

Поверка

осуществляется по документу МП 62011-15 «Аппаратура измерительно-управляющая для вибрационных испытаний  Premax моделей MI-8008, MI-8014, MI-8018 фирмы «Econ

Technologies Co., Ltd.», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 марта 2015 г.

Основным средством поверки является цифровой мультиметр Agilent 34411А (г/р №33921-07).


Изготовитель


Фирма «Econ Technologies Co., Ltd.», Китай
Адрес: Building 4, 1418-41 Moganshan Rd., Hangzhou 310015, China
Phone: (86) 5718 817 83 17
Fax: (86) 5718 817 83 12
E-mail: sale@econ-group.com

Заявитель


Общество с ограниченной ответственностью «Сантек 2»
Юр. Адрес: 123007, г. Москва, ул. 4-ая Магистральная, д. 11
Факт. Адрес: 125362, Москва, ул. Свободы, д. 31 Почтовый адрес: 125212, Москва, А/Я 45

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей (в состав аппаратуры не входят) в цифровой вид, обработке и формировании сигнала рассогласования для управления одним или несколькими вибростендами и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростендов, а также протоколирование результатов испытаний.

В состав аппаратуры входят следующие основные узлы:

  • — от 8 до 68 (в зависимости от модели) входных измерительных каналов, работающих с преобразователями вибрации, имеющими нормированный выход по напряжению (DeltaTron, ICP), TEDS, тахометрическими, температурными датчиками, датчиками деформации;

—до 16 выходных каналов управления вибростендами;

  • — встроенный образцовый генератор для самокалибровки;

  • — интерфейс связи с компьютером (1000 MB LAN для моделей MI-8008, MI-8014, MI-8018, USB для модели VT-6008).

Каждый измерительный канал включают в себя:

  • — 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.

По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда. Аппаратура, кроме того, может использоваться в качестве виброанализатора, без цепи управления вибростендами, осуществляя сбор, обработку и хранение измерительных данных. Модели MI-8008, MI-8014, MI-8018 допускают каскадную работу нескольких блоков с параллельной синхронизацией, общее число измерительных каналов при этом может достигать 1024. Аппаратура также может содержать модули ввода-вывода цифровых сигналов с напряжением логического уровня.

Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 приведен на рисунках 1-4.

Внешний вид. Системы информационно-измерительные управляющие (ВС-407М), http://oei-analitika.ru

Рисунок 1 - Аппаратура измерительно-управляющая для вибрационных испытаний Premax модели MI-8008, 28 измерительных каналов

Внешний вид. Системы информационно-измерительные управляющие (ВС-407М), http://oei-analitika.ru

Рисунок 2 - Аппаратура измерительно-управляющая для вибрационных испытаний Premax модели MI-8014, 52 измерительных канала

Внешний вид. Системы информационно-измерительные управляющие (ВС-407М), http://oei-analitika.ru

Рисунок 3 - Аппаратура измерительно-управляющая для вибрационных испытаний Premax модели MI-8018, 68 измерительных каналов

Внешний вид. Системы информационно-измерительные управляющие (ВС-407М), http://oei-analitika.ru

Рисунок 4 - Аппаратура измерительно-управляющая для вибрационных испытаний Premax модели VT-6008, 8 измерительных каналов


Аппаратура    измерительно-управляющая    для

вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008

1 шт. (в соответствии с заказом)

Комплект программного обеспечения, включая калибровочные файлы и лицензионный файл на цифровом носителе

1 компл.

Сертификат калибровки

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1экз.


Таблица 2

Наименование характеристики

Значение

Максимальное количество входных каналов

Модель MI-8008

28

Модель MI-8014

52

Модель MI-8018

68

Модель VT-6008

8

Максимальное количество выходных каналов (все модели)

16

Диапазон измерений:

-виброускорения (при заданном коэффициенте преобразования 100 мВ/м •с-2) , м/с2

±100

-виброскорости (при заданном коэффициенте преобразования 100 мВ/м • с), м/с

±100

-виброперемещения (при заданном коэффициенте преобразования 1 В/мм), мм

±10

Пределы допускаемой относительной погрешности измерения виброускорения, виброскорости и виброперемещения, дБ

±0,05 (при напряжении сигнала датчика >100 мВ)

Диапазон входного напряжения аналоговых входов, В (пик.)

±10

Диапазон рабочих частот, кГц

Св. 0 до 80 включ.

Условия эксплуатации:

Диапазон рабочих температур , 0С:

От +10 до +45

Габаритные размеры, В*Г*Ш, мм, не более

Модель

MI-8008

204x473x280

Модель

MI-8014

204x473x476

Модель

MI-8018

204x473x476

Модель

VT-6008

190x445x450

Масса, кг, не более

Модель

MI-8008

13,35

Модель

MI-8014

21,0

Модель

MI-8018

22,0

Модель

VT-6008

9,0
