Номер по Госреестру СИ: 67328-17
67328-17 Аппаратура измерительно-управляющая для вибрационных испытаний
(Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H)
Назначение средства измерений:
Аппаратура измерительно - управляющая для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H (далее - аппаратура) предназначена для преобразования выходных сигналов преобразователей вибрации (акселерометров), установленных на контролируемом оборудовании в характеристики и параметры вибрации (виброскорость, виброускорение, виброперемещение) с целью измерения и управления вибростендом.

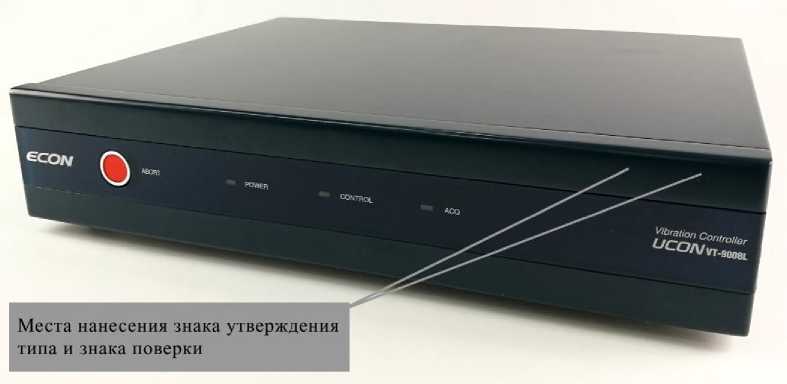

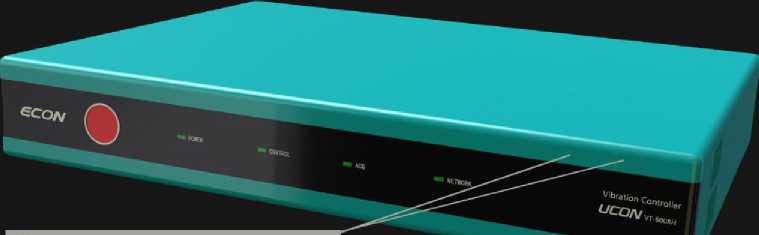

Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 1

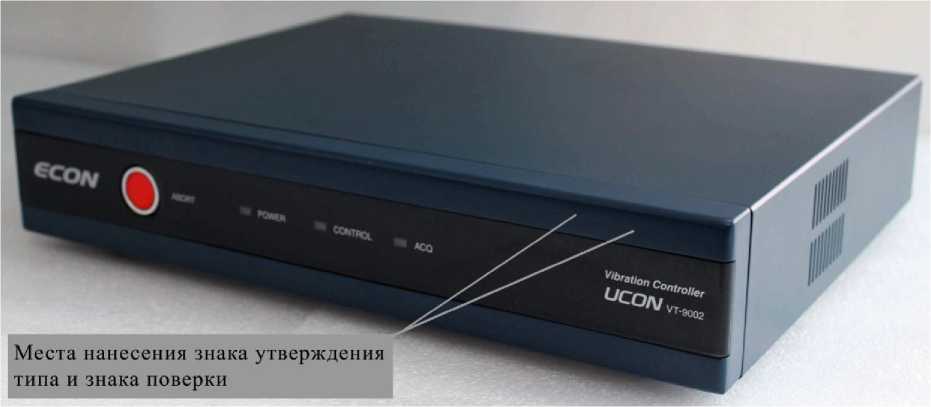

Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 2
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 3

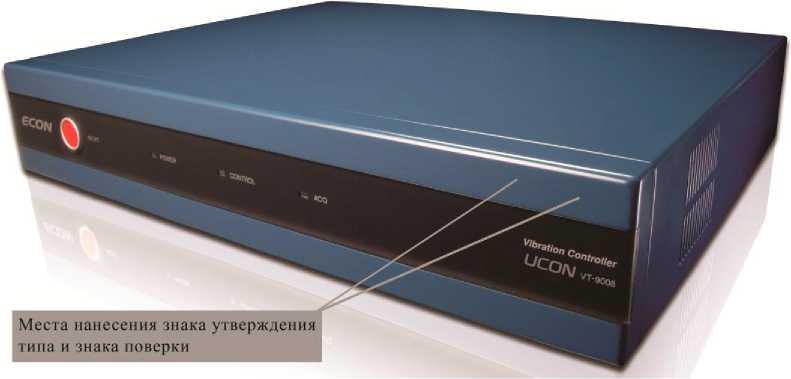

Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2027
Номер записи - 158864
ID в реестре СИ - 381264
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Аппаратура измерительно-управляющая для вибрационных испытаний Ucon модели VT-9008, Аппаратура измерительно-управляющая для вибрационных испытаний Ucon мод.VT-9008, Аппаратура измерительно-управляющая для вибрационных испытаний Ucon мод. VT-9008, VT-9008, VT-9002, Ucon модель VT-9002", Ucon модели VT-9008, Ucon модели VT-9002, Ucon моделей VT-9002"," VT-9008"," VT-9008L"," VT-9008H, Ucon моделей VT-9002", Ucon моделей VT-9002, Ucon мод.VT-9008, Ucon мод.VT-9002, Ucon мод. VT-9008, Ucon мод. VT-9002, VT-9008, VT-9008L, VT-9008H, Ucon мод. VT-9002, Ucon VT-9008, UCON VT-9002, UCON VT-9002,
Производитель
Изготовитель - Фирма "Econ Technologies Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 293
Выдано извещений - 1
Кол-во периодических поверок - 182
Кол-во средств измерений - 60
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
№857 от 2022.04.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (33)
Наличие аналогов СИ: Аппаратура измерительно-управляющая для вибрационных испытаний (Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67328-17 Аппаратура измерительно-управляющая для вибрационных испытаний (Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H) Фирма "Econ Technologies Co., Ltd." (КИТАЙ ) |
67233-17 Системы управления виброиспытаниями и регистрации сигналов (ВС-407) ООО "Висом" (РОССИЯ г. Смоленск) |
|
67328-17 Аппаратура измерительно-управляющая для вибрационных испытаний (Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H) Фирма "Econ Technologies Co., Ltd." (КИТАЙ ) |
86258-22 Системы информационно-измерительные управляющие (ВС-407М) Общество с ограниченной ответственностью "Висом" (ООО "Висом") (РОССИЯ г. Смоленск) |
Все средства измерений Общество с ограниченной ответственностью "Висом" (ООО "Висом")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62011-15 30.10.2021 |
Аппаратура измерительно-управляющая для вибрационных испытаний, Premax мод. MI-8008, MI-8014, MI-8018, VT-6008 Фирма "Econ Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67328-17 02.05.2027 |
Аппаратура измерительно-управляющая для вибрационных испытаний, Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H Фирма "Econ Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Бесплатный
Кто поверяет Системы информационно-измерительные управляющие (ВС-407М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 20 | 2 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ООО "ПМЦ" (RA.RU.312726) | 24 | 7 | 10 | 14 | 0 | 20 | 10 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" (1513) | 6 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 7 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 12 | 0 | 9 | 0 | 9 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 53 | 31 | 12 | 0 | 39 | 31 | 8 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 16 | 3 | 12 | 0 | 15 | 2 | 12 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 10 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 67 | 5 | 0 | 66 | 0 | 45 | 0 | 45 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 3 | 1 | 1 | 2 | 1 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы информационно-измерительные управляющие (ВС-407М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 10326 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 10326 |
|
ФБУ Омский ЦСМ Омская область |
599 | 10326 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
13000 | 10326 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
8336 | 10326 |
Программное обеспечение
Программное обеспечение (ПО) служит для обработки измерительных данных, поступающих от преобразователей вибрации в аппаратуру с целью сбора, преобразования и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
VCS |
VCSTest |
5.0 (не ниже) |
1CEF39E5BAA 289B2 C706CB76EA4 1C9A7 |
MD5 |
Номер версии (идентификационный номер) отображается в диалоговом окне информации о программе. Производителем не предусмотрен иной способ идентификации ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H
Техническая документация фирмы «Econ Technologies Co., Ltd», Китай.
Поверка
Поверкаосуществляется по документу МП 204/3 - 05 - 2017 «Аппаратура измерительно - управляющая для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H фирмы «Econ Technologies Co., Ltd», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС » 13.03.2017 г.
Основным средством поверки является мультиметр цифровой Agilent 34411А (г/р №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус аппаратуры методом наклейки (рис. 1 - 4).
Изготовитель
Фирма «Econ Technologies Co., Ltd», Китай
Адрес: Building 4, 1418-41 Moganshan Rd., Hangzhou 310015, China
Phone: (86) 5718 817 83 17
Fax: (86) 5718 817 83 12
E-mail: sale@econ-group.com
Заявитель
Общество с ограниченной ответственностью «САНТЕК 2» (ООО «САНТЕК 2»)
Юр. Адрес: 123007, г. Москва, ул. 4-ая Магистральная, д. 11
Факт. Адрес: 125362, Москва, ул. Свободы, д. 31
Почтовый адрес: 125212, Москва, а/я 45
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов (напряжения) от вибропреобразователей (в состав аппаратуры не входят) в цифровой вид, обработке и формировании сигнала рассогласования для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится преобразование выходного напряжения преобразователя вибрации (акселерометра), установленного на объекте измерений в значение характеристики вибрации (виброскорость, виброускорение, виброперемещение), формирование сигнала рассогласования, формирование режимов проведения виброиспытаний, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
По результатам анализа сигналов от преобразователей вибрации, аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда. Аппаратура, кроме того, может использоваться в качестве виброанализатора, без цепи управления вибростендом, осуществляя сбор, обработку и хранение измерительных данных.
Модели VT-9002, VT-9008, VT-9008L, VT-9008H имеют следующие различия:
модель VT-9002 имеет 2 входных канала (напряжение/IEPE (ICPyTEDS/заряд) и 1 выходной канал управления DRIVE, USB интерфейс связи с компьютером;
модель VT-9008 имеет 8 входных каналов (напряжение/ IEPE (ICPyTEDS/заряд), 1 выходной канал управления DRIVE, 1 выход COLA, USB интерфейс связи с компьютером;
модель VT-9008L идентична модели VT-9008, вместо USB интерфейса связи с компьютером имеет интерфейс MB LAN 1000;
модель VT-9008H имеет энергонезависимую память увеличенного объёма, подключение всех типов датчиков производится к одному разъему, более компактный корпус.
Каждый входной канал аппаратуры включают в себя: 8 - разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналогоцифровой преобразователь входных сигналов.
Все модели имеют встроенный генератор, предназначенный для самокалибровки.
Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H приведен на рисунках 1- 4.
Рисунок 1 - Общий вид аппаратуры измерительно - управляющей для вибрационных испытаний Ucon модели VT-9002
Рисунок 2 - Общий вид аппаратуры измерительно - управляющей для вибрационных испытаний Ucon модели VT-9008
Рисунок 3 - Общий вид аппаратуры измерительно - управляющей для вибрационных испытаний Ucon модели VT-9008L
Рисунок 4 - Общий вид аппаратуры измерительно - управляющей для вибрационных испытаний Ucon модели VT-9008H
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Количество входных каналов, шт. |
модель VT-9002 |
2 |
|
модели VT-9008, VT-9008L, VT-9008H |
8 | |
|
Количество выходных каналов, шт. |
все модели |
1 |
|
Наименование характеристики |
Значение | |
|
Диапазон измерений:
|
от 0,001 до 100 от 0,001 до 100 от 0,001 до 10 | |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения, % |
±1 | |
|
Диапазон входного напряжения аналоговых входов, (пик), В |
от -10 до +10 | |
|
Диапазон рабочих частот, Гц |
св. 0,1 до 20000 | |
|
Относительная погрешность установки частоты, % |
0,01 | |
|
Условия эксплуатации: диапазон рабочих температур , 0С: |
от +10 до +45 | |
|
Габаритные размеры, В*Г*Ш, мм, не более |
Модель VT-9002 |
362x278x79 |
|
Модель VT-9008 |
455x355x92 | |
|
Модель VT-9008L |
440x355x90 | |
|
Модель VT-9008H |
400x300x60 | |
|
Масса, кг, не более |
Модель VT-9002 |
2,77 |
|
Модель VT-9008 |
4,25 | |
|
Модель VT-9008L |
4,5 | |
|
Модель VT-9008H |
4 | |
