Сведения о средстве измерений: 61564-15 Преобразователи термоэлектрические

Номер по Госреестру СИ: 61564-15
61564-15 Преобразователи термоэлектрические
(TCC926A)

Назначение средства измерений:
Преобразователи термоэлектрические модели TCC926A (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в системе подогрева воздуха на территории Новочеркасской ГРЭС (микрорайон Донской г. Новочеркасск Ростовская обл.).

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 18.04.2022
Срок свидетельства -
Номер записи - 152585
ID в реестре СИ - 374985
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "TC Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи термоэлектрические (TCC926A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "TC Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61564-15

Преобразователи термоэлектрические, TCC926A
Фирма "TC Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
77489-20

Преобразователи термоэлектрические, TC мод. 12-K-2000-176-1,0-2I-3P6M
Фирма "TC Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
78152-20
27.04.2025
Преобразователи термоэлектрические, 50
Фирма "TC Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
78090-20
22.04.2025
Термопреобразователи сопротивления, 50
Фирма "TC Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (TCC926A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи термоэлектрические (TCC926A)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в паспорте на ТП.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели TCC926A

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Поверка

Поверка

Основные средства поверки:

- эталонные 1, 2, 3- го разрядов (по ГОСТ 8.558-2009) ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

- термометр сопротивления ЭТС -100 эталонный 3 разряда (по ГОСТ 8.558-2009) с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 до плюс 660 °С;

- термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С.

  • - многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;

  • - горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.


Изготовитель


TC Ltd., Великобритания
P.O. Box 130, UXBRIDGE, UBB 2YS, United Kingdom
Tel: 01895 252222, Fax: 01895 273540
E-mail: info@tc.co.uk, www.tc.co.uk

Заявитель


ОАО «ЭМАльянс», г. Таганрог, ИНН 5036064310
Адрес: 347928, Ростовская обл., г. Таганрог, ул. Ленина 220
Тел: (8634) 34-29-51
Факс: (8634) 34-29-54

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из сменной измерительной вставки с одним чувствительным элементом - термопарой (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажными элементами и клеммной головки. В конструкции защитной арматуры предусмотрен специальный запорный клапан для подачи холодного сжатого воздуха.

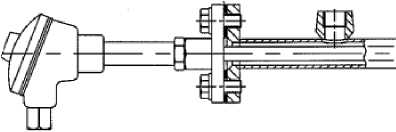

Общий вид ТП представлен на рисунке 1.

Внешний вид. Преобразователи термоэлектрические (TCC926A), http://oei-analitika.ru

Рис. 1. Внешний вид преобразователей термоэлектрических модели TCC926A.

: ~ _             _ —I ПЁЯ-


Преобразователь термоэлектрические модели TCC926A

10 шт.

10 экз.

Паспорт осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».


Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1

Условное обозна-

Класс

Рабочий диапазон измеряемых

Пределы допускаемых отклоне-

чение НСХ

допуска

температур, °С

ний ТЭДС от НСХ, °С

K

2

св. 0 до плюс 333

± 2,5

св. плюс 333 до плюс 1100

± 0,0075-|t|

Электрическое сопротивление изоляции ТП при температуре (25±10) °С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее:

Длина монтажной части ТП, мм, не более

Диаметр монтажной части ТП, мм

Рабочие условия эксплуатации ТП:
