Принцип действия термопреобразователей основан на свойстве платины изменять электрическое сопротивление с изменением температуры.

Основной частью термопреобразователей является сенсорный элемент из платиновой проволоки, помещенный в полужесткую минеральную изолированную, заполненную оксидом магния, трубу из нержавеющей стали.

Термопреобразователи сопротивления 50 выпускаются в модификациях 57 и 58, отличающихся конструктивными особенностями, габаритными размерами и массой. Термопреобразователи модификации 57 выпускаются с защитными гильзами, кабельным вводом или закрытой соединительной головкой, а термопреобразователи модификации 58 -пружинные с закрытой соединительной головкой.

Структура условного обозначения термопреобразователей модификации 58:

58 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - □ - □ - □ - EAC

• 1  2 3  4 5 6 7 8 9 10 11 12 13

• 1  - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение подгруппы Ex ia и Ex ib;

• 2 - индекс, обозначающий количество чувствительных элементов:

• 1 - один;

• 2 - два;

• 3 - три;

• 3 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);

• 4 - индекс, обозначающий диаметр монтажной части:

3.0mm - 3 мм;

3.2mm - 3.2 мм;

4.5mm - 4,5 мм;

4.75mm - 4.75 мм;

6.0mm - 6 мм;

6.35mm - 6.35 мм;

8.0mm - 8 мм;

• 5 - индекс, обозначающий схему соединения:

• 2 - двухпроводная;

• 3 - трехпроводная;

• 4 - четырехпроводная;

• 6 - индекс, обозначающий тип соединительной головки:

CE22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

CE22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

СЕ22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

• 7 - индекс, обозначающий длину подвижной монтажной части (от соединительной головки до резьбового соединения);

• 8 - индекс, обозначающий тип чувствительного элемента:

R100 - Pt100; R1000 - Pt1000;

• 9 - индекс, обозначающий класс допуска по ГОСТ 6651-2009: АА, А или В;

• 10 - индекс, обозначающий тип и размер резьбового соединения (12Т, 12Р, 12N или М20);

• 11 и 12 - индексы, обозначающие дополнительные опции (при наличии);

13 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам.

Структура условного обозначения термопреобразователей модификации 57:

57 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - □ - EAC

• 1   2 3  4 5 6 7 8 9 10  11

• 1  - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение подгруппы Ex ia и Ex ib;

• 2 - индекс, обозначающий количество чувствительных элементов:

• 1 - один;

• 2 - два;

• 3 - три;

• 3 - индекс, обозначающий диаметр монтажной части:

3.0mm - 3 мм;

3.2mm - 3.2 мм;

4.5mm - 4,5 мм; 4.75mm - 4.75 мм;

6.0mm - 6 мм;

6.35mm - 6.35 мм; 8.0mm - 8 мм;

• 4 - индекс, обозначающий схему соединения:

• 2 - двухпроводная;

• 3 - трехпроводная;

• 4 - четырехпроводная;

• 5 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);

• 6 - индекс, обозначающий тип соединения:

CE4CL( А) - защитная гильза с резьбовым соединением;

СЕ20 - кабельный ввод с подпружиненной вставкой для подключения к стандартной клеммной головке;

CE22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

CE22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

СЕ22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;

CE27 - закрытая двойная соединительная головка из литого сплава с двумя кабельными вводами под прямым углом друг к трубному вводу, с керамическим клеммным блоком;

SFSM(SFBM)xx-xxCBEX - защитная гильза с уплотнительным соединением (сальником) и соединительными проводами;

• 7 - индекс, обозначающий тип чувствительного элемента: R100 - Pt100;

R1000 - Pt1000;

• 8 - индекс, обозначающий класс допуска по ГОСТ 6651-2009: АА, А или В;

• 9 и 10 - индексы, обозначающие дополнительные опции (при наличии);

11 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам.

Общий вид термопреобразователей представлен на рисунке 1.

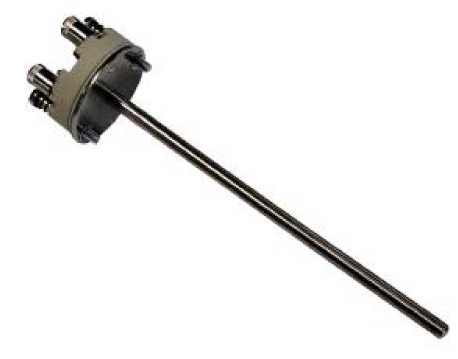

а) модификация 57 с соединением СЕ20

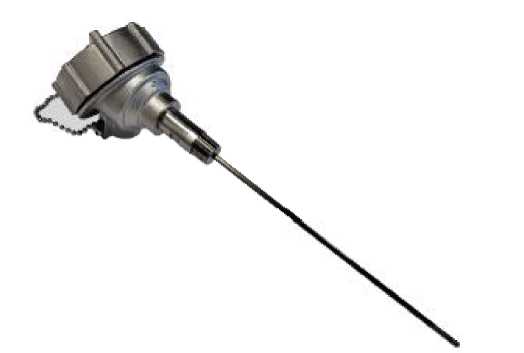

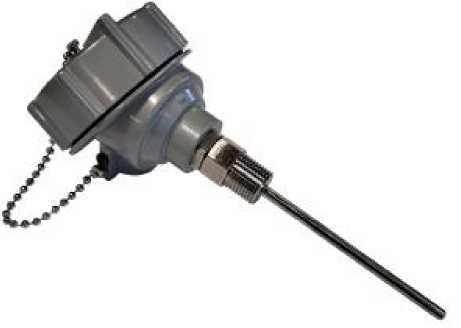

б) модификация 57 с соединением СЕ22

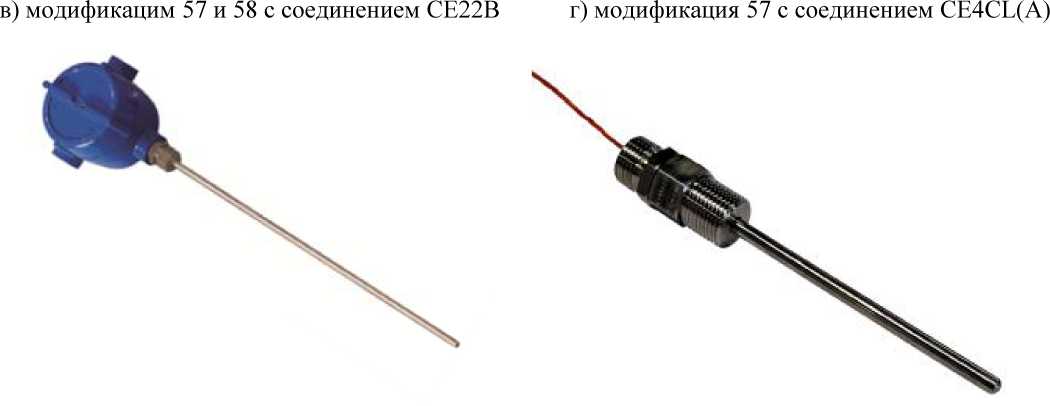

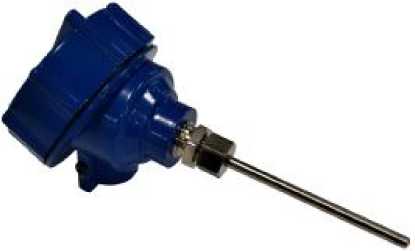

д) модификация 57 с соединением СЕ27

е) модификация 57 с соединением

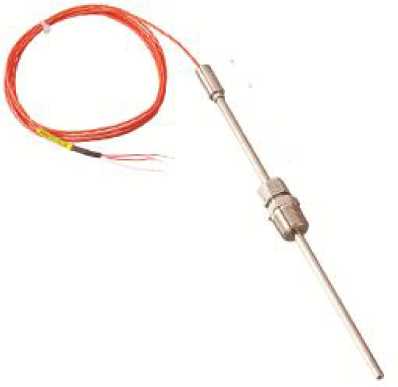

SFSM(SFBM)xx-xxCBEX

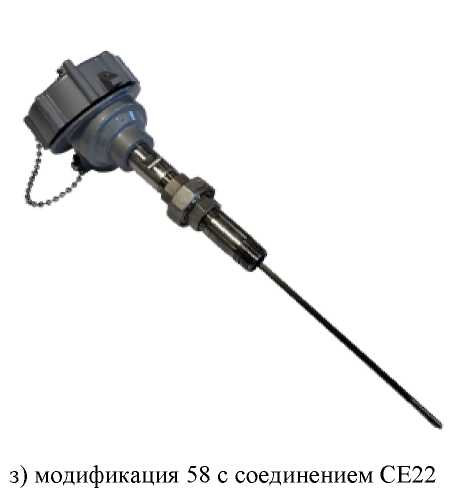

Рисунок 1 - Общий вид термопреобразователей
