Номер по Госреестру СИ: 78152-20
78152-20 Преобразователи термоэлектрические
(50)
Назначение средства измерений:
Преобразователи термоэлектрические 50 (далее - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, в том числе коррозийных.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям
термоэлектрическим 50
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-263-19 «Преобразователи термоэлектрические 50. Методика поверки», утвержденному ООО «ИЦРМ» 10.12.2019 г.
Основные средства поверки:
-
- калибратор температуры эталонный КТ-1100 (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 26113-03);
-
- калибратор температуры ЭЛЕМЕР-КТ-650К (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 60979-15);
-
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33744-07);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 65421-16);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57557-14);
- преобразователь термоэлектрический платинородий -платинородиевый эталонный ПРО (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41201-09);
- термометр цифровой эталонный ТЦЭ-005 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40719-15);
- измеритель температуры многоканальный прецизионный МИТ-8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11);
- вольтметр универсальный цифровой GDM-78261 ( регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
«TC Ltd.», Великобритания
Адрес: PO Box 130, Uxbridge, Middlesex, UB8 2YS, United Kingdom Телефон: +44 (0) 1895 252222 Факс: + 44 (0) 1895 273540
E-mail: info@tc.co.uk
Web-сайт: www.tc.co.uk
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Термопреобразователи состоят из измерительной вставки с чувствительным элементом, защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции.
Преобразователи термоэлектрические 50 выпускаются в модификациях 52 и 53, отличающихся конструктивными особенностями, габаритными размерами и массой. Термопреобразователи модификации 52 выпускаются с защитными гильзами, кабельным вводом или закрытой соединительной головкой, а термопреобразователи модификации 53 -пружинные с закрытой соединительной головкой.
Структура условного обозначения термопреобразователей модификации 53:
53 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - □ - □ - EAC
-
1 2 3 4 5 6 7 8 9 10 11 12
1 - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение
подгруппы Ex ia и Ex ib;
-
2 - индекс, обозначающий условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001: К, Т, J, N, E, R, S или B;
-
3 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);
-
4 - индекс, обозначающий материал оболочки:
-
321 - сталь 321 (только для НСХ К, J, Т и E);
310 - сталь 310 (только для НСХ К и N);
600 - Inconel 600 (только для НСХ К, N, J, R, S или B);
114 - Nicrobell D (только для НСХ К и N);
156 - Hastelloy X (только для НСХ К и N);
446 - AISI 446 (только для НСХ К);
800 - Incoloy 800 (только для НСХ К и N);
-
5 - индекс, обозначающий диаметр монтажной части:
3.0mm - 3 мм;
3.2mm - 3,2 мм;
4.5mm - 4,5 мм; 4.75mm - 4,75 мм;
6.0mm - 6 мм; 6.35mm - 6,35 мм;
8.0mm - 8 мм;
-
6 - индекс, обозначающий тип и схему соединения:
2I - двухпроводная; 2ID - трехпроводная;
2IT- четырехпроводная;
-
7 - индекс, обозначающий тип соединительной головки:
3P22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
3P22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
3P22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
-
8 - индекс, обозначающий длину подвижной монтажной части (от соединительной головки до резьбового соединения);
-
9 - индекс, обозначающий тип и размер резьбового соединения (12Т, 12Р, 12N или М20);
-
10 и 11 - индексы, обозначающие дополнительные опции (при наличии);
12 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам.
Структура условного обозначения термопреобразователей модификации 52:
52 (IS) - □ - □ - □ - □ - □ - □ - □ - □ - EAC
1 2 3 4 5 6 7 8 9 10
-
1 - наличие или отсутствие индекса, обозначающего взрывобезопасное исполнение подгруппы Ex ia и Ex ib;
-
2 - индекс, обозначающий условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001: К, Т, J, N, E, R, S или B;
-
3 - индекс, обозначающий длину монтажной части (до 200000 мм по заказу);
-
4 - индекс, обозначающий материал оболочки:
321 - сталь 321 (только для НСХ К, J, Т и E);
310 - сталь 310 (только для НСХ К и N);
600 - Inconel 600 (только для НСХ К, N, J, R, S или B);
114 - Nicrobell D (только для НСХ К и N);
156 - Hastelloy X (только для НСХ К и N);
446 - AISI 446 (только для НСХ К);
800 - Incoloy 800 (только для НСХ К и N);
-
5 - индекс, обозначающий диаметр монтажной части:
1.0mm - 1 мм;
1.5mm - 1,5 мм;
1.6mm - 1,6 мм;
2.0mm - 2 мм;
3.0mm - 3 мм;
3.2mm - 3,2 мм;
4.5mm - 4,5 мм;
4.75mm - 4,75 мм;
6.0mm - 6 мм;
6.35mm - 6,35 мм;
8.0mm - 8 мм; 12.7mm - 12,7 мм;
-
6 - индекс, обозначающий тип и схему соединения:
2I - двухпроводная; 2ID - трехпроводная;
2IT- четырехпроводная;
-
7 - индекс, обозначающий тип соединения:
3P4CL(A) или 3P2L(A) - защитная гильза с резьбовым соединением;
3P20 - кабельный ввод с подпружиненной вставкой для подключения к стандартной клеммной головке;
3P22 - закрытая соединительная головка из литого сплава с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
3P22B - закрытая соединительная головка из литого сплава (в голубом цвете) с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
3P22S - закрытая соединительная головка из нержавеющей стали с трубным и кабельным вводом под прямым углом друг к другу, с керамическим клеммным блоком;
3P27 - закрытая двойная соединительная головка из литого сплава с двумя кабельными вводами под прямым углом друг к трубному вводу, с керамическим клеммным блоком;
SFSM(SFBM)xx-xxCBEX - защитная гильза с уплотнительным соединением (сальником) и соединительными проводами;
-
8 и 9 - индексы, обозначающие дополнительные опции (при наличии);
10 - индекс EAC, подтверждающий соответствие заявленным Ex-маркировкам.

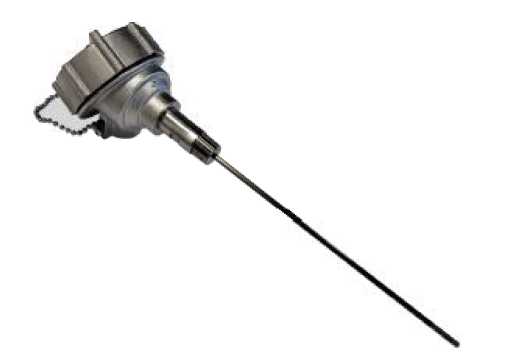

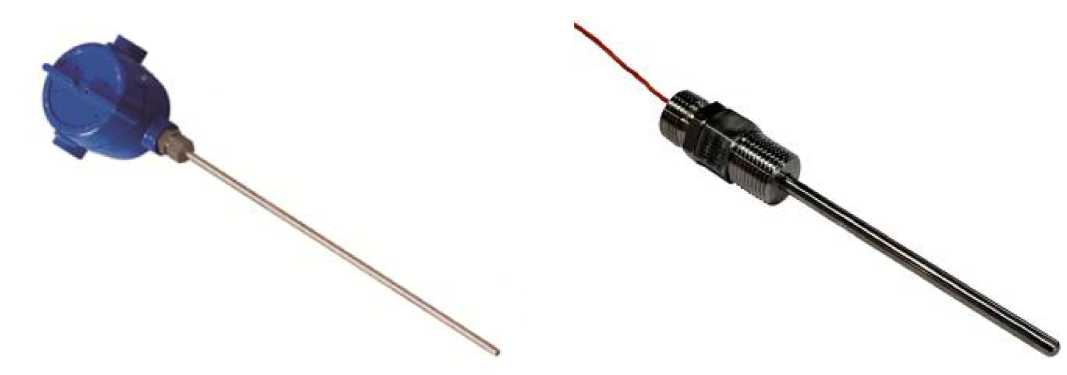

Общий вид термопреобразователей представлен на рисунке 1.
а) модификация 52 с соединением 3Р20

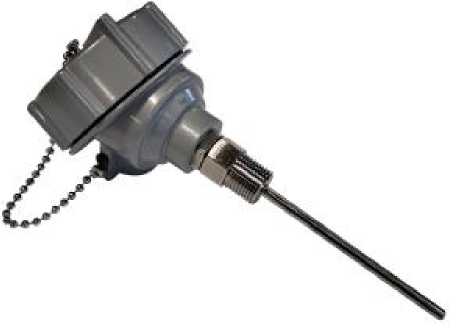

б) модификация 52 с соединением 3Р22

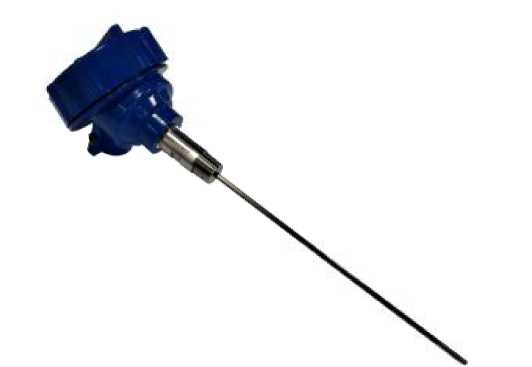

в) модификация 52 с соединением 3Р22В
г) модификация 52 с соединением
SFSM(SFBM)xx-xxCBEX

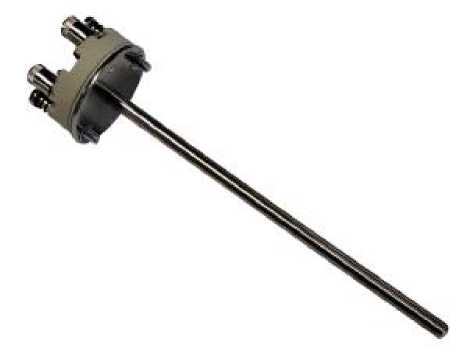

д) модификация 52 с соединением 3Р27

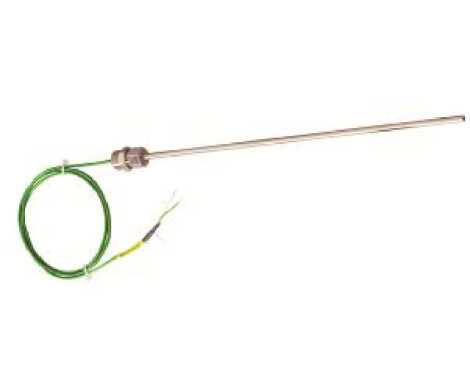

е) модификация 52 с соединением SFSM(SFBM)xx-xxCBEX

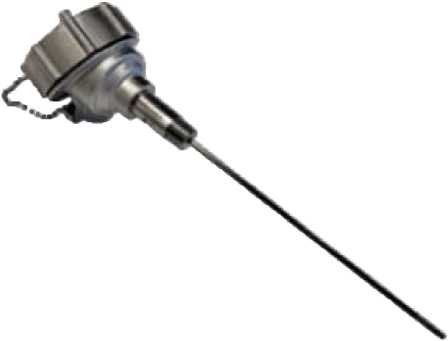

ж) модификации 52 с соединением 3P22S

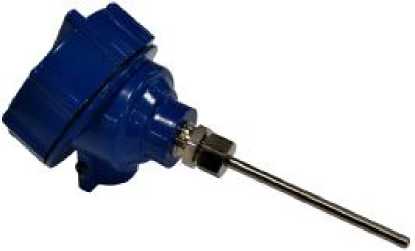

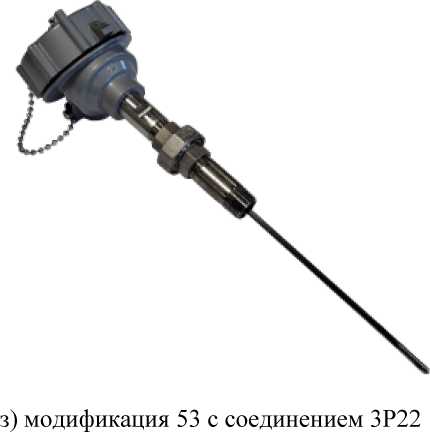

и) модификация 53 с соединением 3Р22В
к) модификация 53 с соединением 3P22S

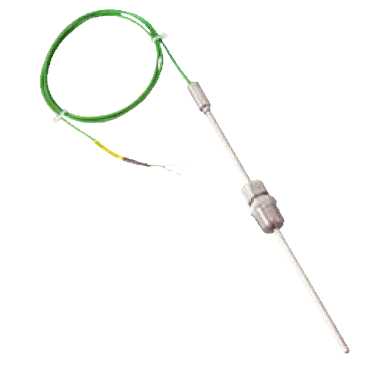

л) модификация 52 с соединениями 3P4CL(A) и 3P2L(A) Рисунок 1 - Общий вид термопреобразователей
Пломбирование термопреобразователей не предусмотрено.
Таблица 4 - Комплектность термопреобразователей
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический |
52 или 53 |
1 шт. |
Паспорт |
- |
1 экз. |
Потребительская тара |
- |
1 шт. |
Таблица 1 - Метрологические характеристики термопреобразователей
Наименование характеристики |
Значение |
Условное обозначение номинальной | |
статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
К; Т; J; N; E; R; S; B |
Диапазон измерений температуры, оС: - К |
от -200 до +1200 |
- Т |
от -200 до +350 |
- J |
от -40 до +750 |
- N |
от -200 до +1200 |
- E |
от -200 до +900 |
- R |
от 0 до +1600 |
- S |
от 0 до +1600 |
- B |
от +600 до +1600 |
Класс допуска по ГОСТ 6616-94 |
1, 2 или 3 |
Пределы допускаемых отклонений ТЭДС от НСХ в зависимости от класса допуска и диапазона измеряемых температур, °С |
Приведены в таблице 2 |
Таблица 2 - Пределы допускаемых отклонений ТЭДС от НСХ в зависимости от класса допуска и диапазона измеряемых температур
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
Класс допуска по ГОСТ 6616 94 |
Диапазон измерений о температуры, С |
Пределы допускаемых отклонений ТЭДС от НСХ в зависимости от класса допуска и диапазона измеряемых температур, °С |
К; N |
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,0151* ±2,5 |
2 |
от 0 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751* | |
1 |
от 0 до +375 включ. св. +375 до +1200 |
±1,5 ±0,0041* | |
Т |
3 |
от -200 до -67 включ. св. -67 до +40 |
±0,0151* ±1,0 |
2 |
от -40 до +133 включ. св. +133 до +350) |
±1,0 ±0,00751* | |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041* | |
J |
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751* |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041* | |
E |
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,0151* ±2,5 |
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751* | |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041* | |
R, S |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,0025 •t* |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,5 ±[1,0+0,003-(t-1100)l* | |
B |
3 |
от +600 до +800 включ. св. +800 до +1700 |
±4,0 ±0,0051* |
2 |
от +600 до +1600 |
±0,0025 •t* | |
* t - значение измеряемой температуры. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |
52 |
53 | |
Электрическое сопротивление изоляции термопреобразователя при температуре (25±10) °С и относительной влажности от 45 до 80 %, МОм, не менее |
1000 |
Продолжение таблицы 3
Наименование характеристики |
Значение для модификации | |
52 |
53 | |
Испытательное напряжение при проверке электрической прочности изоляции термопреобразователя без пробоя и перекрытия в течение 1 мин, В |
500 | |
Габаритные размеры (диаметрхдлина), мм, не более |
119x200000 |
100x200000 |
Длина монтажной части, мм, не более |
200000 |
200000 |
Диаметр монтажной части, мм |
от 1,0 до 12,7 |
от 3 до 8 |
Масса, кг |
от 0,05 до 145* |
от 1 до 65* |
Рабочие условия измерений:
о воздуха, С
|
от -52 до +60 90 | |
Степень защиты по ГОСТ 14254-2015 |
IP64 | |
Маркировка взрывозащиты |
1Ex d IIC T6..,T1 Gb / Ex tb IIIC T80"C.. ,T440"C Db 1Ex ib IIC T6.T1 Gb / Ex ib IIIC T80"C.T440"C Db 1Ex ia IIC T6...T1 Ga / Ex ia IIIC T80"C.T440"C Da | |
Средний срок службы, лет, не более |
10 | |
Средняя наработка на отказ, ч |
50 000 | |
* В зависимости от материала и длины монтажной части. |
