Номер по Госреестру СИ: 61525-15
61525-15 Термопреобразователи сопротивления платиновые
(SITRANS TS)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серии SITRANS TS (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 8
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки (в случае, если позволяет конструкция ТС).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на ТС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым серии SITRANS TS
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «SIEMENS AG». ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;
-
- мегомметр М4100/3, рабочее напряжение до 500 В.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
1. Фирма «Siemens AG», подразделение «Siemens Sensors and Communication Ltd.», КНР Адрес: No. 117, Guangxian Road, Qixianling, High-Tech Industry Zone, Dalian City, Liaoning Province 116023, P.R. China2. Фирма «Siemens S.A.S.», Франция
Адрес: 1 Chemin de la Sandlach, F-67506 Haguenau, Cedex, France
Заявитель
обществом с ограниченной ответственностью «Сименс» (ООО «Сименс»)Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9 ИНН 7725025502
Телефон: +7(495)737-10-00, Факс: +7(495)737-10-01
www.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

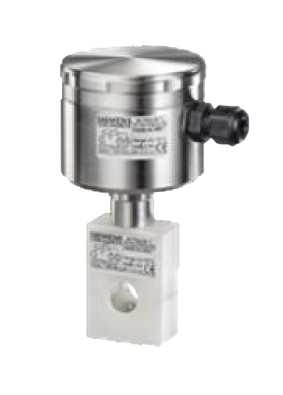

Термопреобразователи серии SITRANS TS изготовляются следующих моделей: SITRANS TSinsert, SITRANS TS100, SITRANS TS200, SITRANS TS300, SITRANS TS500, которые отличаются друг от друга конструктивным исполнением и назначением. ТС модели SITRANS TSinsert являются сменными измерительными вставками для ТС модели SITRANS TS500.
Термопреобразователи серии SITRANS TS состоят из измерительной вставки с одним или двумя тонкопленочными (TF) или проволочными (WW) платиновыми чувствительными элементами, защитной арматуры с различными видами технологических соединений и монтажных элементов, защитной головки (SITRANS TS300, SITRANS TS500) или без неё (SITRANS TSinsert, SITRANS TS100, SITRANS TS200) - с удлинительными проводами, разъемами различной конструкции или клеммной платформой. Защитные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТС предусматривает возможность встраивания в них измерительных преобразователей серии SITRANS T с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus.
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
Фотографии общего вида ТС приведены на рисунках 1-5.

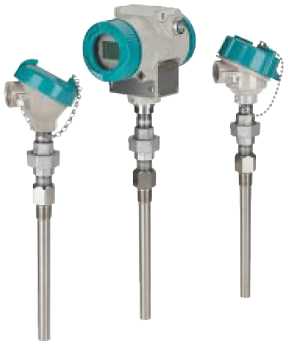

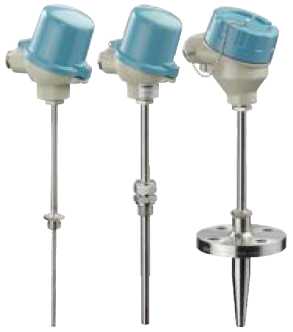

Рис.1 SITRANS TS500
;ct

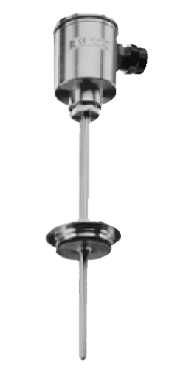

Рис.2 SITRANS TS300

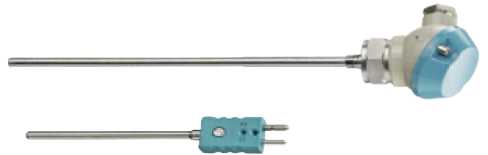

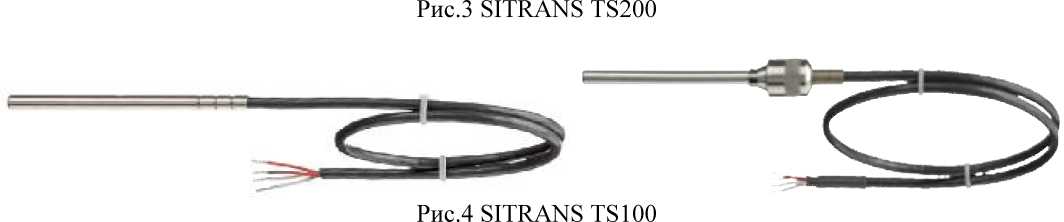

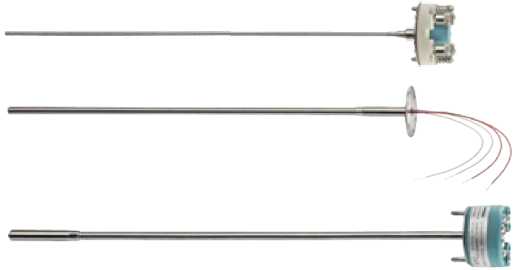

Рис.5 SITRANS TSinsert
Диапазон измеряемых температур, °С:
-
- для ТС с тонкопленочными ЧЭ:...........................................от минус 50 до плюс 400;
-
- для термопреобразователей с проволочными ЧЭ:....................от минус 196 до плюс 600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по
МЭК 60751/ГОСТ 6651-2009:.................................................................................Pt100
Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:............. 100
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009:.........................................АА, А, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, °С:
-
- для тонкопленочных ЧЭ:
класс АА: ±(0,1+0,0017|t|) (от 0 до плюс 150 °С);
класс А: ±(0,15+0,002|t|) (от минус 30 до плюс 300 °С);
класс В: ±(0,30+0,005|t|) (от минус 50 до плюс 400 °С)
-
- для проволочных ЧЭ:
класс АА: ± (0,1+0,0017|t|) (от 0 до плюс 150 °С);
класс А: ±(0,15+0,002|t|) (от минус 100 до плюс 450 °С);
класс В: ±(0,30+0,005|t|) (от минус 196 до плюс 600 °С)
Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной
влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее: ..................................100
Диаметр измерительной вставки ТС, мм:.............................................................3; 6
Диаметр защитной арматуры ТС, мм:............................................................от 9 до 24
Длина монтажной части ТС (в зависимости от модели и исполнения), мм:.......от 50 до 5000
(возможна большая длина по спецзаказу)
Степень защиты защитной головки ТС по ГОСТ 14254-96:............IP54, IP65, IP66, IP67, IP68
Рабочие условия эксплуатации ТС:
-
- температура окружающей среды, °С
-
- от минус 50 до плюс 100 (без установленного ИП, металлическая головка);
-
- от минус 50 до плюс 85 (без установленного ИП, пластиковая головка);
-
- от минус 40 до плюс 85 (с установленным ИП SITRANS T)
-
- относительная влажность воздуха, %, не более:......................................................98
Масса, кг:..................................от 0,1 до 6 (в зависимости от модели и исполнения ТС)
Средний срок службы ТС, лет, не менее:...............................................................10.
