Номер по Госреестру СИ: 61183-15
61183-15 Трансформаторы тока
(F35-CT)
Назначение средства измерений:
Трансформаторы тока F35-CT предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах)
Отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока F35-CT-
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
-
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
-
3. МЭК 61869-2 «Трансформаторы тока».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5, КТ 0,05;
-
- прибор сравнения КНТ-05, пределы основной абсолютной погрешности ±(0,001±0,03А) мин;
-
- магазин нагрузок МР3027, ± 4 % от номинального тока.
Изготовитель
ALSTOM Grid AG, ШвейцарияCarl-Sprecher-Strasse 3, 5036 Oberentfelden
Тел: +(41) 058 506 13 33
Факс: +(41) 058 506 13 47
Заявитель
ЗАО «АЛЬСТОМ Грид»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 32а.
тел.(495) 737 49 79, факс (499) 748 12 68. e-mail: info@alstom.com
лист № 6 всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов тока F35-CT заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока F35-CT выпускают в трех модификациях (F35-CT4, F35-CT5, F35-CT41), отличающихся друг от друга габаритными размерами, рабочим напряжением, токами термической стойкости и номинальным первичным током.
Трансформаторы тока F35-CT являются трехфазными трансформаторами в алюминиевом корпусе. Токоведущие проводники, проходящие через центры тороидальных сердечников служат первичными обмотками трансформаторов. Выводы вторичных обмоток для измерения и защиты выведены в клеммную коробку, расположенную на корпусе трансформатора.
Трансформаторы тока F35-CT предназначены для внутренней установки в составе КРУЭ. Длина корпуса трансформаторов зависит от количества вторичных обмоток.
Климатическое исполнение и категория размещения соответствует У3 по ГОСТ 1515069.

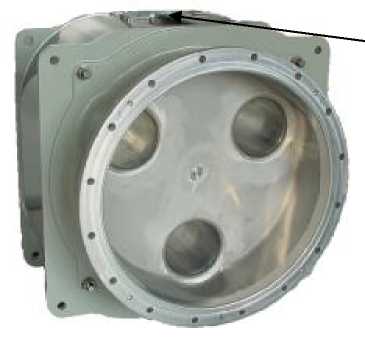

Внешний вид трансформаторов тока F35-CT и место пломбирования представлены на рисунке 1.

* -
Рисунок 1 - Внешний вид и место пломбирования трансформаторов тока F35-CT
Место пломбирования
лист № 2 всего листов 6
Трансформатор тока F35-CT4, F35-CT5, F35-CT41- 1 шт. Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз.
1. модификация F35-CT4
Наименование характеристики |
Значение | |||||||
Номинальное напряжение, кВ |
110 | |||||||
Ток термической стойкости, кА |
до 40 | |||||||
Время протекания тока термической стойкости, с |
1-3 | |||||||
Количество вторичных обмоток |
От 1 до 7 | |||||||
Номинальный вторичный ток, А |
1 или 5 | |||||||
Номинальный первичный ток, А |
100; 150;200;300;400;500;600;750;800;1000;1200; 1500;2000;3000 | |||||||
Класс точности |
Измерительные обмотки |
Защитные обмотки | ||||||
0,1 |
0,2 |
0.2S |
0,5 |
0,5S |
1,0 |
5Р |
10Р | |
Вторичная нагрузка в классах точности (cosф=0,8), ВА |
От 2,5 до 100 |
От 10 до 100 | ||||||
Номинальный коэффициент безопасности измерительных обмоток |
От 5 до 30 |
- | ||||||
Номинальная предельная кратность тока обмоток для защиты, не менее |
- |
От 10 до 50 | ||||||
Средний срок службы, не менее лет |
40 | |||||||
Масса не более, кг |
От 200 до 700 | |||||||
Габаритные размеры:
не более, мм |
500, 600, 800, 1000 675 675 |
2. модификация F35-CT41
Наименование характеристики |
Значение | |||||||
Номинальное напряжение, кВ |
110 | |||||||
Ток термической стойкости, кА |
до 40 | |||||||
Время протекания тока термической стойкости, с |
1-3 | |||||||
Количество вторичных обмоток |
От 1 до 7 | |||||||
Номинальный вторичный ток, А |
1 или 5 | |||||||
Номинальный первичный ток, А |
100; 150;200;300;400;500;600;750;800;1000;1200; 1500;2000;3000 | |||||||
Класс точности |
Измерительные обмотки |
Защитные обмотки | ||||||
0,1 |
0,2 |
0.2S |
0,5 |
0,5S |
1,0 |
5Р |
10Р | |
Вторичная нагрузка в классах точности (cosф=0,8), ВА |
От 2,5 до 100 |
От 10 до 100 | ||||||
Номинальный коэффициент безопасности измерительных обмоток |
От 5 до 30 |
- | ||||||
Номинальная предельная кратность тока обмоток для защиты, не менее |
- |
От 10 до 100 | ||||||
Средний срок службы, не менее лет |
40 | |||||||
Масса не более, кг |
От 200 до 700 | |||||||
Габаритные размеры:
не более, мм |
650, 850, 1050 740 670 |
лист № 4 всего листов 6
-
3. модификация F35-CT5
Наименование
характеристики
Значение
Номинальное напряжение, кВ
110; 150
Ток термической стойкости, кА
до 50
Время протекания тока термической стойкости, с
1-3
Количество вторичных обмоток
От 1 до 7
Номинальный вторичный ток, А
1 или 5
Номинальный первичный ток, А
100; 150;200;300;400;500;600;750;800;1000;1200; 1500;2000;3000;4000
Класс точности
Измерительные обмотки
Защитные обмотки
0,1 0,2 0.2S 0,5 0,5S 1,0
5Р 10Р
Вторичная нагрузка в классах точности (cosф=0,8), ВА
От 2,5 до 100
От 10 до 100
Номинальный коэффициент безопасности измерительных обмоток
От 5 до 30
-
Номинальная предельная кратность тока обмоток для защиты, не менее
-
От 10 до 50
Средний срок службы, не менее лет
40
Масса не более, кг
От 300 до 1700
Габаритные размеры:
-
- длина
-
- ширина
-
- высота
не более, мм
500, 600, 800 1000
815, 805
-
