Номер по Госреестру СИ: 78706-20
78706-20 Трансформаторы тока
(F35-CT5)
Назначение средства измерений:
Трансформаторы тока F35-CT5 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2020
Срок свидетельства -
Номер записи - 177831
ID в реестре СИ - 1380816
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
F35-CT5,
Производитель
Изготовитель - Фирма "ALSTOM Grid AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1196 от 2020.07.14 ПРИКАЗ, об утверждении типов СИ 32 КИБ
Наличие аналогов СИ: Трансформаторы тока (F35-CT5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALSTOM Grid AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46841-11 25.05.2016 |
Трансформаторы тока измерительные, B65-CT Фирма "ALSTOM Grid AG" (ШВЕЙЦАРИЯ ) |
ОТ |
8 лет |
|
50605-12 20.07.2017 |
Трансформаторы тока измерительные, F35-CT Фирма "ALSTOM Grid AG" (ШВЕЙЦАРИЯ ) |
ОТ |
8 лет |
|
61183-15 20.07.2021 |
Трансформаторы тока, F35-CT Фирма "ALSTOM Grid AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
8 лет |
|
78706-20 |
Трансформаторы тока, F35-CT5 Фирма "ALSTOM Grid AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы тока (F35-CT5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 |
Стоимость поверки Трансформаторы тока (F35-CT5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока F35-CT5
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма «ALSTOM Grid AG», Швейцария
Адрес: Carl-Sprecher-Strasse 3, 5036 Oberentfelden
Телефон: +7 41 62 737 36 49
Факс: +7 41 62 737 33 47
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-сайт: www.ackye.ru E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются трехфазными трансформаторами в алюминиевом корпусе. Токоведущие проводники, проходящие через центры тороидальных сердечников, служат первичными обмотками трансформаторов. Выводы вторичных обмоток для измерения и защиты выведены в клеммную коробку, расположенную на корпусе трансформатора. Клеммная коробка закрывается крышкой, которая пломбируется с целью ограничения доступа к измерительным цепям.

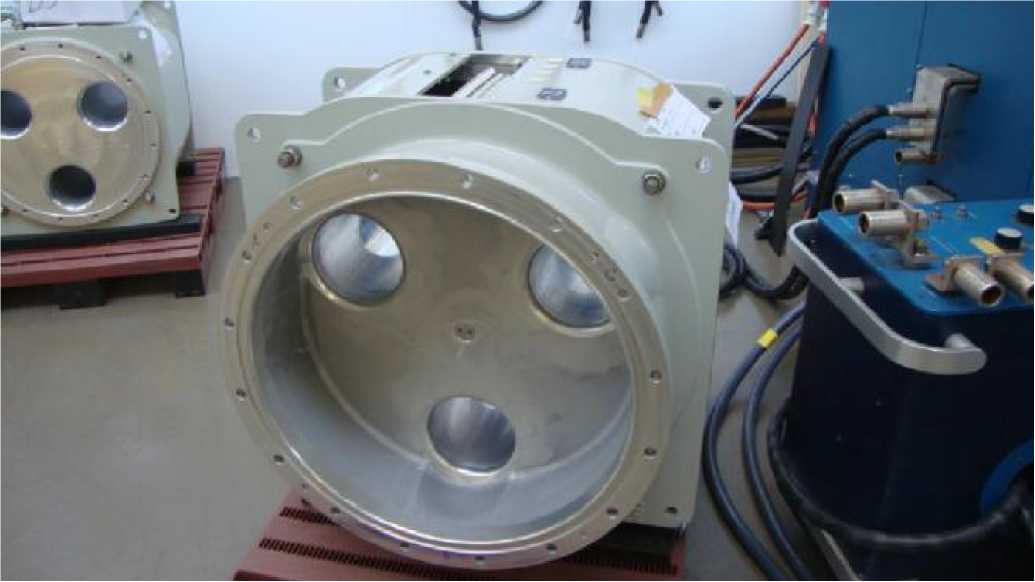

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
2011/43794-1005/1/D5, 2011/43794-1005/2/D5, 2011/43794-1005/3/D5, 2011/43794-1005/4/D5, 2011/43794-2005/1/D5, 2011/43794-2005/2/D5, 2011/43794-2005/3/D5, 2011/43794-2005/4/D5 | |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
400 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1ТА |
5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для заводских номеров | |
|
2011/43794-1005/1/D6, 2011/43794-1005/2/D6, 2011/43794-2005/1/D6 |
2011/43794-2005/1/D8, 2011/43794-2005/2/D8 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
200 |
500 |
|
Номинальный вторичный ток 12ном, А |
1 |
1 |
|
Номинальная частота £ном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток |
0,2S |
0,2S |
|
для измерений и учета | ||
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1ТА |
5 |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
