Номер по Госреестру СИ: 61006-18
61006-18 Кондуктометры портативные
(КП-150МИ)
Назначение средства измерений:
Кондуктометры портативные КП-150МИ предназначены для измерения удельной электропроводимости (УЭП) и температуры водных растворов. Кондуктометры могут применяться для определения массовой концентрации солей в водных растворах в пересчете на NaCl (условного солесодержания - УСС) и расчета электропроводимости, приведенной к 25 оС ( УЭП25).
Внешний вид.
Кондуктометры портативные
Рисунок № 1
Внешний вид.
Кондуктометры портативные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 02.10.2019
Номер записи - 151956
ID в реестре СИ - 374356
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет, мод. КП-150МИ, мод КП-150МИ, мод .КП-150МИ, КП-150МИ, исполнение КП-150.1МИ, КП-150МИ, КП-150.2МИ, КП-150.1МИ, КП-150 МИ, Кондуктометры портативные КП-150МИ, исполнение КП-150МИ, исполнение КП-150.1МИ, исп. КП-150МИ, -,
Производитель
Изготовитель - ООО "Аквакон"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Гомель
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 232
Выдано извещений - 6
Кол-во периодических поверок - 221
Кол-во средств измерений - 90
Кол-во владельцев - 49
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№759 от 2015.06.30 Об утверждении типов средств измерений
№381 от 2018.02.26 Об утверждении типа средств измерений
№298 от 2019.02.20 О переоформлении свидетельства об утверждении типа средства измерений № 56560 "Экспресс-анализаторы Easy Reader" и внесении изменений в описание типа
№2158 от 2020.12.21 Об утверждении типа средств измерений
Наличие аналогов СИ: Кондуктометры портативные (КП-150МИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Аквакон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61006-15 30.06.2020 |
Кондуктометры портативные, КП-150МИ ООО "Аквакон" (БЕЛАРУСЬ г.Гомель) |
ОТ МП |
1 год |
|
61006-18 02.10.2019 |
Кондуктометры портативные, КП-150МИ ООО "Аквакон" (БЕЛАРУСЬ г.Гомель) |
ОТ МП |
1 год |
|
92240-24 30.10.2028 |
Термометры лабораторные электронные, ЭТ-150МИ ООО "Аквакон" (БЕЛАРУСЬ г.Гомель) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Кондуктометры портативные (КП-150МИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ" (RA.RU.311509) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 30 | 0 | 26 | 1 | 16 | 0 | 16 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 6 | 0 | 5 | 0 | 4 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 2 | 4 | 0 | 4 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 11 | 1 | 0 | 11 | 3 | 11 | 0 | 11 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Кондуктометры портативные (КП-150МИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6020 | 6122 |
|
ФБУ Калининградский ЦСМ Калининградская область |
6500 | 6122 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5084 | 6122 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
6764 | 6122 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
2508 | 6122 |
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V1.XX, где ХХ - метрологически незначимая часть |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного преобразователя и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам портативным КП-150МИГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 490419429/001-2014 Кондуктометр портативный КП-150МИ. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.2442-2014 (ИДСТ.414311.002 Д1) «Кондуктометры портативные КП-150МИ. Методика поверки», утвержденному РУП «Гомельский центр стандартизации, метрологии и сертификации» 20.10.2014 г. (в редакции Извещения ИДСТ 0101 об изменении, утвержденного РУП «Гомельский центр стандартизации, метрологии и сертификации» 25.08.2017 г.).
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.457-2015;
-
- магазин сопротивлений Р4002, диапазон от 10 кОм до 10 МОм, класс точности 0,05 (регистрационный номер 2224-66);
-
- магазин сопротивлений МСР-60М, диапазон (от 0 до 104) Ом, класс точности 0,02 (регистрационный номер 2751-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с рисунком 2.
Изготовитель
Общество с ограниченной ответственностью «Аквакон (ООО «Аквакон»), Республика БеларусьАдрес: 246029, г. Гомель, ул. Карбышева, 12, ком. 2-8
Тел./факс: +375(232)40-57-09
E-mail: spek@tut.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИ-ИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Е-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия основан на преобразовании тока, протекающего между электродами в электрохимической ячейке датчика под воздействием приложенного переменного напряжения, в значение удельной электропроводимости, а также на преобразовании сопротивления, встроенного в датчик термоэлемента, в значение температуры.
Кондуктометры состоит из первичного измерительного преобразователя (в дальнейшем -датчик) и вторичного измерительного преобразователя (в дальнейшем преобразователь. В комплекте с преобразователем можно использовать следующие датчики :
ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости обессоленных вод;
ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости технологических растворов и природных вод.
Кондуктометры выпускаются в следующих исполнениях:
КП-150МИ - кондуктометры укомплектованные датчиками ДЭ-01 и ДЭ-02, предназначенные для измерений удельной электропроводимости обессоленных, природных вод и технологических растворов.
КП-150.1 МИ - кондуктометры, укомплектованные датчиком ДЭ-01, предназначенные для измерений удельной электропроводимости обессоленных вод.
КП-150.2МИ - кондуктометры, укомплектованные датчиком ДЭ-02, предназначенные для измерений удельной электропроводимости природных вод и технологических растворов.
Кондуктометры могут измерять, используя как погружную, так и проточную измерительную ячейку, входящую в комплект поставки.
Результаты измерений выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы на персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145 (RS-232C).
Питание кондуктометров осуществляется от автономного источника питания.

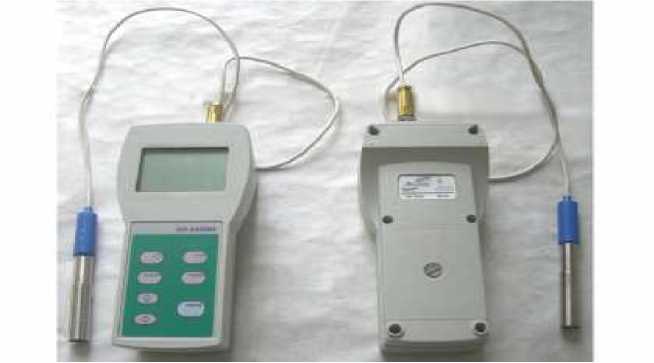

Рисунок 1 - Внешний вид кондуктометров портативных КП-150МИ
Схема пломбировки для защиты от несанкционированного доступа и обозначение мест для нанесения знаков поверки приведена на рисунке 2.
Место нанесения знака
поверки Место пломбировки
Рисунок 2 - Схема пломбировки для защиты от несанкционированного доступа, обозначения места нанесения знака поверки
Таблица 4 - Комплект поставки кондуктометров портативных КП-150МП
|
Наименование |
Количество, шт. |
ПК-150МИ |
ПК-150.1МИ |
ПК-150.2МИ |
|
Преобразователь |
1 |
+ |
+ |
+ |
|
Датчик ДЭ-01 |
+ |
+ |
- | |
|
Датчик ДЭ-02 |
+ |
- |
+ | |
|
Ячейка проточная |
+ |
+ |
+ | |
|
Формуляр |
+ |
+ |
+ | |
|
Руководство по эксплуатации |
+ |
+ |
+ | |
|
Примечание - Формуляр включает методику поверки | ||||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений УЭП с датчиком: |
|
Наименование характеристики |
Значение |
|
- ДЭ-01, |
от 0,1 до 200,0 мкСм/см |
|
- ДЭ-02 |
от 10 мкСм/см до 20,00 мСм/см |
|
Пределы допускаемой основной абсолютной погрешности измерений УЭП при температуре анализируемого раствора 25±1 оС с датчиком, мкСм/см: | |
|
- ДЭ-01 |
±(0,003 + 0,015%) |
|
- ДЭ-02 |
±(0,03 + 0,015%), |
|
где х - измеренное значение УЭП, мкСм/см | |
|
Диапазон измерений температуры рабочей среды, оС |
от +5 до +50 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры рабочей среды, оС |
±1,0 |
|
Предел допускаемой дополнительной погрешности измерений УЭП, доли основной погрешности, обусловленной изменением: - температуры рабочей среды от 10 до 40 оС от номинального значения 25оС |
1,5 |
|
- температуры окружающего воздуха от минус 10 до +55 оС, на каждые 10оС от номинального значения 25оС |
0,5 |
|
- расхода рабочей среды через проточную ячейку от 2 до 3 и от 5 до 12 л/ч |
0,25 |
|
Пределы допускаемой относительной погрешности расчета УСС (по таблице в РЭ), % |
±1,0 |
|
Предел допускаемой относительной | |
|
погрешности приведения измеренной УЭП к УЭП при 25оС, % |
± 0,5% |
|
Дискретность показаний на дисплее для: - УЭП25оС в интервале показаний : | |
|
- от 0,1 до 9999, мкСм/см, |
от 0,001 до 1 |
|
- от 10,00 до 19,99, мСм/см |
0,01 |
|
- УСС (в пересчете на NCl), в интервале | |
|
показаний: | |
|
- от 20,0 до 999,0, мкг/дм3 |
0,1 |
|
- от 1000 до 999,9, мкг/дм3 |
1 |
|
- от 10 до 99,9 , мг/дм3 |
0,01 |
|
- от 100 до 999,9 , мг/дм3 |
0,1 |
|
- от 1000 до 9999 , мг/дм3 |
1 |
|
- от 10,0 до 12,00, г/дм3 |
0,01 |
|
- температура рабочей среды от 5,0 до 50,0 |
0,1 |
|
Время установления показаний УЭП (Т90), с |
30 |
|
Нормальные условия измерений: - температура рабочей среды, оС |
от +17 до +23 |
|
- температура окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
от 1,25 до 1,5 |
|
Наименование характеристики |
Значение |
|
ячейке, дм 3/ч |
от 3 до 5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Источник питания четыре элемента с напряжением, В |
от 1,25 до 1,7 |
|
Электрический ток потребляемый кондуктометрами от источника питания, мА, на более |
10 |
|
Габаритные размеры, мм: - преобразователь |
210х100х60 |
|
- датчик |
130 х18 х18 |
|
- проточная ячейка |
130х50х40 |
|
Длина кабеля, мм, не более |
850 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- преобразователя |
0,3 |
|
- датчика |
0,1 |
|
- проточной ячейки |
0,1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от -10 до +55 |
|
- температура рабочей среды, оС |
от +5 до +50 |
|
- относительная влажность окружающего | |
|
воздуха при 30 оС, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
