Номер по Госреестру СИ: 61003-15
61003-15 Преобразователи давления измерительные
(SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280))
Назначение средства измерений:
Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280) (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного, абсолютного давления и разности давлений газообразных и жидких сред, а также пара в аналоговый выходной сигнал постоянного тока или напряжения или в цифровой код (цифровую индикацию).
Преобразователи могут применяться для измерений других величин, функционально связанных с давлением (уровень, плотность и расход жидкости).
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5

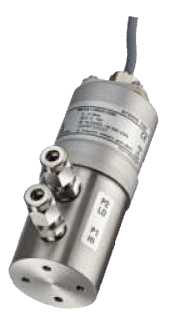

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 28.07.2025
Номер записи -
ID в реестре СИ - 374352
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MPS типа 7MF1570, EJX и другие, DSIII модель 7MF4233, DSIII FF 7MF4335, DSIII 7MF4433, DSIII 7MF4033, DSIII 7MF, DSIII, DS III 7MF4033, DS III, DS, 7MF4433-1EA22, 7MF4433, 7MF4333, 7MF4233, 7MF4033, 7MF1565, 7MF DSlll, 7MF 4033,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 2196
Выдано извещений - 4
Кол-во периодических поверок - 1122
Кол-во средств измерений - 1453
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 9339 дн.
Приказы РСТ, где упоминается данный тип СИ
№759 от 2015.06.30 Об утверждении типов средств измерений
№1299 от 2020.07.28 ПРИКАЗ о продлении свидетельств СИ 28 шт
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61003-15 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280)) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
32854-13 Датчики давления (Метран-150) АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
61003-15 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280)) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61003-15 28.07.2025 |
Преобразователи давления измерительные, SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев |
|
60851-15 24.04.2025 |
Преобразователи измерительные, SITRANS T Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 446 | 0 | 183 | 0 | 446 | 0 | 183 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 410 | 3 | 37 | 301 | 2 | 373 | 37 | 301 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СМЦ" (RA.RU.312796) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "БКО"; АО "БОРОВИЧСКИЙ КОМБИНАТ ОГНЕУПОРОВ" (RA.RU.310674) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - УРАЛ" (RA.RU.311708) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 43 | 0 | 43 | 1 | 43 | 0 | 43 | ||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 78 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 124 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "БКО"; АО "БОРОВИЧСКИЙ КОМБИНАТ ОГНЕУПОРОВ" (RA.RU.310674) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| АО "АНХК" (RA.RU.311979) | 8 | 1 | 6 | 0 | 7 | 1 | 6 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 2 | 0 | 0 | 0 | 2 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 29 | 0 | 27 | 0 | 25 | 0 | 25 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 219 | 82 | 0 | 219 | 0 | 219 | 0 | 219 | ||
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "БАЛТИЙСКИЙ ЗАВОД" (РОСС RU.0001.310342) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Боровичский комбинат огнеупоров" (RA.RU.310674) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 33 | 0 | 33 | 0 | 33 | 0 | 33 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - СЕВЕР" (RA.RU.311788) | 48 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| АО "ТЕККНОУ" (RA.RU.312839) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "БАЛТИЙСКИЙ ЗАВОД" (РОСС RU.0001.310342) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 82 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - УРАЛ" (RA.RU.311708) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Томский ЦСМ» (RA.RU.311225) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 127 | 3 | 0 | 127 | 0 | 127 | 0 | 127 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 58 | 0 | 58 | 0 | 58 | 0 | 58 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "БАЛТИЙСКИЙ ЗАВОД" (РОСС RU.0001.310342) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "АСУМС" (RA.RU.312418) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО «АНПЗ ВНК» (RA.RU.312532) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 10 | 0 | 10 | 1 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3546 | 2626 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3698 | 2626 |
|
ФБУ Иркутский ЦСМ Иркутская область |
2738 | 2626 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2626 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2152 | 2626 |
Программное обеспечение
Встроенное программное обеспечение (ПО) преобразователей используется для передачи результатов измерения, настройки, самодиагностики преобразователей и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа.
Идентификационные данные встроенной части ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
DSIII HART |
7MF4..3 |
|
DSIII Profibus |
7MF4..4 |
|
DSIII FF |
7MF4..5 |
|
P300 |
7MF8.23 |
|
P300 Profibus |
7MF8.24 |
|
P300 FF |
7MF8.25 |
|
P280 |
7MP1120 |
|
Compact, MPS, P250 |
нет |
|
Номер версии (идентификационный номер) ПО (*) | |
|
DSIII HART |
FW: 11.03.03, FW: 11.03.04, |
|
DSIII Profibus |
FW: 11.03.05, FW: 11.03.06 |
|
DSIII FF |
FW:300.01.08, FW:301.01.10 |
|
P300 |
FW: FF11.01.01 |
|
P300 Profibus |
FW: 11.03.06 |
|
P300 FF |
FW: 0300.01.08 |
|
P280 |
FW: 0300.01.08 |
|
Compact, MPS, P250 |
V1.00.44 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
При работе преобразователя пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом или на корпус преобразовате
ля.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280)Публикация МЭК 60770 «Измерительные преобразователи в системах управления промышленными процессами».
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1»10 в шестой степени Па».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствие с методикой поверки МП 61003-15 «Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280). Методика поверки», утвержденной ФГУП «ВНИИМС» 11.10.2014 г.
Перечень основного оборудования, необходимого для поверки:
-
- Грузопоршневой манометр МП-2,5, 1 разряда
-
- Задатчики давления Воздух-1600 и Воздух-2,5
-
- Грузопоршневой манометр МП-600 1 разряда
-
- Вольтметр образцовый кл. точн. не ниже 0,01
-
- Магазин сопротивлений кл. точн. не ниже 0,01
Заявитель
ООО «Сименс»Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: +7(495)737-10-00
Факс: +7(495)737-10-01
www.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи давления измерительные SITRANS P серии 7MF состоят из первичного тензорезистивного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя, формирующего цифровой код, пропорциональный измеряемому давлению.
После цифро-аналогового преобразования цифровой код преобразуется в унифицированный выходной сигнал постоянного тока 4 - 20 мА или в цифровой код с использованием интерфейса типа HART (Wireless HART), либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (для модификаций DSIII FF, P300 FF) или PROFIBUS PA (для модификаций DSIII PA, P300 PA).
Камеры высокого и низкого давления преобразователей разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный сигнал постоянного тока 4-20 мА, частично-модулированный (HART-протокол) или цифровой (FOUNDATION Fieldbus или PROFIBUS PA). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерения.
Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля и покрываться золотом.
Отображение информации об измеренном значении возможно в виде индикации на ЖК-дисплее (в зависимости от модели), на переносном пульте дистанционного управления (коммуникаторе), на ПК в системе управления.
В моделях, использующих интерфейсы FOUNDATION Fieldbus или PROFIBUS PA, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Преобразователи могут комплектоваться разделительными мембранами.
Преобразователи давления измерительные SITRANS P типа 7MF относятся к «интеллектуальным» преобразователям и имеют следующие функции:
- самодиагностика и режимы имитации сенсора и электроники;
-
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
-
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;
-
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Преобразователи давления измерительные SITRANS P серии 7MF могут комплектоваться разделителями разных типов (фланцевые, безфланцевые, миниатюрные, быстросъёмные, трубчатые и т.п.), обозначаемых как: 7MF490*, 7MF4910, 7MF4912, 7MF4913, 7MF492*, 7MF493*, 7MF494*, 7MF495*, 7MF496*, 7MF498* и 7MF499*, а также другими аксессуарами и принадлежностями.
Преобразователи давления измерительные SITRANS P серии 7MF модификации Compact выпускаются в виде модели 7MF8010; модификации P250 - в виде модели 7MF1641; модификации P280 - в виде модели 7MF1120; модификации MPS - в виде модели 7MF1570; модификации P300 - в виде моделей 7MF8023, 7MF4033, 7MF4233, 7MF4333, 7MF8123, 7MF4133, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III - в виде моделей 7MF8023, 7MF4033, 7MF4233, 7MF4333, 7MF8123, 7MF4133, 7MF4433, 7MF4533 и 7MF4633, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания постоянного тока; модификации P300 PA - в виде моделей 7MF8024, 7MF4034, 7MF4234, 7MF4334, 7MF8123, 7MF4133, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III PA - в виде моделей 7MF8024, 7MF4034, 7MF4234, 7MF4334, 7MF8123, 7MF4133, 7MF4434, 7MF4534, 7MF4634, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания постоянного тока; модификации P300 FF - в виде моделей 7MF8025, 7MF4035, 7MF4235, 7MF4335, 7MF8125, 7MF4135, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III FF - в виде моделей 7MF8025, 7MF4035, 7MF4235, 7MF4335, 7MF8125, 7MF4135, 7MF4435, 7MF4535, 7MF4635, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания посто
янного тока
Рис. 1 Общий вид преобразователей давления измерительных SITRANS P
серии 7MF (модификаций DSIII, DSIII PA, DSIII FF)
Рис. 2 Общий вид преобразователей давления измерительных SITRANS P
серии 7MF (модификация P300, P300 PA, P300 FF)
Рис. 3 Общий вид преобразователей давления измерительных SITRANS P
серии 7MF (модификация P280)
Рис. 4 Общий вид преобразователей давления измерительных SITRANS P серии 7MF (модификация Compact)
Рис. 5 Общий вид преобразователей давления измерительных SITRANS P серии 7MF (модификация P250, P280)
Рис. 6 Общий вид преобразователей давления измерительных SITRANS P серии 7MF (модификация MPS)
Таблица 5
|
Наименование |
Кол. |
|
Преобразователь давления измерительный SITRANS Р |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
|
Разделители: 7MF490*, 7MF4910, 7MF4912, 7MF4913, 7MF492*, 7MF493*, 7MF494*, 7MF495*, 7MF496*, 7MF498* и 7MF499* |
1 |
|
Другие аксессуары, упомянутые в сопроводительных документах |
1 |
|
Монтажные приспособления, вентильные блоки |
1 |
* - означает любую комбинацию символов в соответствии с каталогом. Разделители, монтажные приспособления и вентильные блоки не всегда входят в состав преобразователя (по заказу)
Преобразователи тельные SITRANS P серии 7MF приведены в таблицах 2, 3, 4.
давления измери-
Таблица 2
|
Наименование параметра |
Значение параметра | |||
|
SITRANS P Compact |
SITRANS P250 (разность давлений) |
SITRANS P280 |
Sitrans MPS | |
|
7MF8010 |
7MF1641 |
7MF1120 |
7MF1570 | |
|
Пределы измерений избыточное давление, бар (МПа) м. вод. ст. абсолютное давление, бар (МПа) |
от 0 до 40 (от 0 до 4) от 0 до 0,16 (от 0 до 0,016) от 0 до 40 (от 0 до 4) от 0 до 0,16 (от 0 до 0,016) |
от 0 до 25 (от 0 до 2,5) |
от 0 до 320 (от 0 до 32) от 0 до 320 (от 0 до 32) |
от 0 до 200 |
|
Коэффициент перенастройки диапазона (к) |
нет |
нет |
нет |
нет |
|
Пределы допускаемой основной погрешности, % |
±0,2 |
±0,5 (>500 мбар) ±0,8 (200, 400 мбар) ±1,0 (100 мбар) |
±0,25 |
±0,3 |
|
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % /10°С |
±0,2 |
(< 1,2 для диапазона от 0 до 0,1 бар)
(< 0,37 для диапазона от 0 до 0,1 бар) |
±0,2 |
±0,45 (диапазоны до 6 м. вод. столба) ±0,3 (диапазоны лее 6 м. вод. столба |
|
Температура окружающего воздуха, оС |
От минус 10 до плюс 70 |
от минус 15 до плюс 85 |
от минус 40 до плюс 80 |
от минус 10 до плю |
|
Выходной сигнал, мА В |
от 4 до 20 от 0 до 20 |
от 4 до 20 от 0 до 5 от 0 до 10 |
от 4 до 20 | |
|
Наименование параметра |
Значение параметра | |||
|
SITRANS P Compact |
SITRANS P250 (разность давлений) |
SITRANS P280 |
Sitrans MPS | |
|
7MF8010 |
7MF1641 |
7MF1120 |
7MF1570 | |
|
ГГц (Wireless HART) |
2,4 | |||
|
Напряжение питания, В постоянный ток переменный ток |
от 10 до 30 |
от 11 до 33 от 18 до 33 24 |
3,6 (встроенный аккумулятор) |
от 10 до 36 |
|
Масса, кг, не более |
0,46 (без разделителя) |
0,43 |
1,6 |
0,4 (кабель 0,08 кг |
|
Габаритные размеры, мм, не более (длинахширинахвысота) (длинахдиаметр) |
110х45х220 |
108х44х44 |
270х154х246 |
158х 27 |
Таблица 3
|
Наименование парамет ра |
Значение параметра | |||||
|
SITRANS P P300, SITRANS P DSIII |
SITRANS P P300 PA, SITRANS P DSIII PA |
SITRANS P P300 FF, SITRANS P DSIII PA |
SITRANS P P300, SITRANS P DSIII |
SITRANS P P300 PA, SITRANS P DSIII PA |
SITRANS P P300 FF, SITRANS P DSIII FF | |
|
(датчики избыточного и абсолютного давления) | ||||||
|
7MF8023 7MF4033 7MF4233 7MF4333 |
7MF8024 7MF4034 7MF4234 7MF4334 |
7MF8025 7MF4035 7MF4235 7MF4335 |
7MF8123 7MF4133 |
7MF8124 7MF4134 |
7MF8125 7MF4135 | |
|
Пределы измерений, бар (МПа) избыточное давление абсолютное давление |
от 0 до 700 (от 0 до 70) от 0 до 100 (от 0 до 10) |
от 0 до 700 (от 0 до 70) от 0 до 16 (от 0 до 1,6) | ||||
|
Коэффициент перенастройки диапазона, (к) |
до 100:1 | |||||
|
Наименование параметра |
Значение параметра | |||||
|
SITRANS P P300, SITRANS P DSIII |
SITRANS P P300 PA, SITRANS P DSIII PA |
SITRANS P P300 FF, SITRANS P DSIII PA |
SITRANS P P300, SITRANS P DSIII |
SITRANS P P300 PA, SITRANS P DSIII PA |
SITRANS P P300 FF, SITRANS P DSIII FF | |
|
(датчики избыточного и абсолютного давления) | ||||||
|
7MF8023 7MF4033 7MF4233 7MF4333 |
7MF8024 7MF4034 7MF4234 7MF4334 |
7MF8025 7MF4035 7MF4235 7MF4335 |
7MF8123 7MF4133 |
7MF8124 7MF4134 |
7MF8125 7MF4135 | |
|
Пределы допускаемой основной погрешности, % избыточное давление абсолютное давление |
±(0,0029ж+0,071) при к<10 ±(0,0045ж+0,071) при 10<к<30 ±(0,005^ к+0,05) при 30<к<100 ±0,05 (для датчиков DSIII 7MF4* с опцией Y99:*) ±0,1 при к<10 ±0,2 при 10<к<30 |
±(0,0029ж+0,071) при к<10 ±(0,0045ж+0,071) при 10<к<30 ±(0,005^ к+0,05) при 30<к<100 ±0,05 (для датчиков DSIII (7MF4* с опцией Y99:*) ±0,2 при к<10 ±0,4 при 10<к<30 | ||||
|
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % |
для изб. давления при темп. от минус 10 до плюс 60 оС ±(0,08-к+0,1) ±(0,1-к+0,2) для диапазона 700 бар при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ±(0,1-к+0,15)/10°С для абс. давления при темп. от минус 10 до плюс 60 оС ± (0,1 • к + 0.2) при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ± (0,1 • к + 0.15) /10°С |
для изб. давления при темп. от минус 10 до плюс 60 оС ±(0,08- к+0,1) ±(0,1-к+0,2) для 7MF4133* с разделителем при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ±(0,1-к+0,15)/10°С для абс. давления при темп. от минус 10 до плюс 60 оС ± (0.2 • к+ 0.3) при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ± (0.2 • к + 0.3)/10°С | ||||
|
Значение параметра | ||||||
|
SITRANS P |
SITRANS P |
SITRANS P P300 FF, SITRANS P DSIII PA |
SITRANS P |
SITRANS P |
SITRANS P P300 FF, SITRANS P DSIII FF | |
|
Наименование парамет- |
P300, |
P300 PA, |
P300, |
P300 PA, | ||
|
ра |
SITRANS P |
SITRANS P |
SITRANS P |
SITRANS P | ||
|
DSIII |
DSIII PA |
DSIII |
DSIII PA | |||
|
(датчики избыточного и абсолютного давления) | ||||||
|
7MF8023 |
7MF8024 |
7MF8025 | ||||
|
7MF4033 |
7MF4034 |
7MF4035 |
7MF8123 |
7MF8124 |
7MF8125 | |
|
7MF4233 |
7MF4234 |
7MF4235 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
7MF4333 |
7MF4334 |
7MF4335 | ||||
|
Температура окружающего |
от минус 40 до плюс 85 или | |||||
|
о воздуха, С |
от минус 45 до плюс 85 (для |
модели DSIII с опцией Dxx, Y99:* ) | ||||
|
Выходной сигнал |
от 4 до 20 |
PROFIBUS PA |
FOUNDATION |
от 4 до 20 |
PROFIBUS PA |
FOUNDATION |
|
мА, |
Fieldbus |
мА, |
Fieldbus | |||
|
HART |
HART | |||||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 |
от 9 до 32 |
от 9 до 32 |
от 10,5 до 45 |
от 9 до 32 |
от 9 до 32 |
|
взрывозащ. |
от 10,5 до 30 |
от 9 до 24 |
от 9 до 24 |
от 10,5 до 30 |
от 9 до 24 |
от 9 до 24 |
|
Масса (без разделителя), кг, не |
от 1 до 13 | |||||
|
более | ||||||
|
Габаритные размеры, мм, не | ||||||
|
более, |
166х91х 111,5 | |||||
|
(дли- | ||||||
|
нахширинахвысота) | ||||||
Таблица 4
|
Наименование параметра |
З |
начение парамет |
ра | |||
|
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF |
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF | |
|
(датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 разделителем 7MF4912 или 7MF4913 |
7MF4635 разделителем 7MF4912 или 7MF4913 | |
|
Пределы измерений, бар (МПа) |
от 0 до 30 (от 0 до 3) |
от 0 до 5 (от 0 до 0,5) | ||||
|
Коэффициент перенастройки диапазона (к) |
до 100:1 | |||||
|
Пределы допускаемой основной погрешности, %
|
±(0,0029ж+0,071)% при к<10 ±(0,0045-к+0,071)% при 10<к<30 ±(0,005ж+0,05)% при 30<к<100 Расход >50% 0,1% при к<10 0,2% при 10<к<30 Расход = 25 - 50% 0,2% при к<10 0,4% при 10<к<30 |
±0,15% при к<10 ±0,3% при 10<к<30 ±(0,0075ж+0,075%) при 30<к<100 | ||||
|
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха |
±(0,08-к+0,1)% при темп. от минус 10 до плюс 60 оС ±(0,1-к+0,15)% /10°С при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС |
для 250 мбар ±(0,5-к+0,2)% при темп. от минус 10 до плюс 60 оС ±(0,25-к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС для 600 мбар ±(0,3- к+0,2) % | ||||
|
Наименование параметра |
З |
начение парамет |
ра | |||
|
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF |
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF | |
|
(датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 разделителем 7MF4912 или 7MF4913 |
7MF4635 разделителем 7MF4912 или 7MF4913 | |
|
при темп. от минус 10 до плюс 60 оС ±(0,15-к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС для 1600 и 5000 мбар ±(0,25-к+0,2)% при темп. от минус 10 до плюс 60 оС ±(0,12-к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС | ||||||
|
Температура окружающего воздуха, оС |
от минус 40 до плюс 85 от минус 45 до плюс 85 (для модели DSIII с опцией Dxx, Y99:*) | |||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
|
Напряжение питания постоянного тока, В взрывозащ. |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
|
Наименование параметра |
З |
начение парамет |
ра | |||
|
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF |
SITRANS P DSIII |
SITRANS P DSIII PA |
SITRANS P DSIII FF | |
|
(датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 разделителем 7MF4912 или 7MF4913 |
7MF4635 разделителем 7MF4912 или 7MF4913 | |
|
Масса (без разделителя), кг, не более |
4,5 |
от 11 до 13 | ||||
|
Габаритные размеры (без разделителя), мм, не более (длинахширинахвысота) |
198х100х144 |
198x185x144 | ||||
