Номер по Госреестру СИ: 60855-15
60855-15 Оксиметры церебральные/ соматические
(Invos 5100C)
Назначение средства измерений:
Оксиметры церебральные/ соматические Invos 5100C (далее по тексту - оксиметры) предназначены для постоянного неинвазивного измерения и мониторинга регионарного насыщения гемоглобина кислородом в локальных областях головного мозга пациента или в других тканях, находящихся под сенсором.
Внешний вид.
Оксиметры церебральные/ соматические
Рисунок № 1
Внешний вид.
Оксиметры церебральные/ соматические
Рисунок № 2
Программное обеспечение
В оксиметрах используется встроенное программное обеспечение Invos 5100C.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения оксиметров указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
Invos 5100C |
Номер версии (идентификационный номер) ПО |
7.00.0014 и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках измерений приведены в руководстве по эксплуатации на оксиметры.
Лист № 5 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к оксиметрам церебральным/соматическим Invos 5100C
-
1 ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.
-
2 ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
-
3 Техническая документация фирмы-изготовителя «Covidien Llc», США;.
-
4 Техническая документация фирмы-изготовителя LHI Technology (Shenzhen) Co., Китай.
-
5 Техническая документация фирмы-изготовителя «Covidien Llc», Ирландия.
-
6 Техническая документация фирмы-изготовителя «Covidien Llc», Me ксика.
Поверка
Поверкаосуществляется в соответствии с документом МП 129.Д4-13 «Оксиметры церебральные/соматические Invos 5100C. Методика поверки», утвержденным ФГУП «ВНИИОФИ» 20 декабря 2013 г.
Основное средство поверки:
Набор отражающих мер координат цвета и координат цветности, входящий в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Диапазон измерений по шкале координат цвета (для источников освещения типа А, С и D65) по ГОСТ 8.205-90
Х = 2,5 - 109,8
Y= 1,4 - 100,0
Z= 1,7 - 118,2
Абсолютные погрешности
SSX=SSY=0,2 SSZ=0,25
Диапазон измерений по шкале координат цветности
х=0,0039 - 0,7347
у=0,0048 - 0,8338 Абсолютные погрешности
Sx=0,0007-0,007; Sy=0,0007-0,007
Изготовитель
-
1 «Covidien Llc»
Tel.: 508-261-8000
Fax: 508-261-8000
www.covidien.com
-
2 LHI Technology (Shenzhen) Co.,Ltd.,Bang Ling Cun Xiao Zu (Cun Bei), Gui Hua Cun, Guan Lan Guan Lan, 518110, Китай
-
3 «Covidien Llc»
Tel.: 508-261-8000
Fax: 508-261-8000
www.covidien.com
-
4 «Covidien Llc»
Tel.: 508-261-8000
Fax: 508-261-8000
www.covidien.com
Заявитель
Общество с ограниченной ответственностью «Ковидиен Евразия» 105120, г. Москва, переулок Сыромятнический 2-й, дом 1 Т: +7(495)933-64-69; Ф: +7(495)933-64-68e-mail: rus@covidien.com
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46. Телефон: (495) 437-56-33.
Факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru.
Принцип действия оксиметров основан на измерении интенсивности рассеянного излучения на длинах волн 730 и 810 нм. В основе метода лежит способность светового луча, сгенерированного сенсором SomaSensor или NIRSensor (далее - сенсоры) оксиметра, проникать через головной мозг пациента или другие ткани и избирательно поглощаться специфическими молекулами хромофоров. Рассеянное излучение регистрируется двумя сенсорами оксиметра, конструктивно расположенными таким образом, чтобы определять изолированно ту часть излучения, которая отражается от костей и экстрацеребральных тканей и ту часть света, которая отражается от церебральных структур, преобразуется в электрические сигналы и передается для обработки через аналого-цифровые преобразователи в электронный блок оксмиметра.
Полученные значения интенсивности рассеянного излучения пересчитываются в значения коэффициента насыщения кислородом, rSO2 с помощью встроенных программ.
Конструктивно оксиметр состоит из следующих элементов:
-
- основного блока (в состав основного блока входят: электронный блок, монитор и панель управления, которые размещены в едином корпусе), предназначенного для обработки данных и управления оксиметром;
-
- предусилитей сигнала;
-
- сенсоров, укрепляемых на теле пациента.
Сенсоры SomaSensor, NIRSensor являются изделиями одноразового применения и подключаются к предусилителям с помощью кабелей.
Общий вид оксиметров представлен на рисунке 1, схема маркировки - на рисунке 2.

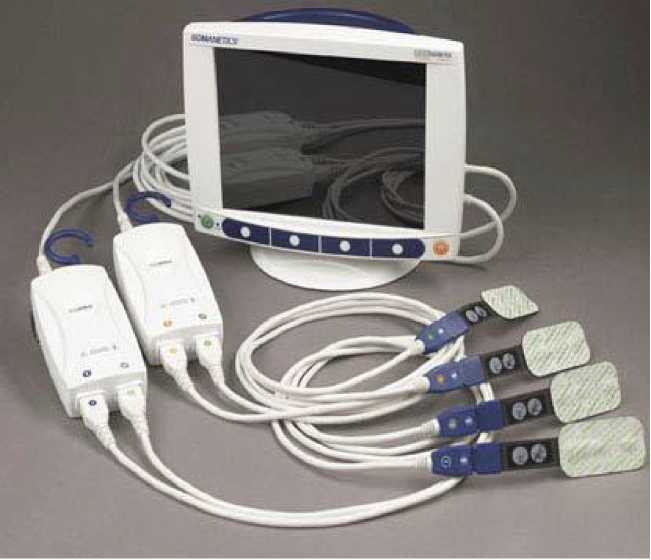

Рисунок 1 - Общий вид оксиметров церебральных/соматических Invos 5100C
Наклейка с пломбирующим эффекторы
Серийный номер сенсора
Фирма-изготовитель
COVIDIEN
Модификация
*»ООС
40»
Серийный номер оксиметра

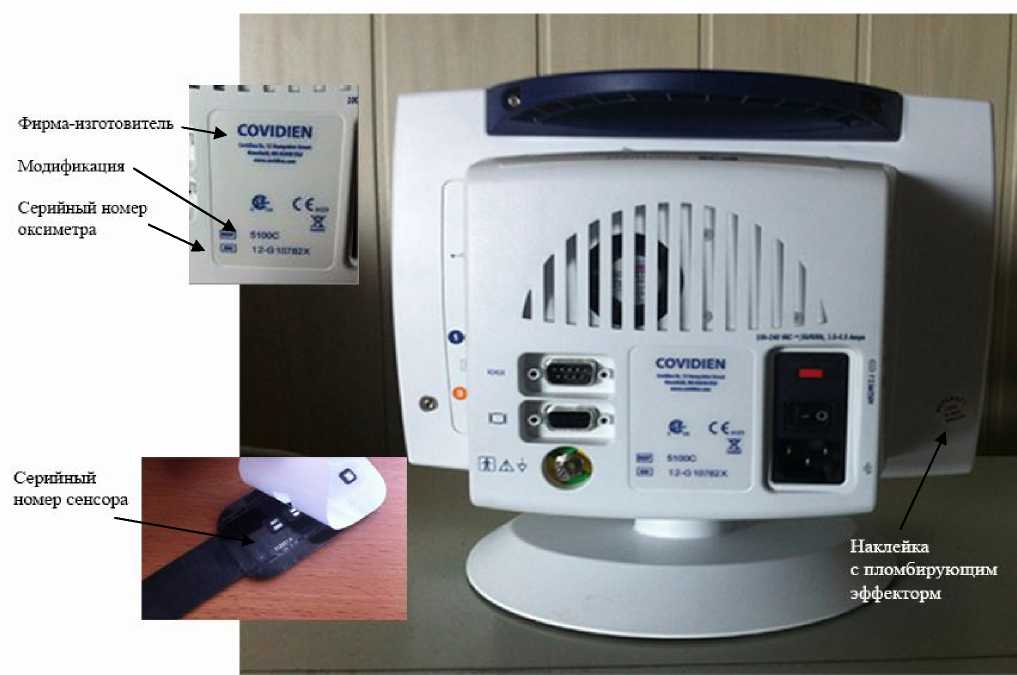

Рисунок 2 - Схема маркировки оксиметров церебральных/соматических Invos 5100C
оксиметров приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений коэффициента насыщения кислородом, rSO2 |
15-95 |
Предел относительного среднего квадратического отклонения результата измерения коэффициента насыщения кислородом, %, не более |
3 |
Габаритные размеры (Д*Ш*В), мм, не более |
190x290x240 |
Масса, кг, не более |
4,95 |
Питание: напряжение, В частота, Гц |
100-240 50/60 |
Условия эксплуатации: Температура воздуха, оС Относительная влажность воздуха, % |
16-32 20-80 |
