Номер по Госреестру СИ: 60684-15
60684-15 Установки поверочные расходомерные
(Тайфун, мод. Тайфун-15, Тайфун-30, Тайфун-50, Тайфун-100, Тайфун-240, Тайфун-400 И Тайфун-1000)
Назначение средства измерений:
Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 предназначены для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.
Внешний вид.
Установки поверочные расходомерные
Рисунок № 1
Внешний вид.
Установки поверочные расходомерные
Рисунок № 2
Внешний вид.
Установки поверочные расходомерные
Рисунок № 3
Внешний вид.
Установки поверочные расходомерные
Рисунок № 4
Внешний вид.
Установки поверочные расходомерные
Рисунок № 5
Внешний вид.
Установки поверочные расходомерные
Рисунок № 6
Внешний вид.
Установки поверочные расходомерные
Рисунок № 7
Внешний вид.
Установки поверочные расходомерные
Рисунок № 8
Программное обеспечение
установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 - автономное.Программное обеспечение установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 предназначено для сбора и обработки информации от измерительных преобразователей, весоизмерительных устройств и поверяемых средств измерений, формирования управляющих сигналов для исполнительных устройств, управления процессом измерения. На отдельные, метрологически значимые, пункты программного обеспечения может устанавливаться пароль. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ascu.exe |
Номер версии (идентификационный номер) ПО |
1.0.х.х |
Цифровой идентификатор ПО |
88832F46 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений соответствует уровню «Средний», согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерения содержатся в руководстве по эксплуатации РЕОМ.407369.хххх РЭ (таблица 4.) «Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным расходомерным ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000
-
1. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) жидкости»;
-
2. ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;
-
3. РЕОМ.407369.1000-2014 ТУ «Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Технические условия».
Поверка
Поверкаосуществляется по документу МП РТ 2213-2014 «ГСИ. Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 05 декабря 2014 г.
Средства поверки:
-
- вторичный эталон единиц массового и объемного расходов, массы и объема жидкости в соответствии с ГОСТ 8.142-2013 и ГОСТ 8.374-2013;
-
- гири 20 кг класса F2, по ГОСТ OIMLR 111-1-2009;
-
- гири 20 кг класса М1 по ГОСТ OIMLR 111-1-2009;
-
- набор гирь 20 кг класса М1 по ГОСТ OIMLR 111-1-2009;
-
- Калибратор многофункциональный MC5-R;
- Частотомер электронно-счётный Ч3-88, Dtx = ±(5 o ■ tx +
t ФА + t ФС
+То), с.
Изготовитель
Общество с ограниченной ответственностью «РЕОМ» (ООО «РЕОМ»)Адрес: 248016, г. Калуга, ул. Ленина, д.32;
тел./факс (4842)22-56-68, reom2010@yandex.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»).Адрес: 117418 Москва, Нахимовский пр., 31, тел. (495) 544-00-00; info@rostest.ru.
Принцип работы установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 заключается в воспроизведении массового и объемного расходов, массы и объема протекающей жидкости с помощью гидравлической системы и измерения расхода и количества протекающей жидкости эталонными средствами измерений. В установках поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 реализованы способы измерений с использованием весоизмерительных устройств и с использованием расходомеров-счётчиков электромагнитных.
Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15,
ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 изготавливаются в двух исполнениях: «Э» (использование в качестве эталонов только расходомеров-счётчиков электромагнитных) и «ЭВ» (использование в качестве эталонов и расходомеров-счётчиков электромагнитных и весоизмерительных устройств).
Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15,
ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 изготовлены по блочному принципу и состоят из сборного резервуара, системы создания и стабилизации расходов, эталонных средств измерения массового и объемного расходов, объема и массы, измерительного участка с комплектами установочных приспособлений, системы задания расходов, возвратного трубопровода, автоматизированного вычислительноизмерительного комплекса (АВИК), системы подачи сжатого воздуха.
В качестве эталонных средств измерений в составе установок поверочных расходо-
мерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 применяются весоизмерительные устройства на базе весов платформенных электронных ВП (номер в госреестре 21440-11), весов неавтоматического действия GP (номер в госреестре 50583-12), весов неавтоматического действия HW-WP, HV-WP (номер в госреестре 48927-12) и HW (номер в госреестре 44188-10), весов электронных К (номер в госреестре 45158-10); весов электронных В (номер в госреестре 44039-10) и расходомеры-счетчики электромагнитные SITRANS FM, (номер в госреестре 35024-12); расходомеры электромагнитные COPA-XT (номер в госреестре 14829-99); расходомеры-счетчики электромагнитные MagMaster, AquaMaster, WaterMaster (номер в госреест-ре 40803-09), расходомеры электромагнитные Promag (номер в госреестре 14589-14).
Общий вид установок поверочных расходомерных ТАЙФУН, модификаций
ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 представлен на рисунках 1.. .6.

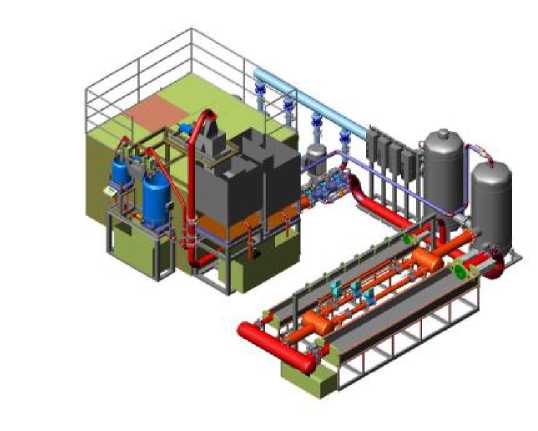

Рисунок 1.
Общий вид установок ТАЙФУН-15 и ТАЙФУН-30

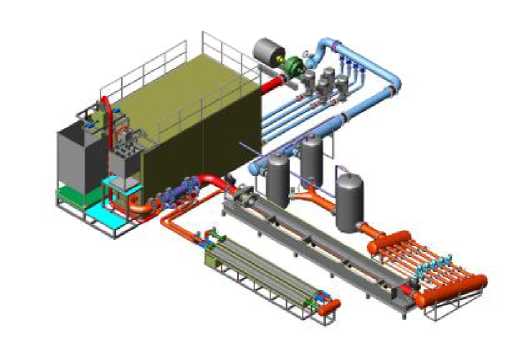

Рисунок 2.
Общий вид установки ТАЙФУН-50
Рисунок 3.
Общий вид установки ТАЙФУН-100
Рисунок 4.
Общий вид установки ТАЙФУН-240
Рисунок 5.
Общий вид установки ТАЙФУН-400
Рисунок 6.
Общий вид установки ТАЙФУН-1000
Во время работы установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 иТАЙФУН-1000 вода из сборного резервуара забирается электронасосами и подается через систему создания и стабилизации расхода воды к коллектору измерительных преобразователей, измерительным участкам с поверяемыми средствами измерений и регулирующей гребенке. Затем вода направляется, либо на соответствующее весоизмерительное устройство (поверка с использованием весоизмерительных устройств), либо по возвратному трубопроводу (поверка с использованием измерительных преобразователей (расходомеров-счётчиков электромагнитных)), в сборный резервуар.

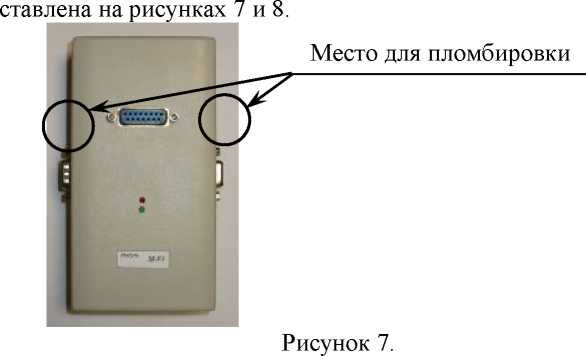

В установках поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000, предусмотрена пломбировка от несанкционированного доступа к программному обеспечению и к метрологически значимым участкам схем АВИК. Схема пломбировки АВИК пред-
Схема пломбировки измерительных модулей
Рисунок 8. Вид на пломбу
Программное обеспечение установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 - автономное.
Программное обеспечение установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 предназначено для сбора и обработки информации от измерительных преобразователей, весоизмерительных устройств и поверяемых средств измерений, формирования управляющих сигналов для исполнительных устройств, управления процессом измерения. На отдельные, метрологически значимые, пункты программного обеспечения может устанавливаться пароль. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ascu.exe |
Номер версии (идентификационный номер) ПО |
1.0.х.х |
Цифровой идентификатор ПО |
88832F46 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений соответствует уровню «Средний», согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000.
Основные технические и метрологические характеристики установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 приведены в таблице 2. Габаритные размеры приведены в таблице 3.
Таблица 2.
Наименование характеристики |
Значение характеристики | ||||||
ТАЙФУН-15 |
ТАЙФУН-30 |
ТАЙФУН-50 |
ТАЙФУН-100 |
ТАЙФУН-240 |
ТАЙФУН-400 |
ТАЙФУН-1000 | |
Диапазон воспроизводимых расходов, м3/ч (т/ч):
|
от 0,006 до 15 от 0,007 до 15 |
от 0,006 до 30 от 0,007 до 30 |
от 0,01 до 50 от 0,03 до 50 |
от 0,01 до 100 от 0,03 до 100 |
от 0,01 до 200 от 0,03 до 240 |
от 0,01 до 200 от 0,03 до 400 |
от 0,05 до 300 от 0,2 до 1200 |
Номинальные диаметры поверяемых приборов DN1 |
от 6 до 25 |
от 10 до 40 |
от 10 до 50 |
от 10 до 100 |
от 10 до 150 |
от 10 до 200 |
от 20 до 300 |
Пределы допускаемой относительной погрешности установки при измерении массы и массового расхода, % |
±0,07 (±0,062) | ||||||
Пределы допускаемой относительной погрешности установки при измерении объёма и объёмного расхода с использованием весоизмерительных устройств, % |
±0,08 (±0,072) | ||||||
Пределы допускаемой относительной погрешности установки при измерении объёма и объёмного расхода с использованием расходомеров-счётчиков электромагнитных, %:
от Qпер (включ.) до Qмакс (включ.)
от ^^мин (включ.) до Qпер (исключ.) |
±0,25 ±0,5 | ||||||
Параметры рабочей жидкости:
|
вода питьевая по СанПиН 2.1.4.1074-2001 1,0 от плюс 10 до плюс 40 | ||||||
Рабочие условия эксплуатации:
|
от |
плюс 10 до плюс 40 от 30 до 90 от 84 до 107 |
Продолжение таблицы
Напряжение питания (переменный ток), В |
380 ± 38 | ||||||
Частота, Гц |
50 ± 2 | ||||||
Потребляемая мощность, кВт, не более |
5 |
10 |
15 |
25 |
50 |
90 |
300 |
Средний срок эксплуатации, лет, не менее |
15 | ||||||
Примечания: | |||||||
1. Диаметры условного прохода комплекта установочных приспособлений (проставок) могут быть изменены по согласованию с заказчиком | |||||||
2. Для установок, оснащенных весами фирмы «Mettler-Toledo»; | |||||||
3. QiMaro - максимальный расход; Qnep - переходный расход; Q^ - минимальный |
расход. |
Таблица 3.
Наименование характеристики |
Значение характеристики | ||||||
ТАЙФУН-15 |
ТАЙФУН-30 |
ТАЙФУН-50 |
ТАЙФУН-100 |
ТАЙФУН-240 |
ТАЙФУН-400 |
ТАЙФУН-1000 | |
Г абаритные размеры, мм, не более |
4000x1500x3000 |
4000x1500x3000 |
5000x1800x3000 |
5500x2500x4000 |
11200x7000x4800 |
12000x8000x4800 |
16000x13300x4800 |
Лист 6 Всего листов 7
