Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» апреля 2019 г. № 693

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики "Пульсар"

Теплосчетчики "Пульсар" (далее - теплосчетчики) предназначены для измерений: количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разницы температур, избыточного давления теплоносителя (воды) в системах тепло- и водоснабжения.

Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика (датчиков) объемного расхода, датчиков температуры, датчика (датчиков) избыточного давления, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений.

Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:

• - одного или двух датчиков объемного расхода;

• - одного (для тупиковой системы) или пары термопреобразователей сопротивления (далее - комплекта датчиков температуры);

• - одного или двух датчиков избыточного давления¹^

• - вычислителя.

На индикаторном устройстве отображаются следующие результаты измерений:

• - количества тепловой энергии, Гкал;

• - количества энергии охлаждения, Гкал;

• - тепловой мощности, Гкал/ч;

• - объемного расхода теплоносителя в подающем и обратном трубопроводах, м ³/ч;

• - объема теплоносителя в подающем и обратном трубопроводах, м³;

• - температуры теплоносителя в подающем и обратном трубопроводах, °С;

• - разности температур теплоносителя в подающем и обратном трубопроводах, °С;

• - избыточного давления теплоносителя в подающем и обратном трубопроводах, МПа;

• - текущего времени, ч.

Изготавливаются следующие модификации теплосчетчиков:

• - "Пульсар" К - теплосчетчики, укомплектованные крыльчатыми датчиками объемного расхода и имеющие поворотный вычислитель;

• - "Пульсар" Т - теплосчетчики, укомплектованные крыльчатыми датчиками объемного расхода и имеющие съемный вычислитель;

• - "Пульсар" У - теплосчетчики, укомплектованные ультразвуковым датчиками объемного расхода;

• - "Пульсар" УД - теплосчетчики, укомплектованные ультразвуковым датчиками объемного расхода и датчиками избыточного давления.

Емкость архива теплосчетчика не менее: часового - 62 суток; суточного - 6 месяцев, месячного (итоговые значения) - 5 лет.

В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

• - времени штатной работы теплосчетчика, ч;

- времени действий нештатных ситуаций, ч.

Теплосчетчики обеспечивают дистанционную передачу данных через интерфейсы типа импульсный выход (открытый коллектор), M-Bus, оптический, RS-485 и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля.

Теплосчетчики могут использоваться для измерения тепла в тупиковой системе горячего водоснабжения, как счетчики горячей воды, определяющие объем воды, температура которой выше заданного значения, а также в качестве счетчиков объема холодной воды.

Теплосчетчики имеют возможность подключения счетчиков воды с импульсным выходом.

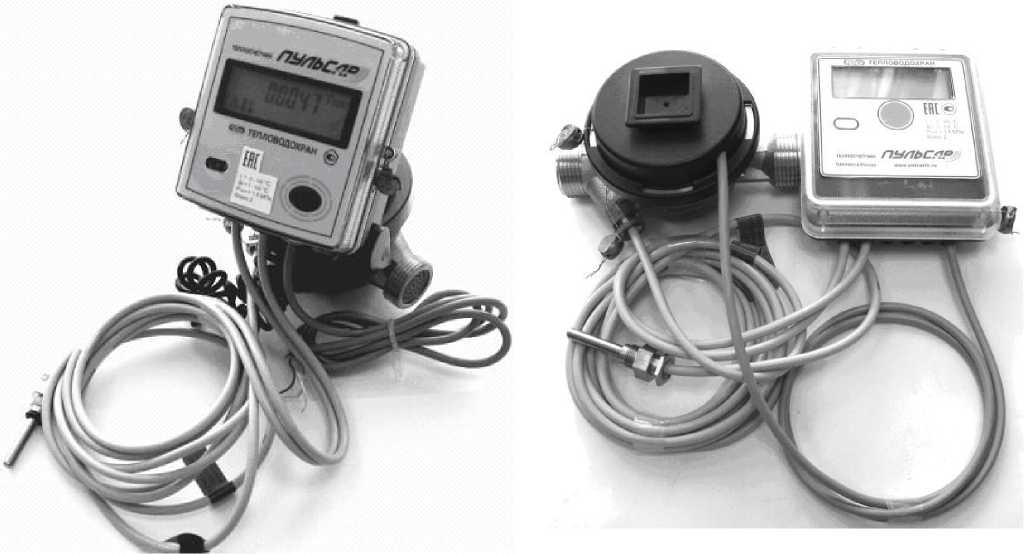

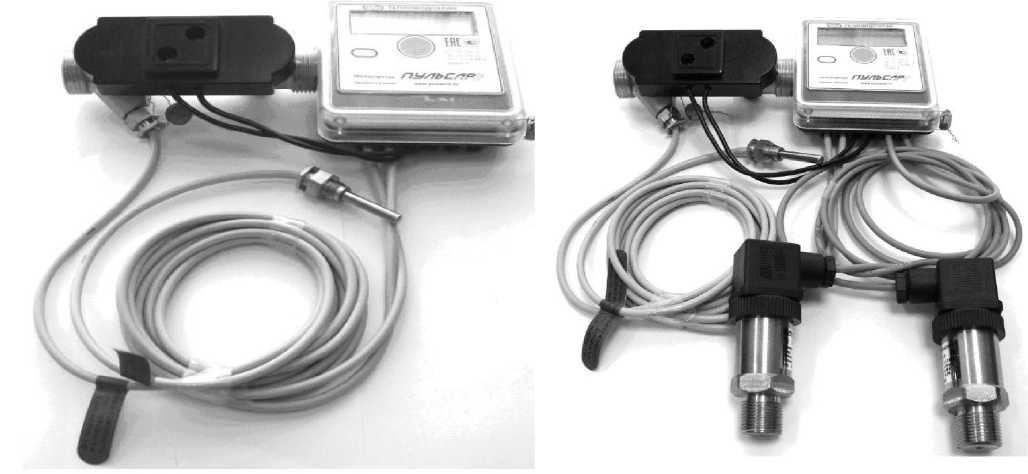

Общий вид теплосчетчиков показан на рисунке 1.

а) модификаций "Пульсар" К

б) модификаций "Пульсар" Т

Рисунок 1 - Общий вид теплосчетчиков

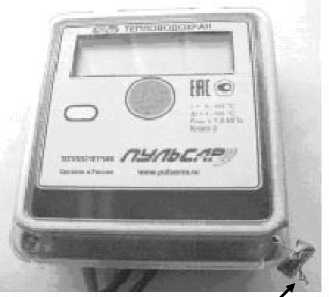

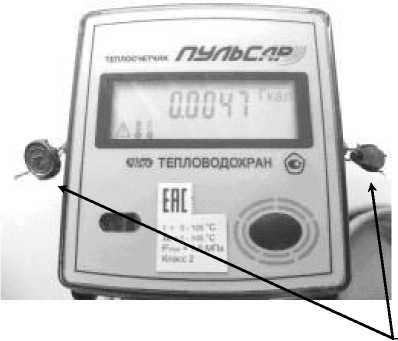

Схема пломбировки теплосчетчиков представлена на рисунке 2.

Пломба изготовителя или пломба с нанесенным знаком по-

верки или пломба организации, установившей теплосчетчик

ного расхода

1ломба организации, установ шей теплосчетчик

а) схема пломбировки термопреобразователя б) схема пломбировки термопреобразователя сопротивления на крыльчатых датчиках объем- сопротивления на ультразвуковых датчиках объемного расхода

в) схема пломбировки термопреобразователя сопротивления на трубопроводе

нанесенным знаком поверки

е) схема пломбировки вычислителя для тепло-д) схема пломбировки вычислителя для теплосчетчиков модификаций "Пульсар" Т, "Пуль-счетчиков модификаций "Пульсар" К сар" У и "Пульсар" УД

Рисунок 2 - Схема пломбировки теплосчетчиков

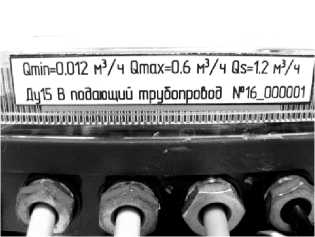

Маркировка вычислителей теплосчетчиков модификаций "Пульсар" К приведена на рисунке 3.

а) вид спереди

Рисунок 3 - Маркировка вычислителей теплосчетчиков модификаций "Пульсар" К

б) вид снизу

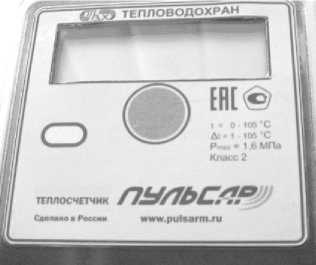

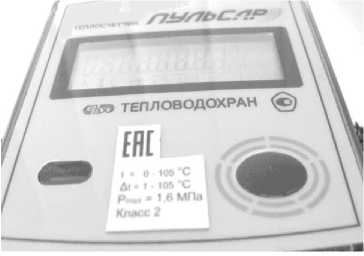

Маркировка вычислителей теплосчетчиков модификаций "Пульсар" Т, "Пульсар" У и

а) вид спереди

б) вид справа

и "Пульсар" УД

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (ПО) HeatMeter2_V1, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО теплосчетчиков и измерительную информацию.

Идентификационные данные ПО в соответствии с Р 50.2.077-2014 приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-20 1 4 - "высокий".

Метрологические и технические характеристики, включая показатели точности указаны в таблицах 2 и 3.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Окончание таблицы 2

Таблица 3 - Метрологические и технические характеристики

наносится на переднюю панель индикаторного устройства и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность теплосчетчика

осуществляется по документу ЮТЛИ 408843.000 МП "Теплосчетчики "Пульсар". Методика поверки" с изменением № 1, утвержденному ЗАО КИП "МЦЭ" 25.12.2018.

Основные средства поверки:

• - поверочные установки с диапазоном воспроизведения расхода от 0,006 до 100 м³/ч, погрешностью измерений не более ±0,5 % (регистрационный № 60684-15);

• - термостаты переливные прецизионные ТТП-1.0, диапазон воспроизводимых значений температуры от минус 35 °С до плюс 300 °С, нестабильность поддержания температуры ±0,01 °С (регистрационный № 33744-07);

• - термостаты переливные прецизионные ТТП-1.1, диапазон воспроизводимых значений температуры от минус 40 °С до плюс 100 °С, нестабильность поддержания температуры ±0,01 °С (регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком 2, а также в раздел 12 документа ЮТЛИ 408843.000 РЭ "Теплосчетчики "Пульсар". Руководство по эксплуатации".

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р ЕН 1434- 1 -2011 Теплосчетчики. Часть 1. Общие требования

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 4213-041-44883489-2016 Теплосчетчики "Пульсар". Техн ические условия

Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")

ИНН 6230028315

Адрес: 390027, г. Рязань, ул. Новая, д. 51В, литера Ж, неж. пом. Н2

Тел.: +7 (4912) 240-270 http://pulsarm.ru/.

Е-mail: paluc@pulsarm.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие "Метрологический центр энергоресурсов" (ЗАО КИП "МЦЭ")

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Тел./факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

В части вносимых изменений:

Федеральное государственное предприятие "Всероссийский научно- исследовательский институт метрологической службы (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-56-66

Е- mail : office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измер е-ний в целях утверждения типа № 30004-13 от 29.03.2018 г.

¹

Только для теплосчетчиков модификаций "Пульсар" УД.
