Номер по Госреестру СИ: 60455-15
60455-15 Мультиметры цифровые
(VA2 мод. VA-MM18BE, VA-MM19, VA-MM20/VA-MM20B/VA-MM20C, VA-MM21, VA-MM30/VA-MM30S, VA-MM40/VA-MM40B/VA-MM40R, VA-MM41/VA-MM41R, VA-MM588)
Назначение средства измерений:
Мультиметры цифровые серии VA2 модификаций VA-MM18BE, VA-MM19, VA-MM20/VA-MM20B/VA-MM20C, VA-MM21, VA-MM30/VA-MM30S, VA-MM40/ VA-MM40B/VA-MM40R, VA-MM41/VA-MM41R, VA-MM588, далее мультиметры, предназначены для измерения постоянного и переменного напряжения и тока, электрического сопротивления, емкости, частоты логического и аналитического сигналов, коэффициента заполнения (скважности), температуры, проверки p-n переходов (диодов) и целостности цепи (прозвонки).
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 3
Внешний вид.
Мультиметры цифровые
Рисунок № 4
Внешний вид.
Мультиметры цифровые
Рисунок № 5
Внешний вид.
Мультиметры цифровые
Рисунок № 6
Внешний вид.
Мультиметры цифровые
Рисунок № 7
Внешний вид.
Мультиметры цифровые
Рисунок № 8
Внешний вид.
Мультиметры цифровые
Рисунок № 9
Внешний вид.
Мультиметры цифровые
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации мультиметров цифровых серии VA2 модификаций VA-MM18BE, VA-MM19, VA-MM20/VA-MM20B/VA-MM20C, VA-MM21, VA-MM30/VA-MM30S, VA-MM40/ VA-MM40B/VA-MM40R,
VA-MM41/VA-MM41R, VA-MM588 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым серии VA2 модификаций VA-MM18BE, VA-MM19,
VA-MM20/VA-MM20B/VA-MM20C, VA-MM21, VA-MM30/VA-MM30S,
VA-MM40/VA-MM40B/VA-MM40R, VA-MM41/VA-MM41R, VA-MM588-
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется по документу ПМ 4431.020.02567136-2014 «Мультиметры цифровые серии VA2 модификаций VA-MM18BE, VA-MM19, VA-MM20/VA-MM20B/VA-MM20C, VA-MM21, VA-MM30/VA-MM30S, VA-MM40/ VA-MM40B/VA-MM40R, VA-MM41/VA-MM41R, VA-MM588». Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2014 г.
Таблица 10 - Основные средства поверки
Наименование средства поверки |
Основные технические характеристики |
№ в Г осреестре |
Калибратор -вольтметр Н4-12 |
|
37463-08 |
- воспроизведение силы переменного тока диапазон 1 нА...30 (50) А (0,1 Гц...10 кГц). - с точностью до 0,015 %. | ||
Мера многозначная электрического сопротивления Р3026/1 |
|
56523-14 |
Мера многозначная электрического сопротивления Р4002 |
|
2224-66 |
Калибратор АКИП - 7301 |
Измерение температуры с помощью термосопротивления:
|
36814-08 |
Магазин емкостей Р5025 |
|
5395-76 |
Наименование средства поверки |
Основные технические характеристики |
№ в Г осреестре |
Генератор НЧ Г3 - 110 |
|
5460-76 |
Изготовитель
SHANGHAI YIHUA V&A INSTRUMENT CO.,LTD, КНР
881 Ye Cheng Road Jia Ding District, Shanghai 201821, China, Тел.: +86 21 69523164,+86 21 69523225, Fax: +86 21 69523221,
e-mail: mastech@vip.sina.com.
Заявитель
ООО «Ви энд Эй Инструмент Рус»660025 г. Красноярск пр. Красноярский рабочий, д. 97, оф. 323/4, т/ф (391) 215-56-53,
e-mail: klv@va-rus.ru
Испытательный центр
ГЦИ СИ ФБУ «Красноярский ЦСМ» 660093, г. Красноярск, ул. Вавилова, 1 «а»,Тел.:236-30-80 (многоканальный), факс: 236-12-94,
e-mail: krascsm@krascsm.ru, http: //www.krascsm.ru.
Мультиметры представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Выбор режима работы и диапазонов осуществляется центральным переключателем. Функциональные клавиши служат для выбора специальных функций, а также для активизации дополнительных режимов измерения. Измеренные значения отображаются на жидкокристаллическом дисплее.
Отличие модификаций мультиметров цифровых серии VA2 заключается в различных
функциональных возможностях и технических характеристиках.
VA-MM18BE VA-MM19 VA-MM20 VA-MM20В VA-MM20С
VA-MM21
О i Д С
1 т-“ J
VA-MM30
1
VA-MM30S
VA-MM40
VA-MM40В
VA-MM40R
VA-MM41
VA-MM41R
VA-MM588

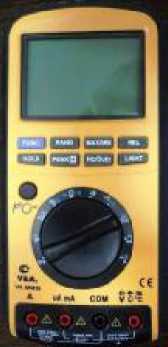

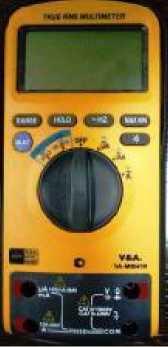

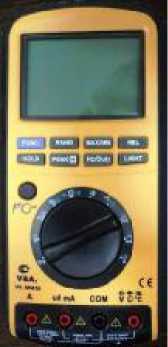

Рисунок 1. Фотографии общего вида мультиметров цифровых серии VA2
Рисунок 2. Фотография пломбирования мультиметров цифровых серии VA2
Комплектность мультиметров цифровых серии VA2
-
1. Мультиметр.............................................................................................................1 шт.
-
2. Измерительные щупы ............................................................................................1 пара
-
3. Измерительные провода ........................................................................................2 шт.
-
4. Батарея...............................................................................................................1 компл.
-
5. Паспорт..........................................................................................................1 экз.
-
6. Методика поверки.............................................................................1 экз.
-
7. Кейс для переноски ................................................................................................1 шт.
-
8. Упаковочная тара ...................................................................................................1 шт.
Метрологические характеристики приведены в таблицах 1-8.
Таблица 1 - Режим измерения напряжение постоянного тока
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
600 мВ |
0,1 мВ |
■+(0,5% XUx+8 Хп) мВ | |
6 В |
0,001 В |
+(0,8%XUx+5Xn) В | |
VA-MM18BE |
60 В |
0,01 В |
+(0,8%XUx+5Xn) В |
600 В |
0,1 В |
+(0,8%XUx+5Xn) В | |
1000 В |
1 В |
±(1,0%XUx+10Xn) В | |
400 мВ |
0,1 мВ |
+(0,7%XUx+2Xn) мВ | |
4 В |
0,001 В |
+(0,7%XUx+2Xn) В | |
VA-MM19 |
40 В |
0,01 В |
+(0,7%XUx+2Xn) В |
400 В |
0,1 В |
+(0,7%XUx+2Xn) В | |
600 В |
1 В |
±(1,0%XUx+2Xn) В | |
200 мВ |
0,1 мВ |
+(0,7%XUx+2Xn) мВ | |
2 В |
0,001 В |
+(0,7%XUx+2Xn) В | |
VA-MM20 |
20 В |
0,01 В |
+(0,7%XUx+2Xn) В |
200 В |
0,1 В |
+(0,7%XUx+2Xn) В | |
600 В |
1 В |
±(0,7%XUx+2Xn) В | |
200 мВ |
0,1 мВ |
+(0,7%XUx+2Xn) мВ | |
2 В |
0,001 В |
±(0,7%XUx+2Xn) В | |
VA-MM20B |
20 В |
0,01 В |
±(0,7%XUx+2Xn) В |
200 В |
0,1 В |
±(0,7%XUx+2Xn) В | |
600 В |
1 В |
±(0,7%XUx+2Xn) В |
Лист № 3
Всего листов 15
200 мВ |
0,1 мВ |
■f(0,7%XUx+2Xn) мВ | |
2 В |
0,001 В |
+(0,7%XUx+2Xn) В | |
VA-MM20C |
20 В |
0,01 В |
+(0,7%XUx+2Xn) В |
200 В |
0,1 В |
+(0,7%XUx+2Xn) В | |
600 В |
1 В |
±(0,7%XUx+2Xn) В | |
400 мВ |
0,1 мВ |
+(0,8%XUx+3Xn) мВ | |
4 В |
0,001 В |
±(0,8%XUx+3Xn) В | |
VA-MM21 |
40 В |
0,01 В |
±(0,8%XUx+3Xn) В |
400 В |
0,1 В |
±(0,8%XUx+3Xn) В | |
1000 В |
1 В |
±(1,0%XUx+3Xn) В | |
220 мВ |
0,01 мВ |
±(0,1% xUx+8 xn) мВ | |
2,2 В |
0,0001 В |
+(0,2%XUx+8Xn) В | |
VA-MM30 |
22 В |
0,001 В |
±(0,2%XUx+8Xn) В |
220 В |
0,01 В |
+(0,2%XUx+8Xn) В | |
1000 В |
0,1 В |
±(0,2%XUx+8Xn) В | |
220 мВ |
0,01 мВ |
+(0,1%XUx+8 Xn) мВ | |
2,2 В |
0,0001 В |
±(0,2%XUx+8Xn) В | |
VA-MM30s |
22 В |
0,001 В |
±(0,2%XUx+8Xn) В |
220 В |
0,01 В |
+(0,2%XUx+8Xn) В | |
1000 В |
0,1 В |
+(0,2%XUx+8Xn) В | |
600 мВ |
0,1 мВ |
+(0,5%XUx+5Xn) мВ | |
6 В |
0,001 В |
±(0,8%XUx+5Xn) В | |
VA-MM40 |
60 В |
0,01 В |
±(0,8%XUx+5Xn) В |
600 В |
0,1 В |
±(0,8%XUx+5Xn) В | |
1000 В |
1 В |
±(1,0%XUx+2Xn) В | |
600 мВ |
0,1 мВ |
+(0,5%XUx+5Xn) мВ | |
6 В |
0,001 В |
+(0,8%XUx+5Xn) В | |
VA-MM40B |
60 В |
0,01 В |
+(0,8%XUx+5Xn) В |
600 В |
0,1 В |
+(0,8%XUx+5Xn) В | |
1000 В |
1 В |
+(1,0%XUx+2Xn) В | |
600 мВ |
0,1 мВ |
+(0,5%XUx+5Xn) мВ | |
6 В |
0,001 В |
±(0,8%XUx+5Xn) В | |
VA-MM40R |
60 В |
0,01 В |
±(0,8%XUx+5Xn) В |
600 В |
0,1 В |
±(0,8%XUx+5Xn) В | |
1000 В |
1 В |
±(1,0%XUx+2Xn) В | |
600 мВ |
0,1 мВ |
+(0,5%XUx+5Xn) мВ | |
6 В |
0,001 В |
+(0,8%XUx+5Xn) В | |
VA-MM41 |
60 В |
0,01 В |
+(0,8%XUx+5Xn) В |
600 В |
0,1 В |
+(0,8%XUx+5Xn) В | |
1000 В |
1 В |
±(1,0%XUx+2Xn) В | |
600 мВ |
0,1 мВ |
+(0,5%XUx+5Xn) мВ | |
6 В |
0,001 В |
±(0,8%XUx+5Xn) В | |
VA-MM41R |
60 В |
0,01 В |
±(0,8%XUx+5Xn) В |
600 В |
0,1 В |
±(0,8%XUx+5Xn) В | |
1000 В |
1 В |
±(1,0%XUx+2Xn) В | |
500 мВ |
0,1 мВ |
±(0,1% XUx+2 Xn) мВ | |
5 В |
0,001 В |
±(0,1%XUx+2Xn) В | |
VA-MM588 |
50 В |
0,01 В |
+(0,1%XUx+2Xn) В |
500 В |
0,1 В |
+(0,1%XUx+2Xn) В | |
1000 В |
1 В |
+(1,0%XUx+2Xn) В |
Где Ux - измеренное значение, n - разрешение.
Таблица 2 - Режим измерения напряжение переменного тока
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности | ||
600 мВ |
0,1 мВ |
+Г |
;,0%xUx+3xn) |
мВ | ||
6 В |
0,001 В |
1,0%XUx+3Xn |
) В | |||
VA-MM18BE |
60 В |
40 - 400 |
0,01 В |
+( |
1,0%XUx+3Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+3Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+3Xn |
) В | ||
600 мВ |
0,1 мВ |
+(2 |
;,0%xUx+3Xn) |
мВ | ||
6 В |
0,001 В |
+( |
1,0%XUx+3Xn |
) В | ||
VA-MM19 |
60 В |
40 - 400 |
0,01 В |
+( |
1,0%XUx+3Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+3Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+3Xn |
) В | ||
200 мВ |
0,1 мВ |
i(( |
),8%XUx+3Xn) |
мВ | ||
2 В |
0,001 В |
+( |
0,8%XUx+3Xn |
) В | ||
VA-MM20 |
20 В |
40 - 400 |
0,01 В |
+( |
0,8%XUx+3Xn |
) В |
200 В |
0,1 В |
+( |
0,8%XUx+3Xn |
) В | ||
600 В |
1 В |
+( |
1,0%XUx+3Xn |
) В | ||
200 мВ |
0,1 мВ |
+(( |
),8%XUx+3Xn) |
мВ | ||
2 В |
0,001 В |
+( |
0,8%XUx+3Xn |
) В | ||
VA-MM20B |
20 В |
40 - 400 |
0,01 В |
+( |
0,8%XUx+3Xn |
) В |
200 В |
0,1 В |
+( |
0,8%XUx+3Xn |
) В | ||
600 В |
1 В |
+( |
1,0%XUx+3Xn |
) В | ||
200 мВ |
0,1 мВ |
i(( |
),8%XUx+3Xn) |
мВ | ||
2 В |
0,001 В |
-|-( |
0,8%XUx+3Xn |
) В | ||
VA-MM20C |
20 В |
40 - 400 |
0,01 В |
+( |
0,8%XUx+3Xn |
) В |
200 В |
0,1 В |
+( |
0,8%XUx+3Xn |
) В | ||
600 В |
1 В |
+( |
1,0%XUx+3Xn |
) В | ||
4 В |
0,001 В |
+( |
1,0%XUx+3Xn |
) В | ||
VA-MM21 |
40 В 400 В |
40 - 400 |
0,01 В 0,1 В |
±( |
1,0%XUx+3Xn 1,0%XUx+3Xn |
) В ) В |
750 В |
1 В |
+( |
1,2%XUx+3Xn |
) В | ||
220 мВ |
0,1 мВ |
+(0 |
,5% XUx+20 Xn) мВ | |||
2,2 В |
0,001 В |
Н"(1 |
3,8%XUx+40Xr |
) В | ||
VA-MM30 |
22 В |
40 - 1000 |
0,01 В |
+(( |
3,8%XUx+40Xr |
) В |
220 В |
0,1 В |
+(( |
:),8%XUx+40Xr |
) В | ||
1000 В |
1 В |
-|-( |
1,0%XUx+40Xr |
) В | ||
220 мВ |
0,1 мВ |
+(0 |
,5%XUx+20Xn) мВ | |||
2,2 В |
0,001 В |
Н"(( |
3,8%XUx+40 Хг |
) В | ||
VA-MM30s |
22 В |
40 - 1000 |
0,01 В |
+(( |
:),8%XUx+40Xr |
) В |
220 В |
0,1 В |
+(( |
:),8%XUx+40Xr |
) В | ||
1000 В |
1 В |
+( |
1,0%XUx+40Xr |
1) В | ||
600 мВ |
0,1 мВ |
+( |
l,0%XUx+5Xn) |
мВ | ||
6 В |
0,001 В |
+( |
1,0%XUx+5Xn |
) В | ||
VA-MM40 |
60 В |
40 - 400 |
0,01 В |
+( |
1,0%XUx+5Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+5Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+5Xn |
) В | ||
600 мВ |
0,1 мВ |
+( |
l,0%XUx+5Xn) |
мВ | ||
6 В |
0,001 В |
+( |
1,0%XUx+5Xn |
) В | ||
VA-MM40B |
60 В |
40 - 400 |
0,01 В |
+( |
1,0%XUx+5Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+5Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+5Xn |
) В | ||
600 мВ |
0,1 мВ |
+( |
l,0%XUx+5Xn) |
мВ | ||
6 В |
0,001 В |
+( |
1,0%XUx+5Xn |
) В | ||
VA-MM40R |
60 В |
40 - 400 |
0,01 В |
-|-( |
1,0%XUx+5Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+5Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+5Xn |
) В | ||
600 мВ |
0,1 мВ |
+( |
l,0%XUx+5Xn) |
мВ | ||
6 В |
0,001 В |
+( |
1,0%XUx+5Xn |
) В | ||
VA-MM41 |
60 В |
40 - 400 |
0,01 В |
+( |
1,0%XUx+5Xn |
) В |
600 В |
0,1 В |
+( |
1,0%XUx+5Xn |
) В | ||
1000 В |
1 В |
+( |
1,5%XUx+5Xn |
) в |
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
600 мВ |
0,1 мВ |
■+( 1,0% XUx+5 Хп) мВ | ||
6 В |
0,001 В |
±(1,0%XUx+5Xn) В | ||
VA-MM41R |
60 В |
40 - 400 |
0,01 В |
±(1,0%XUx+5Xn) В |
600 В |
0,1 В |
±(1,0%XUx+5Xn) В | ||
1000 В |
1 В |
±(1,5%XUx+5Xn) В | ||
500 мВ |
0,1 мВ |
+(0,8%XUx+4Xn) мВ | ||
5 В |
0,001 В |
+(0,8%XUx+4Xn) В | ||
VA-MM588 |
50 В |
40 - 400 |
0,01 В |
+(0,8%XUx+4Xn) В |
500 В |
0,1 В |
+(0,8%XUx+4Xn) В | ||
1000 В |
1 В |
+(1,0%XUx+4Xn) В |
Где Ux - измеренное значение, n - разрешение.
Таблица 3 - Режим измерения силы постоянного тока
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
600 мкА |
0,1 мкА |
+(1,5%Х1х+3 Хп) мкА | |
6000 мкА |
1 мкА |
+(1,5%XIx+3Xn) мкА | |
VA-MM18BE |
60 мА 600 мА |
0,01 мА 0,1 мА |
+(1,8%XIx+5Xn) мА +(1,8%XIx+5 Xn) мА |
6 А |
0,001 А |
+(2,0%XIx+5Xn) А | |
10 А |
0,01 А |
±(2,0%XIx+5Xn) А | |
40 мА |
0,01 мА |
±(1,2%XIx+3Xn) мА | |
VA-MM19 |
400 мА |
0,1 мА |
±(1,2%Xlx+3Xn) мА |
10 А |
0,01 А |
±(2,0%Xlx+10Xn) А | |
200 мкА |
0,1 мкА |
±(1,2%XIx+3Xn) мкА | |
2000 мкА |
1 мкА |
+(1,2%XIx+3Xn) мкА | |
VA-MM20 |
20 мА 200 мА |
0,01 мА 0,1 мА |
+(1,2%XIx+3Xn) мА +(1,2%XIx+3Xn) мА |
2 А |
0,001 А |
+(2,0%XIx+10Xn) А | |
10 А |
0,01 А |
±(2,0%XIx+10Xn) А | |
200 мкА |
0,1 мкА |
±(1,2%XIx+3 Xn) мкА | |
2000 мкА |
1 мкА |
+(1,2%XIx+3Xn) мкА | |
VA-MM20В |
20 мА |
0,01 мА |
±(1,2%XIx+3Xn) мА |
200 мА |
0,1 мА |
±(1,2%XIx+3Xn) мА | |
2 А |
0,001 А |
±(2,0%XIx+10Xn) А | |
10 А |
0,01 А |
±(2,0%XIx+10Xn) А | |
200 мкА |
0,1 мкА |
±(1,2%CIx+^(n) мкА | |
2000 мкА |
1 мкА |
+(1,2%XIx+3Xn) мкА | |
VA-MM20С |
20 мА |
0,01 мА |
+(1,2%XIx+3Xn) мА |
200 мА |
0,1 мА |
+(1,2%XIx+3Xn) мА | |
2 А |
0,001 А |
+(2,0%XIx+10Xn) А | |
10 А |
0,01 А |
±(2,0%XIx+10Xn) А | |
4000 мкА |
1 мкА |
+(1,2%XIx+3Xn) мкА | |
VA-MM21 |
400 мА |
0,1 мА |
+(1,2%XIx+3Xn) мА |
10 А |
0,01 А |
+(2,0%XIx+8Xn) А | |
±(0,3%XIx+15Xn) | |||
200 мкА |
0,01 мкА |
мкА | |
2200 мкА |
0,1 мкА |
±(0,3%XIx+15Xn) | |
VA-MM30 |
22 мА |
0,001 мА |
мкА |
220 мА |
0,01 мА |
±(0,3%XIx+15Xn) мА | |
10 А |
0,001 А |
+(0,3%XIx+15Xn) мА +(0,8%XIx+30Xn) А | |
±(0,3%XIx+15Xn) | |||
200 мкА |
0,01 мкА |
мкА | |
2200 мкА |
0,1 мкА |
+(0,3%XIx+15Xn) | |
VA-MM30s |
22 мА |
0,001 мА |
мкА |
220 мА |
0,01 мА |
+(0,3%XIx+15Xn) мА | |
10 А |
0,001 А |
+(0,3%XIx+15Xn) мА ±(0,8%XIx+30Xn) А |
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM40 |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,5%Х1х+3 Хп) мкА +(1,5%Xlx+3Xn) мкА +(1,5%xIx+5Xn) мА +(1,5%Xlx+5Xn) мА ±(1,5%Х1х+5Хп) А +(1,5%Xlx+5Xn) А |
VA-MM40В |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,5%XIx+3Xn) мкА +(1,5%XIx+3Xn) мкА +(1,5%xIx+5Xn) мА +(1,5%XIx+5Xn) мА +(1,5%XIx+5Xn) А ±(1,5%XIx+5Xn) А |
VA-MM40R |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,5%Xlx+3Xn) мкА +(1,5%Xlx+3Xn) мкА +(1,5%xIx+5Xn) мА +(1,5%Xlx+5Xn) мА ±(1,5%Xlx+5Xn) А ±(1,5%Х1х+5Хп) А |
VA-MM41 |
600 мкА 6000 мкА 60 мА 600 мА 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(1,0%XIx+3 Хп) мкА ±(1,0%XIx+3 Хп) мкА +(1,5%xIx+3Xn) мА +(1,5%XIx+3Xn) мА ±(1,8%XIx+5Xn) А |
VA-MM41R |
600 мкА 6000 мкА 60 мА 600 мА 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
+(1,0%Xlx+3Xn) мкА +(1,0%Xlx+3Xn) мкА +(1,5%xIx+3Xn) мА +(1,5%Xlx+3Xn) мА ±(1,8%Х1х+5Хп) А |
VA-MM588 |
500 мкА 5000 мкА 50 мА 500 мА |
0,1 мкА 1 мкА 0,01 мА 0,1 мА |
+(0,2%XIx+2Xn) мкА +(0,2%X[x+2Xn) мкА +(0,2%XIx+2Xn) мА ±(0,2%XIx+2Xn) мА |
Где Ix - измеренное значение, n - разрешение.
Таблица 4 - Режим измерения силы переменного тока
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Разрешение (п) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM18BE |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,8%Х1х+5 Хп) мкА +(1,8%XIx+5Xn) мкА ±(2,0%XIx+8Xn) мА +(2,0%XIx+8Xn) мА +(3,0%XIx+8Xn) А ±(3,0%XIx+8Xn) А |
VA-MM19 |
40 мА 400 мА 10 А |
40 - 400 |
0,01 мА 0,1 мА 0,01 А |
±(1,5%XIx+5Xn) мА ±(1,5%Xlx+5Xn) мА ±(3,0%Х1х+10Хп) А |
VA-MM20 |
200 мкА 2000 мкА 20 мА 200 мА 2 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
±(1,5%Xlx+5Xn) мкА +(1,5%Xlx+5Xn) мкА +(1,5%xIx+5Xn) мА ±(1,5%Xlx+5Xn) мА +(3,0%Xlx+10Xn) А ±(3,0%XIx+10Xn) А |
VA-MM20В |
200 мкА 2000 мкА 20 мА 200 мА 2 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
±(1,5%XIx+5Xn) мкА +(1,5%XIx+5Xn) мкА +(1,5%xIx+5Xn) мА +(1,5%XIx+5Xn) мА +(3,0%XIx+10Xn) А ±(3,0%XIx+10Xn) А |
VA-MM20C |
200 мкА 2000 мкА 20 мА 200 мА 2 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,5%Х1х+5 Хп) мкА +(1,5%XIx+5Xn) мкА ±(1,5%XIx+5Xn) мА +(1,5%XIx+5Xn) мА +(3,0%XIx+10Xn) А ±(3,0%XIx+10Xn) А |
VA-MM21 |
4000 мкА 400 мА 10 А |
40 - 400 |
1 мкА 0,1 мА 0,01 А |
±(1,5%XIx+5 Xn) мкА +(1,5%xIx+5Xn) мА ±(3,0%Xlx+8Xn) А |
VA-MM30 |
220 мкА 2200 мкА 22 мА 220 мА 10 А |
40 - 400 |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,001 А |
±(1,0%XIx+20Xn) мкА +(1,0%XIx+20Xn) мкА +(1,0%XIx+20Xn) мА +(1,0%XIx+20Xn) мА ±(1,5%XIx+30Xn) А |
VA-MM30s |
220 мкА 2200 мкА 22 мА 220 мА 10 А |
40 - 400 |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,001 А |
+(1,0%Xlx+20Xn) мкА +(1,0%Xlx+20Xn) мкА ±(1,0%XIx+20Xn) мА ±(1,0%Xlx+20Xn) мА ±(1,5%Xlx+30Xn) А |
VA-MM40 |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
±(1,8%XIx+5Xn) мкА +(1,8%XIx+5Xn) мкА +(1,8%xIx+5Xn) мА +(1,8%XIx+5Xn) мА +(3,0%XIx+8xn) А ±(3,0%XIx+8Xn) А |
VA-MM40B |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,8%Xlx+5Xn) мкА +(1,8%Xlx+5Xn) мкА +(1,8%xIx+5Xn) мА +(1,8%Xlx+5Xn) мА ±(3,0%Xlx+8xn) А ±(3,0%Xlx+8Xn) А |
VA-MM40R |
600 мкА 6000 мкА 60 мА 600 мА 6 А 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
+(1,8%Xlx+5Xn) мкА +(1,8%XIx+5Xn) мкА +(1,8%xIx+5Xn) мА +(1,8%XIx+5Xn) мА +(3,0%XIx+8xn) А ±(3,0%XIx+8Xn) А |
VA-MM41 |
600 мкА 6000 мкА 60 мА 600 мА 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
+(1,5%XIx+5Xn) мкА +(1,5%XIx+5Xn) мкА +(1,8%xIx+8Xn) мА +(1,8%Xlx+8Xn) мА ±(2,0%Xlx+8Xn) А |
VA-MM41R |
600 мкА 6000 мкА 60 мА 600 мА 10 А |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
+(1,5%Xlx+5Xn) мкА +(1,5%Xlx+5Xn) мкА +(1,8%xIx+8Xn) мА +(1,8%Xlx+8Xn) мА ±(2,0%XIx+8Xn) А |
VA-MM588 |
500 мкА 5000 мкА 50 мА 500 мА |
40 - 400 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА |
+(0,8%XIx+4Xn) мкА +(0,8%XI<4Xn) мкА ±(0,8%XIx+4 Xn) мА +(0,8%XIx+4 Xn) мА |
Где Ix - измеренное значение, n - разрешение.
Таблица 5 - Режим измерения электрического сопротивления
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM18BE |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,5%XRx+3 Хп) Ом ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) МОм +(1,5%XRx+3Xn) МОм |
VA-MM19 |
400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,2%XRx+2Xn) Ом +(1,2%XRx+2Xn) кОм +(1,2% XRx+2 Xn) кОм +(1,2% XRx+2 Xn) кОм +(1,2%XRx+2Xn) МОм ±(1,2%XRx+5Xn) МОм |
VA-MM20 |
200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,0% XRx+3Xn) Ом ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) МОм +(1,0% XRx+5 Xn) МОм |
VA-ММЗОВ |
200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,0%XRx+3Xn) Ом ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) кОм +(1,0%XRx+1 Xn) кОм ±(1,0%XRx+1Xn) МОм +(1,0% XRx+5Xn) МОм |
VA-ММЗОС |
200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,0% XRx+3Xn) Ом ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) кОм ±(1,0%XRx+1Xn) МОм +(1,0% XRx+5 Xn) МОм |
VA-MM21 |
400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,2%XRx+3Xn) Ом ±(1,2%XRx+3 Xn) кОм ±(1,2%XRx+3 Xn) кОм ±(1,2%XRx+3 Xn) кОм ±(1,2% XRx+3 Xn) МОм ±(2,0%XRx+5Xn) МОм |
VA-MM30 |
220 Ом 2,2 кОм 22 кОм 220 кОм 2,2 МОм 22 МОм 220 МОм |
0,01 Ом 0,0001 кОм 0,001 кОм 0,01 кОм 0,0001 МОм 0,001 МОм 0,01 МОм |
±(0,5%XRx+8Xn) Ом ±(0,8%XRx+20Xn) кОм ±(0,8%XRx+20Xn) кОм ±(1,0%XRx+40Xn) кОм ±(1,0%XRx+40Xn) МОм ±(1,2%XRx+40Xn) МОм ±(1,5%XRx+40Xn) МОм |
VA-MM30s |
220 Ом 2,2 кОм 22 кОм 220 кОм 2,2 МОм 22 МОм 220 МОм |
0,01 Ом 0,0001 кОм 0,001 кОм 0,01 кОм 0,0001 МОм 0,001 МОм 0,01 МОм |
±(0,5%XRx+8Xn) Ом ±(0,8%XRx+20Xn) кОм ±(0,8%XRx+20Xn) кОм ±(1,0%XRx+40Xn) кОм ±(1,0%XRx+40Xn) МОм +(1,2%XRx+40Xn) МОм ±(1,5%XRx+40Xn) МОм |
VA-MM40 |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,5%XRx+3Xn) Ом ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм +(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) МОм ±(1,5%XRx+5Xn) МОм |
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM40В |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,5%XRx+3 Хп) Ом ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) МОм +(1,5%XRx+5Xn) МОм |
VA-MM40R |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,5% XRx+3Xn) Ом ±(0,5%XRx+2Xn) кОм ±(0,5%XRx+2Xn) кОм +(0,5%XR.x+2Xn) кОм ±(0,5%XRx+2Xn) МОм ±(1,5%XRx+5Xn) МОм |
VA-MM41 |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,2%XRx+2Xn) Ом +(1,2% XRx+2 Xn) кОм +(1,2% XRx+2 Xn) кОм +(1,2% XRx+2 Xn) кОм ±(1,2%XRx+2Xn) МОм ±(2,0% XRx+5 Xn) МОм |
VA-MM41R |
600 Ом 6 кОм 60 кОм 600 кОм 6 МОм 60 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(1,2%XRx+2Xn) Ом +(1,2% XRx+2 Xn) кОм ±( 1,2% XRx+2 Xn) кОм +(1,2% XRx+2 Xn) кОм ±(1,2%XRx+2Xn) МОм ±(2,0%XRx+5Xn) МОм |
VA-MM588 |
500 Ом 5 кОм 50 кОм 500 кОм 5 МОм 50 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,3%XRx+5Xn) Ом ±(0,3%XRx+5Xn) кОм ±(0,3%XRx+5Xn) кОм ±(0,3%XRx+5Xn) кОм +(0,3%XRx+5Xn) МОм +(0,8%XRx+5Xn) МОм |
Где Rx - измеренное значение, n - разрешение.
Таблица 6 - Режим измерения температуры
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM18BE |
-55 0С 0 O С 400 0С 10000С |
0,1 оС 0,1 оС 0,1 оС 1 оС |
±(5,0%xtx+4xn) °C ±(3,0%xtx+3xn) оС ±(3,0%xtx+3xn) оС ±2,0% оС |
VA-MM19 |
-20 0С 0 0С 400 0С 1000 0С |
1 оС 1 оС 1 оС 1 оС |
±(5,0%xtx+5xn) оС ±(5,0%xtx+5xn) оС ±(1,0%xtx+3xn) оС ±(2,0%xtx+3xn) оС |
VA-MM20В |
-20 0С 0 оС 400 оС 1000оС 0 OF 50 OF 750 OF 1800 OF |
1 оС 1 оС 1 оС 1 оС 1 OF 1 OF 1 OF 1 OF |
±(5,0%xtx+4xn) оС ±(1,0%xtx+3xn) оС ±(2,0%xtx+3xn) оС ±(2,0%xtx+3xn) оС ±(5,0%xtx+4xn) OF ±(1,0%xtx+3xn) OF ±(2,0%xtx+3xn) OF ±(2,0%xtx+3xn) OF |
VA-MM20C |
-20 0С 0 O С 400 0С 10000С 0 OF 50 OF 750 OF 1800 OF |
VA-MM21 |
-20 0С 0 0С 400 0С 10000С |
VA-MM30 |
-50 0С 50 0С 400 0С 10000С -58 OF 122 OF 752 OF 1832 OF |
VA-MM30s |
-50 0С 50 0С 400 0С 10000С -58 OF 122 OF 752 OF 1832 OF |
VA-MM40 |
-55 оС 0 оС 400 оС 1000 оС |
VA-MM40B |
-55 оС 0 оС 400 оС 1000оС |
VA-MM40R |
-55 оС 0 оС 400 оС 1000оС |
VA-MM588 |
-40 оС 537 оС |
Где tx - измеренное значение, n - разрешение.
1 оС 1 оС 1 ОС 1 ОС 1 OF 1 OF 1 OF 1 OF |
±(5,0%xtx+4xn) °C ±(1,0%xtx+3xn) ОС ±(2,0%xtx+3xn) ОС ±(2,0%xtx+3xn) ОС +(5,0%xtx+4xn) OF ±(1,0%xtx+3xn) OF ±(2,0%xtx+3xn) OF ±(2,0%xtx+3xn) OF |
1 оС |
±(5,0%xtx+4xn) ОС |
1 ОС |
+(5,0%xtx+4xn) ОС |
1 оС |
+(1,0%xtx+3xn) ОС |
1 оС |
+(2,0%xtx+3xn) ОС |
uuu ООО <О<ОО |
±(3,0%xtx+5xn) ОС ±(3,0%xtx+5xn) ОС |
±(1,0%xtx+3xn) ОС | |
0,1 оС |
±(2,5%xtx+3xn) ОС |
0,1 OF |
±(3,0%xtx+37,4xn) OF |
0,1 OF |
±(1,0%xtx+37,4xn) OF |
0,1 OF 0,1 OF |
±(1,0%xtx+37,4xn) OF |
±(2,5%xtx+37,4xn) OF | |
0,1 оС 0,1 оС 0,1 оС |
±(3,0%xtx+5xn) ОС ±(3,0%xtx+5xn) ОС |
±(1,0%xtx+3xn) ОС | |
0,1 оС |
±(2,5%xtx+3xn) ОС |
0,1 OF |
±(3,0%xtx+37,4xn) OF |
0,1 OF |
+(1.0%xtx+37.4xn) OF |
0,1 OF |
4-(1 0%vtx+37 4vn) oF |
0,1 OF |
±(2,5%xtx+37,4xn) OF |
0,1 ОС |
±(5,0%xtx+4xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
1 ОС |
±2,0% ОС |
0,1 ОС |
±(5,0%xtx+4xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
1 ОС |
±2,0% ОС |
0,1 ОС |
±(5,0%xtx+4xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
0,1 оС |
±(1,0%xtx+3xn) ОС |
1 ОС |
+2,0% ОС |
0,1 ОС |
±(1,0%xtx+1,5xn) ОС |
0,1 ОС |
±(l,0%xtx+l,5xn) °C |
Таблица 7 - Режим измерения электрической емкости
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM18BE |
60 нФ 600 нФ 6 мкФ 60 мкФ 300 мкФ |
0,01 нФ 0,1 нФ 1 мкФ 0,01 мкФ 0,1 мкФ |
±(3,0%ХСх+20Хп) нФ ±(з,0%ХСх+10Хп) нФ ±(3,0% XСх+10Хп) мкФ +(3,0% X1 Сх+10Хп) мкФ ±(5,0% X Сх+10Хп) мкФ |
VA-MM19 |
4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ 200 мкФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
+(3,0%ХСх+3Хп) нФ ±(3,0%ХСх+3Хп) нФ ±(3,0% х:Сх+зхп) нФ +(3,0% X1 Сх+3 Хп) мкФ +(3,0% X1 Сх+3 Хп) мкФ +(8,0% X'Сх+10Хп) мкФ |
VA-MM20 |
20 нФ 200 нФ 2 мкФ 20 мкФ 200 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(4,0%XСх+10Хп) нФ ±(4,0% XСх+3Хп) нФ ±(4,0%Х Сх+3 Хп) мкФ +(4,0%Х'Сх+3 Хп) мкФ +(4,0%Х'Сх+3Хп) мкФ +(4,0%Х'Сх+3Хп) мкФ |
VA-MM20B |
20 нФ 200 нФ 2 мкФ 20 мкФ 200 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(4,0%XСх+10Хп) нФ ±(4,0%ХСх+3 Хп) нФ ±(4,0%Х Сх+3 Хп) мкФ +(4,0%Х'Сх+3Хп) мкФ +(4,0%Х'Сх+3Хп) мкФ +(4,0%Х'Сх+3 Хп) мкФ |
VA-MM20C |
20 нФ 200 нФ 2 мкФ 20 мкФ 200 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(4,0% XСх+10Хп) нФ +(4,0%ХСх+3Хп) нФ +(4,0%Х'Сх+3Хп) мкФ ±(4,0%Х'Сх+3 Хп) мкФ +(4,0%Х'Сх+3 Хп) мкФ ±(4,0%Х Сх+3 Хп) мкФ |
VA-MM21 |
4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ 200 мкФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(5,0%ХСх+5Хп) нФ ±(3,0%ХСх+5Хп) нФ +(3,0%ХСх+5Хп) нФ +(3,0%ХСх+5Хп) мкФ +(3,0%ХСх+5Хп) мкФ ±(3,0%ХСх+5Хп) мкФ |
VA-MM30 |
22 нФ 220 нФ 2,2 мкФ 22 мкФ 220 мкФ 2,2 мФ 22 мФ 220 мФ |
0,001 нФ 0,01 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,0001 мФ 0,001 мФ 0,01 мФ |
±(1,0% X Сх+20Хп) нФ ±(1,0% X Сх+20Хп) нФ ±(1,0% XСх+20Хп) мкФ ±(1,5%ХСх+20Хп) мкФ ±(1,5%ХСх+20Хп) мкФ ±(2,5%ХСх+20Хп) мФ ±(3,0%ХСх+20Хп) мФ ±(5,0%ХСх+20Хп) мФ |
VA-MM30s |
22 нФ 220 нФ 2,2 мкФ 22 мкФ 220 мкФ 2,2 мФ 22 мФ 220 мФ |
0,001 нФ 0,01 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,0001 мФ 0,001 мФ 0,01 мФ |
+(1,0% X Сх+20 Хп) нФ ±(1,0%XСх+20Хп) нФ ±(1,0%Х'Сх+20Хп) мкФ ±(1,5%ХСх+20Хп) мкФ ±(1,5%ХСх+20Хп) мкФ +(2,5%ХСх+20Хп) мФ +(3,0%ХСх+20Хп) мФ ±(5,0%ХСх+20Хп) мФ |
VA-MM40 |
60 нФ 600 нФ 6 мкФ 60 мкФ 300 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
+(3,0%ХСх+10Хп) нФ ±(5,0%ХС+ЮХп) нФ +(5,0% X Сх+10Хп) мкФ +(5,0% XСх+10Хп) мкФ +(5,0% XСх+10Хп) мкФ |
VA-MM40B |
60 нФ 600 нФ 6 мкФ 60 мкФ 300 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(3,0%XCx+10Xn) нФ ±(5,0% XСх+10Хп) нФ +(5,0% X'Сх+10Хп) мкФ +(5,0% XСх+10Хп) мкФ +(5,0% XСх+10Хп) мкФ |
VA-MM41 |
6 нФ 60 нФ 600 нФ 6 мкФ 60 мкФ 600 мкФ 6 мФ 60 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
+(5,0%ХСх+5Хп) нФ ±(3,0%ХСх+3Хп) нФ ±(3,0%ХСх+3Хп) нФ +(3,0% X' Сх+3 Хп) мкФ +5,0% XСх+3Хп) мкФ +(5,0%Х'Сх+3Хп) мкФ +(5,0% XСх+3 Хп) мФ ± 30% мФ |
VA-MM41R |
6 нФ 60 нФ 600 нФ 6 мкФ 60 мкФ 600 мкФ 6 мФ 60 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
+(5,0%ХСх+5Хп) нФ ±(3,0%ХСх+3Хп) нФ ±(3,0%ХСх+3Хп) нФ +(3,0% X1 Сх+3 Хп) мкФ +5,0% XСх+3Хп) мкФ +(5,0%Х'Сх+3Хп) мкФ +(5,0% XСх+3 Хп) мФ ± 30% мФ |
VA-MM588 |
50 нФ 500 нФ 5 мкФ 50 мкФ 500 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
+(2,5%Х Сх+10Хп) нФ +(2,5%Х Сх+10Хп) нФ +(2,0%Х'Сх+10Хп) мкФ +(2,0% XСх+10Хп) мкФ +(2,0%Х'Сх+10Хп) мкФ +(2,0% XСх+10Хп) мкФ |
Где Сх - измеренное значение, n - разрешение.
Таблица 8 - Режим измерения частоты
Модификация |
Диапазон измерений |
Разрешение (п) |
Пределы допускаемой основной абсолютной погрешности |
VA-MM18BE |
99,99 Гц 999,9 Гц 9,999 кГц 99,99 кГц 999,9 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
±(0,l%XFx+3 Хп) Гц ±(0,1%XFx+3Xn) Гц +(0,1%XFx+3 Хп) кГц +(0,1%XFx+3 Хп) кГц +(0,1%XFx+3 Хп) кГц |
VA-MM19 |
9,999 Гц 99,99 Гц
9,999 кГц 99,99 кГц
|
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
+(2,0%XFx+5 Хп) Гц +(1,5%XFx+5Xn) Гц +(1,5%XFx+5Xn) кГц ±(2,0%XFx+5Xn) кГц ±(2,0%XFx+5Xn) кГц ±(2,0%XFx+5Xn) кГц |
VA-MM21 |
9,999 Гц 99,99 Гц
9,999 кГц 99,99 кГц
|
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
±(0,l%XFx+l Хп) Гц ±(0,1%XFx+1Xn) Гц +(0,1%oXFx+1 Xn) кГц +(0,1%oXFx+1 Xn) кГц +(0,1%oXFx+1 Xn) кГц +(0,1%oXFx+1 Xn) кГц |
VA-MM30 |
2 Гц 10 МГц |
0,001 Гц 0,01 МГц |
±(0,05%XFx+8Xn) Гц zb(0,05%XFx+8 Xn) МГц |
VA-MM30S |
2 Гц 10 МГц |
0,001 Гц 0,01 МГц |
±(0,05%oXFx+8Xn) Гц ±(0,05% XFx+8 Xn) МГц |
VA-MM40 |
99,99 Гц
9,999 кГц 99,99 кГц
|
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
±(0,1%XFx+3Xn) Гц ±(0,1%XFx+3Xn) Гц ±(0,1% XFx+3 Xn) кГц +(0,1%oXFx+3 Xn) кГц +(0,1%oXFx+3 Xn) кГц |
VA-MM40B |
99,99 Гц
9,999 кГц 99,99 кГц
|
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
±(0,1%XFx+3Xn) Гц ±(0,1% XFx+3 Xn) Гц +(0,1%oXFx+3 Xn) кГц +(0,1%oXFx+3 Xn) кГц ±(0,1%oXFx+3 Xn) кГц |
VA-MM40R |
99,99 Гц
9,999 кГц 99,99 кГц
|
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
±(0,1%o XFx+3 Xn) Гц ±(0,1%XFx+3Xn) Гц +(0,1%oXFx+3 Xn) кГц ±(0,1%oXFx+3 Xn) кГц +(0,1%oXFx+3 Xn) кГц |
VA-MM41 |
6 Гц 10 МГц |
0,001 Гц 0,01 МГц |
±(0,05%XFx+8Xn) Гц ±(0,05% XFx+8 Xn) МГц |
VA-MM41R |
6 Гц 10 МГц |
0,001 Гц 0,01 МГц |
+(0,05%XFx+8Xn) Гц ±(0,05% XFx+8 Xn) МГц |
Где Fx - измеренное значение, n - разрешение.
Таблица 9 - Технические характеристики
Модель мультиметра |
Вес без упаковки / Вес в упаковке, кг (включая батареи) |
Габаритные размеры без упаковки / Габаритные размеры в упаковке, мм |
VA-MM20 |
0,23 / 0,38 |
156*82*29 / 180*150*45 |
VA-MM20B |
0,23 / 0,38 |
156*82*29 / 180*150*45 |
VA-MM20C |
0,23 / 0,38 |
156*82*29 / 180*150*45 |
VA-MM21 |
0,23 / 0,38 |
156*82*29 / 190*150*45 |
VA-MM41 |
0,44 / 0,80 |
185*90*47 / 235*160*65 |
VA-MM41R |
0,44 / 0,80 |
185*90*47 / 235*160*65 |
VA-MM 588 |
0,51 / 1,05 |
200*95*45 / 295*225*80 |
VA-MM30 |
0,52 / 0,96 |
200*95*45 / 240*170*70 |
VA-MM30S |
0,52 / 0,96 |
200*95*45 / 240*170*70 |
VA-MM40 |
0,44 / 0,8 |
190*90*44 / 235*160*65 |
VA-MM40B |
0,44 / 0,8 |
190*90*44 / 235*160*65 |
VA-MM40 R |
0,44 / 0,8 |
190*90*44 / 235*160*65 |
VA-MM18BE |
0,31 / 0,62 |
180*85*40 / 235*160*35 |
VA-MM19 |
0,30 / 0,60 |
180*85*40 / 235*165*65 |
