Номер по Госреестру СИ: 59694-15
59694-15 Отвертки динамометрические электронные
(STC)
Назначение средства измерений:
Отвертки динамометрические электронные серии STC (далее - отвертки) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.

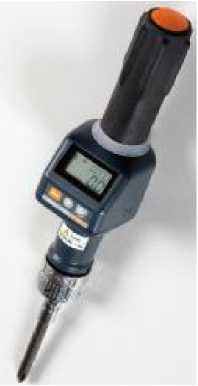

Отвертки динамометрические электронные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток динамометрических электронных серии STC.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Отвертки динамометрические электронные серии STC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к отверткам динамометрическим электронным серии STC
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
2. Техническая документация «TOHNICHI MFG. CO., LTD», Япония.
Поверка
Поверкаосуществляется в соответствии с МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей по ГОСТ 8.541 с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ± 0,25 %.
Изготовитель
«TOHNICHI MFG. CO., LTD», Япония,
2-12, Omori-Kita 2-Chome, Ota-Ku, Tokyo 143-0016, Japan
Тел.: +81-(0)3-3762-2455, факс: +81-(0)3-3761-3852
E-mail: overseas@tohnichi.co.jp
Заявитель
ООО «Импэкс Крафт», 105484, г. Москва, ул. Парковая 16-ая, дом 30, помещение IV, комната 9; Тел.: +7 (499) 519-03-12
E-mail: info@kompar.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип работы отверток динамометрических электронных серии STC основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторно-го датчика момента, установленного в корпусе, при приложении крутящего момента силы.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
Отвертки динамометрические электронные серии STC состоят из корпуса, рукоятки, электронного табло.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы.
Опломбирование отверток динамометрических электронных серии STC не производится, ограничение доступа обеспечивается конструкцией самой отвертки, которая может быть вскрыта только при помощи специального инструмента.
Общий вид отверток динамометрических электронных серии STC
Модификация |
Диапазон измерений, Н^м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н^м |
Масса, г, не более |
Длина, мм, не более |
STC50CN |
0,1-0,5 |
±1 |
0,0005 |
325 |
230 |
STC50CN |
0,4-2,0 |
0,002 | |||
STC50CN |
0,8-4,0 |
0,005 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех исполнений от минус 20 °С до плюс 60 °С.
