Номер по Госреестру СИ: 59695-15
59695-15 Ключи динамометрические электронные
(CEM, CPT, CTB, CTA)
Назначение средства измерений:
Ключи динамометрические электронные серий CEM, CPT, CTB, CTA (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

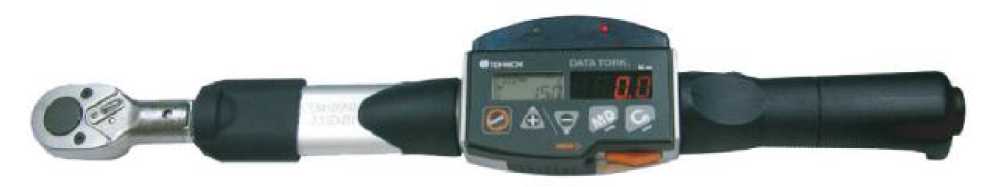

Внешний вид.
Ключи динамометрические электронные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.01.2020
Номер записи - 150492
ID в реестре СИ - 372892
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CEM, мод. CEM3 200, CEM, мод. CEM3 20, CEM, мод. CEM3 100, CEM, мод. CEM3 10, CEM, CPT, CTB, CTA, CEM, CEM3 50N, CEM, CEM3 20, CEM, CEM3 100N, CEM, CEM3 100, CEM, CEM20, CEM СЕМ3 850, CEM СЕМ3 500, CEM СЕМ3 50, CEM СЕМ3 360, CEM СЕМ3 200, CEM СЕМ3 100, CEM CEM3-500N, CEM CEM 3 100, CEM,
Производитель
Изготовитель - Фирма "Tohnichi MFG. Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 612
Выдано извещений - 10
Кол-во периодических поверок - 359
Кол-во средств измерений - 120
Кол-во владельцев - 30
Усредненный год выпуска СИ - 0
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Ключи динамометрические электронные (CEM, CPT, CTB, CTA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Tohnichi MFG. Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59693-15 23.01.2020 |
Отвертки моментные предельные, TD, RD, LD Фирма "Tohnichi MFG. Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59694-15 23.01.2020 |
Отвертки динамометрические электронные, STC Фирма "Tohnichi MFG. Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59695-15 23.01.2020 |
Ключи динамометрические электронные, CEM, CPT, CTB, CTA Фирма "Tohnichi MFG. Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59696-15 23.01.2020 |
Ключи моментные предельные, CL, SP, QL Фирма "Tohnichi MFG. Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59697-15 23.01.2020 |
Ключи моментные шкальные, DB, T Фирма "Tohnichi MFG. Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Ключи динамометрические электронные (CEM, CPT, CTB, CTA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 35 | 1 | 0 | 32 | 0 | 35 | 0 | 32 | |
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО КБХА (РОСС СОБ 3.00111.2013) | 229 | 22 | 5 | 182 | 8 | 229 | 5 | 182 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 1 | 0 | 10 | 0 | 8 | 0 | 8 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 25 | 6 | 18 | 0 | 18 | 6 | 12 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 6 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 0 | 33 | 0 | 31 | 0 | 31 | ||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 28 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ООО "АЗ-И" (RA.RU.312199) | 6 | 0 | 6 | 1 | 4 | 0 | 4 | |||
| ФГУП "Государственный космический научно-производственный центр имени М.В.Хруничева" (РОСС СОБ.3.00216.2014) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 85 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 75 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 48 | 11 | 0 | 48 | 1 | 48 | 0 | 48 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ключи динамометрические электронные (CEM, CPT, CTB, CTA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1212 | 1464 |
|
ФБУ Калужский ЦСМ Калужская область |
300 | 1464 |
|
ФБУ Калужский ЦСМ Калужская область |
575 | 1464 |
|
ФБУ Калужский ЦСМ Калужская область |
3425 | 1464 |
|
ФБУ Кировский ЦСМ Кировская область |
1819 | 1464 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических электронных серий CEM, CPT, CTB, CTA.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Ключи динамометрические электронные серий CEM. Руководство по эксплуатации», «Ключи динамометрические электронные серий CPT. Руководство по эксплуатации», «Ключи динамометрические электронные серий CTB. Руководство по эксплуатации», «Ключи динамометрические электронные серий CTA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим электронным серий CEM, CPT, CTB, CTA-
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
-
2. Техническая документация «TOHNICHI MFG. CO.,LTD.», Япония,
Поверка
Поверкаосуществляется в соответствии с МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей по ГОСТ 8.541 с рабочими эталонами
2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ± 0,25 %.
Изготовитель
«TOHNICHI MFG. CO., LTD», Япония
2-12, Omori-Kita 2-Chome, Ota-Ku, Tokyo 143-0016, Japan Тел.: +81-3-3762-2451, факс: +81-3-3762-2428
E-mail: overseas@tohnichi.co.jp
Заявитель
ООО «Импэкс Крафт» 105484, г. Москва, ул. Парковая 16-ая, дом 30, помещение IV, комната 9 Телефон/факс: +7(499) 519-03-12
E-mail: info@kompar. com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: mfo@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении нагрузки.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
Ключи состоят из корпуса, рукоятки, электронного табло, гнезда с замком для установки сменных инструментальных насадок или головки с присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда.
Обозначения модификаций ключей моментных предельных серий SP, QL может
включать в себя следующее:
|
Обозначе ния |
Конструктивные особенности |
|
N |
Обозначают единицу измерения крутящего момента силы (Н-м). |
|
Р |
Программируемая версия ключа, позволяет автоматически заносить параметры измерения момента затяжки. |
|
Е |
Ключ имеет удлиняющий стержень и рукоятку с накаткой. |
|
В |
Измеряются максимальное, минимальное и среднее значения момента затяжки. |
|
A |
При достижении нужного значения момента, кроме звуковой сигнализации, срабатывает и световая сигнализация. Отображает угол поворота. |
Опломбирование ключей динамометрических электронных серий CEM, CPT, CTB, CTA не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей динамометрических электронных серий CEM, CPT, CTB, CTA:
Серия CEM
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного гнезда, мм |
Масса, кг, не более |
Длина, мм, не более |
|
СЕМ3 10 |
2-10 |
±1 |
0,01 |
0 8 |
0,46 |
212 |
|
СЕМ3 20 |
4-20 |
0,02 |
0 10 |
0,47 |
214 | |
|
СЕМ3 50 |
10-50 |
0,05 |
0 12 |
0,58 |
282 | |
|
СЕМ3 100 |
20-100 |
0,1 |
0 15 |
0,63 |
384 | |
|
СЕМ3 200 |
40-200 |
0,2 |
0 19 |
0,78 |
475 | |
|
СЕМ3 360 |
70-360 |
0,4 |
0 22 |
1,13 |
743 | |
|
СЕМ3 500 |
100-500 |
0,5 |
0 22 |
4,0 |
949 | |
|
СЕМ3 850 |
170-850 |
1,0 |
0 32 |
5,14 |
1387 | |
|
CPT 20 |
4-20 |
±3 |
0,02 |
0 10 |
0,63 |
280,5 |
|
CPT 50 |
10-50 |
0,05 |
0 12 |
0,65 |
282,5 | |
|
CPT 100 |
20-100 |
0,1 |
0 15 |
0,85 |
384,5 | |
|
CPT 200 |
40-200 |
0,2 |
0 19 |
1,37 |
475,5 | |
|
CPT 280 |
56-280 |
0,2 |
0 22 |
1,76 |
591,5 | |
|
CTB2 10 |
2-10 |
±1 |
0,01 |
0 8 |
0,46 |
212 |
|
CTB2 20 |
4-20 |
0,02 |
0 10 |
0,47 |
214 | |
|
CTB2 50 |
10-50 |
0,05 |
0 12 |
0,58 |
282 | |
|
CTB2 100 |
20-100 |
0,1 |
0 15 |
0,63 |
384 | |
|
CTB2 200 |
40-200 |
0,2 |
0 19 |
0,78 |
475 | |
|
CTB2 360 |
72-360 |
0,4 |
0 22 |
1,13 |
713 | |
|
CTB2 500 |
100-500 |
0,5 |
0 22 |
4,00 |
949 | |
|
CTB2 850 |
170-850 |
1,0 |
0 32 |
5,14 |
1387 | |
|
CTA2 50 |
10-50 |
0,05 |
0 12 |
0,58 |
282 | |
|
CTA2 100 |
20-100 |
0,1 |
0 15 |
0,63 |
384 | |
|
CTA2 200 |
40-200 |
0,2 |
0 19 |
0,78 |
475 | |
|
CTA2 360 |
72-360 |
0,4 |
0 22 |
1,13 |
713 |
|
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного гнезда, мм |
Масса, кг, не более |
Длина, мм, не более |
|
CTA2 500 |
100:500 |
±1 |
0,5 |
0 22 |
4,00 |
949 |
|
CTA2 850 |
170:850 |
1,0 |
0 32 |
5,14 |
1387 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.
