59662-15 Преобразователи температуры интеллектуальные
(STT3000 мод. STT171, STT173, STT17H, STT17F)
Назначение средства измерений:
Преобразователи температуры интеллектуальные серии STT3000 моделей STT171, STT173, STT17H, STT17F (далее по тексту - преобразователи или ПТ) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), а также от других преобразователей с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированные аналоговые сигналы постоянного тока (4^20 мА), а также в цифровой сигнал для передачи по протоколам HART или FOUNDATION Fieldbus.
Внешний вид.
Преобразователи температуры интеллектуальные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) ПТ состоит только из одной метрологически значимой встроенной части - Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений.
ПО Firmware находится в ПЗУ, размещенном в неразборном корпусе измерительного преобразователя, и не доступно для внешней модификации.
Идентификационные данные ПО ПТ приведены в таблицах 1-11.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT171 5333 Main FW |
Идентификационное наименование ПО |
533360xx |
Номер версии (идентификационный номер) ПО () |
2.2 |
Цифровой идентификатор программного обеспечения |
0x8ABF |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 2
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT173 5331 Input FW |
Идентификационное наименование ПО |
533160xx |
Номер версии (идентификационный номер) ПО () |
2.3 |
Цифровой идентификатор программного обеспечения |
0xF43F |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 3
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT173 5331 Output FW |
Идентификационное наименование ПО |
533161xx |
Номер версии (идентификационный номер) ПО () |
1.3 |
Цифровой идентификатор программного обеспечения |
0x0EA6 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 4
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17H 5335 Input FW |
Идентификационное наименование ПО |
533560xx |
Номер версии (идентификационный номер) ПО () |
2.1 |
Цифровой идентификатор программного обеспечения |
0x6026 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 5
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17H 5337 Main FW |
Идентификационное наименование ПО |
533761xx |
Номер версии (идентификационный номер) ПО () |
1.4 |
Цифровой идентификатор программного обеспечения |
0x014F85B1 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 6
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17H 5337 Modem FW |
Идентификационное наименование ПО |
533762xx |
Номер версии (идентификационный номер) ПО () |
1.0 |
Цифровой идентификатор программного обеспечения |
0X0000C433 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 7
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17F 5350 Input FW |
Идентификационное наименование ПО |
535060xx |
Номер версии (идентификационный номер) ПО () |
2.0 |
Цифровой идентификатор программного обеспечения |
0x6145 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 8
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17F 5350 Opto FW |
Идентификационное наименование ПО |
535061xx |
Номер версии (идентификационный номер) ПО () |
2.0 |
Цифровой идентификатор программного обеспечения |
0xDE80 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 9
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17F 5350 Boot FW |
Идентификационное наименование ПО |
535062xx |
Номер версии (идентификационный номер) ПО () |
2.0 |
Цифровой идентификатор программного обеспечения |
0x00F39020 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 10
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17F 5350 Signal Conv FW |
Идентификационное наименование ПО |
535063xx |
Номер версии (идентификационный номер) ПО () |
2.1 |
Цифровой идентификатор программного обеспечения |
0x00F5FD2E |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Таблица 11
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
STT17F 5350 Main FW |
Идентификационное наименование ПО |
53506Cxx |
Номер версии (идентификационный номер) ПО () |
2.8 |
Цифровой идентификатор программного обеспечения |
0x047DBDB3 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
------------------------(*)----------------------------------------------
Примечание: 7 - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации ПТ типографским способом. и на табличку. прикрепленную к корпусу преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям температуры интеллектуальным серии STT3000 моделей STT171, STT173, STT17H, STT17F
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Градуировочные таблицы.
Техническая документация фирмы Honeywell Inc., США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется в соответствии с документом МП 59662-15 «Преобразователи температуры интеллектуальные серии STT3000. Методика поверки». утвержденным ФГУП «ВНИИМС». 10.10.2014 г.
Основные средства поверки:
-
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13);
-
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Госреестр № 35062-07);
-
- калибратор многофункциональный Fluke 5720A (Госреестр № 52495-13);
-
- мера электрического сопротивления многозначная Р3070. кл.0.001;
-
- однозначные меры электрического сопротивления эталонные типов МС3050М. кл.0.001/0.002;
-
- термометр электронный лабораторный «ЛТ-300» (Госреестр № 45379-10);
Заявитель
ЗАО «Хоневелл», г. МоскваАдрес: 121059, Россия, Москва, ул. Киевская, д. 7, 8 этаж
Тел: +7 (495)796 9800, Факс: +7 (495)796 9893 /94
Email: info@honeywell.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ПТ основан на преобразовании сигнала первичного термопреобразователя или преобразователя с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированный выходной сигнал постоянного тока 4^20 мА, либо в сигнал 4^20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, а также в сигнал с цифровым протоколом FOUNDATION Fieldbus.
Сигнал с подключенного устройства поступает на вход ПТ, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. ПТ с аналоговым выходным сигналом могут содержать частотный модулятор HART-протокола, который накладывается на аналоговый выходной сигнал.
Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: HART-коммуникаторов моделей MCT202, MCT404, или аналогичных, средств конфигурирования на основе ПК типов Cornerstone (для HART) или аналогичного ПО, и ПО STT17C (для моделей STT171, STT173, STT17H), а также используя локальную вычислительную сеть Fieldbus. Параметры конфигурации ПТ хранятся в его энергонезависимой памяти.
Цифровая индикация в процессе измерений может осуществляться при помощи встроенного жидкокристаллического дисплея, поставляемого по отдельному заказу.
Преобразователи температуры интеллектуальные серии STT3000 изготавливаются следующих моделей: STT171, STT173, STT17H, STT17F. Модели преобразователей отличаются друг от друга по метрологическим характеристикам и по виду выходного сигнала. Преобразователи моделей STT17H и STT17F являются двухканальными.
Модификации ПТ выполнены во взрывозащищенном исполнении вида «искробезопасная цепь i» уровня <ла» группы IIC и могут применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 «Правил устройства электроустановок» и ГОСТ Р 52350.14-2006 < Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)». Электроустановки во взрывоопасных зонах (кроме подземных выработок)», где возможно образование взрывоопасных смесей категорий IIA, IIB и IIC.
Модификации STT17H, STT17F выполнены во взрывозащищенном исполнении вида «защита вида n» уровня «nA» группы IIC и могут применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 «Правил устройства электроустановок» и ГОСТ Р 52350.14-2006 «Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)». Электроустановки во взрывоопасных зонах (кроме подземных выработок)», где возможно образование взрывоопасных смесей категорий IIA, IIB и IIC.
ПТ конструктивно выполнены в прочном пластиковом цилиндрическом корпусе с размещенной внутри электроникой и с расположенными на нем клеммами для подключения входных сигналов, вывода выходных сигналов и питания. Конструкция корпуса ПТ позволяет встраивать его в клеммную головку (типа «B» по DIN) термопреобразователей сопротивления или термоэлектрических преобразователей.

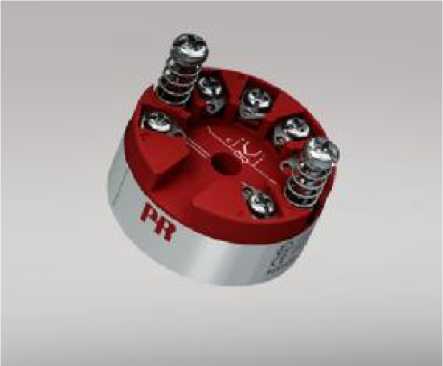

Фотографии общего вида ПТ приведены на рис.1.
Рис.1. Преобразователь температурный интеллектуальный исполнения STT17x
В комплект поставки ПТ входят:
-
- преобразователь температуры (модель и исполнение - в соответствии с заказом) - 1 шт.;
-
- руководство по эксплуатации (на русском языке) -1 экз.;
-
- методика поверки - 1 экз.
По дополнительному заказу:
-
- конфигуратор STT17C;
-
- средства конфигурирования на основе ПК типов Cornerstone (для HART) или аналогичное ПО. STT17C (для моделей STT171. STT173. STT17H). или FOUNDATION Fieldbus;
-
- HART-коммуникаторы MCT202. MCT404;
-
- монтажные приспособления.
Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий (24± 2 °С), в зависимости от типа входного сигнала и модели преобразователя приведены в таблицах 12 и 13.
Таблица 12
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
STT171 (4+20 мА) |
STT173 (4+20 мА) | ||
Пределы допускаемой основной погрешности ( ) |
Пределы допускаемой дополнительной погрешности / 1 °С ( ) |
Пределы допускаемой основной погрешности ( ) |
Пределы допускаемой дополнительной погрешности / 1 °С ( ) | |||
Pt100 |
-200...+850 °С |
25 °С |
± 0,3 °С или ± 0,1 % (от интервала измерений) |
± 0,01 °С или ± 0,01 % |
± 0,2 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
Ni100 |
-60...+250 °С |
25 °С |
± 0,3 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
± 0,2 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
В |
+400.+1820 °С |
200 °С |
± 2 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % | ||
E |
-100.+1000 °С |
50 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
J |
-100.+1200 °С |
50 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
К |
-180...+1372 °С |
50 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
L |
-100.+900 °С |
50 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
N |
-180...+1300 °С |
100 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
R |
-50...+1760 °С |
200 °С |
± 2 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % | ||
S |
-50...+1760 °С |
200 °С |
± 2 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % | ||
T |
-200.+400 °С |
50 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
U |
-200.+600 °С |
75 °С |
± 1 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % | ||
мВ-вход |
-12. +800 мВ |
5 мВ |
± 0,01 мВ или ± 0,1 % |
± 0,001 мВ или ± 0,01 % | ||
Ом-вход |
0.10000 Ом |
30 Ом |
± 0,2 Ом или ± 0,1 % |
± 0,02 Ом или ± 0,01 % |
± 0,1 Ом или ± 0,1 % |
± 0,01 Ом или ± 0,01 % |
Примечания к таблице 12:
(*) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/ГОСТ Р 8.585-2001 соответственно, кроме Ni100 - по DIN 43760 и U, L - по DIN 43710;
(**) - берут большее значение
При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо также учитывать погрешность компенсации холодных концов термопары.
Таблица 13
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений (для STT17H) |
STT17H (4+20 мА+ HART) |
STT17F (FOUNDATION Fieldbus) | ||
Пределы допускаемой основной погрешности ( ) |
Пределы допускаемой дополнительной погрешности / 1 °С ( ) |
Пределы допускаемой основной погрешности ( ) |
Пределы допускаемой дополнительной погрешности / 1 °С ( ) | |||
Pt100 |
-200...+850 °С |
10 °С |
± 0,2 °С или ± 0,1 % (от интервала измерений) |
± 0,01 °С или ± 0,01 % |
± 0,2 °С или ± 0,1 % (от измер. величины) |
± 0,01 °С или ± 0,01 % |
Pt1000 |
-200...+850 °С |
10 °С |
± 0,2 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
± 0,2 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
Ni100 |
-60...+250 °С |
10 °С |
± 0,3 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
± 0,3 °С или ± 0,1 % |
± 0,01 °С или ± 0,01 % |
В |
+400...+1820 °С |
100 °С |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
E |
-100...+1000 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
J |
-100...+1200 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
К |
-180...+1372 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
L |
-100...+900 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
N |
-180...+1300 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
R |
-50...+1760 °С |
100 °С |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
S |
-50...+1760 °С |
100 °С |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
± 1 °С или ± 0,1 % |
± 0,2 °С или ± 0,01 % |
T |
-200...+400 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
U |
-200...+600 °С |
50 °С |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
± 0,5 °С или ± 0,1 % |
± 0,05 °С или ± 0,01 % |
мВ-вход |
-800. +800 мВ |
5 мВ |
± 0,01 мВ или ± 0,1 % |
± 0,0005 мВ или ± 0,01 % |
± 0,01 мВ или ± 0,1 % |
± 0,0002 мВ или ± 0,01 % |
Ом-вход |
0. 7000 Ом |
25 Ом |
± 0,1 Ом или ± 0,1 % |
± 0,005 Ом или ± 0,01 % |
± 0,05 Ом или ± 0,1 % |
± 0,002 Ом или ± 0,01 % |
Примечания к таблице 3:
(*) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/ГОСТ Р 8.585-2001 соответственно, кроме Ni100 - по DIN 43760 и U, L - по DIN 43710;
(**) - берут большее значение
При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо также учитывать погрешность компенсации холодных концов термопары.
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С:
-
- для моделей STT17F...............................................................................................± 0,5;
-
- для моделей STT173, STT17H: .............................................................................. ± 1,0
Напряжение питания, В:
-
- для модели STT173:..........................................................................................7.2: 30.0;
-
- для моделей STT171. STT17H:........................................................................8.0: 30.0;
-
- для модели STT17F:...........................................................................................9.0: 30.0;
Габаритные размеры. мм: ......................................................................044x20.2
Масса. г. не более: .......................................................................................50.
Преобразователи могут использоваться при температуре окружающей среды от минус 40 до плюс 85 °С и относительной влажности воздуха до 95 % (без конденсации).
По защищенности от воздействия окружающей среды преобразователи являются пыле- и влагозащищенными и соответствуют в зависимости от модели следующим кодам по ГОСТ 14254 (МЭК 529): IP20. IP 66 или IP 67.
