Номер по Госреестру СИ: 73116-18
73116-18 Преобразователи измерительные
(PR)
Назначение средства измерений:
Преобразователи измерительные PR (далее по тексту - преобразователи) предназначены для преобразований сигналов напряжения постоянного тока и выходных сигналов первичных преобразователей температуры с НСХ Pt100 в унифицированный сигнал силы постоянного тока и цифровой сигнал для передачи по протоколу HART или Loop Link.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530278
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PR-4116, PR 6337A2A, PR 5114A_A, 6337A2A, 5114A_A,
Производитель
Изготовитель - Фирма "PR Electronics A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 81
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 527 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2018.11.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи измерительные (PR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PR Electronics A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26112-03 01.12.2008 |
Преобразователи измерительные, YTA Фирма "PR Electronics A/S" (ДАНИЯ ) |
2 года | |
|
26112-08 07.06.2023 |
Преобразователи измерительные, YTA мод. YTA70 Фирма "PR Electronics A/S" (ДАНИЯ ) |
ОТ |
2 года |
|
30104-05 01.10.2010 |
Преобразователи измерительные ввода-вывода, PR Фирма "PR Electronics A/S" (ДАНИЯ ) |
1 год | |
|
30104-06 01.12.2011 |
Преобразователи измерительные ввода-вывода, PR Фирма "PR Electronics A/S" (ДАНИЯ ) |
1 год | |
|
51059-12 06.09.2017 |
Преобразователи измерительные, PR Фирма "PR Electronics A/S" (ДАНИЯ ) |
ОТ |
2 года |
|
59662-15 03.12.2024 |
Преобразователи температуры интеллектуальные, STT3000 мод. STT171, STT173, STT17H, STT17F Фирма "PR Electronics A/S" (ДАНИЯ ) |
ОТ МП |
2 года |
|
70943-18 23.04.2029 |
Преобразователи измерительные, серии PR Фирма "PR Electronics A/S" (ДАНИЯ ) |
ОТ МП |
2 года; 5 лет - для мод. 5331, 5333, 5334, 5335, 5337, 5437, 7501, 6331, 6333, 6334, 6335, 6337 |
|
73116-18 |
Преобразователи измерительные, PR Фирма "PR Electronics A/S" (ДАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Преобразователи измерительные (PR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТМС РУС" (RA.RU.312318) | 35 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 44 | 0 | 44 | 0 | 44 | 0 | 44 |
Стоимость поверки Преобразователи измерительные (PR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
9060 | 9060 |
Программное обеспечение
Программное обеспечение состоит из двух частей: внутреннего и внешнего.
Внешнее ПО предназначено для настройки диапазонов входных величин и не является метрологически значимым.
Внутреннее ПО является метрологически значимым и реализует функциональность преобразователей, устанавливается на этапе изготовления преобразователя и в процессе эксплуатации изменено быть не может.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Preset |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 8.01.1002 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным PR
Техническая документация фирмы «PR electronics A/S», Дания
Поверка
Поверкаосуществляется по документу МП-ТМС-007/18 «Преобразователи измерительные PR. Методика поверки», утверждённому ООО «ТМС РУС» «25» мая 2018 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Мультиметр 3458A |
25900-03 |
Продолжение таблицы 5
|
Калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 |
56318-14 |
|
Калибратор многофункциональный CALIBRO 142 |
39949-15 |
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Изготовитель
Фирма «PR electronics A/S», Дания
Адрес: Lerbakken 10, DK-8410 R0nde
Телефон/факс: +45 86 37 26 77/+45 86 37 30 85
Web-сайт: www.prelectronics.com
E-mail: sales@prelectronics.dk
Заявитель
Общество с ограниченной ответственностью «ТЛК Системс» (ООО «ТЛК Системс»)
ИНН 7728647974
Адрес: 117036, г. Москва, Профсоюзная, дом № 3, офис 719 Телефон: +7 (916) 411-51-33 Е-mail: systems.tlk@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») ИНН 7734543028
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон/факс: +7 (495) 221-18-04/+7 (495) 229-02-35 Web-сайт: http://tms-cs.ru/ E-mail: tuev@tuev-sued.ru
Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов для передачи по протоколу HART или Loop Link, с последующим цифроаналоговом преобразовании в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Преобразователи состоят из пластикового корпуса с зажимами сзади для крепления на DIN рейку, съемными клеммными колодками снизу и сверху для подключения проводников. Внутри корпуса располагается печатная плата.
Преобразователи выпускаются в следующих модификациях: 5114A_A и 6337A2A, которые отличаются диапазонами измеряемых величин и пределами допускаемых погрешностей. Модификация 5114A_A поддерживает протокол передачи HART, модификация 6337A2A - Loop Link.
Преобразователи имеют один программируемый аналоговый вход и один аналоговый выход.
Общий вид средства измерений представлен на рисунках 1 - 2.
Пломбировка от несанкционированного доступа не предусмотрена.

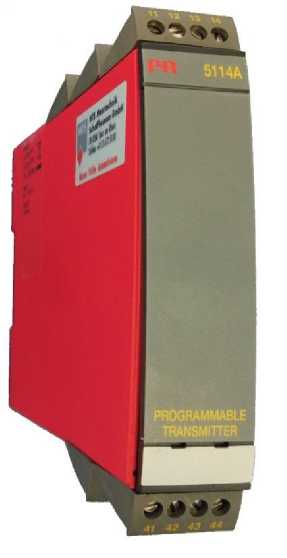

Рисунок 1 - Общий вид преобразователя модификации 5114A_A

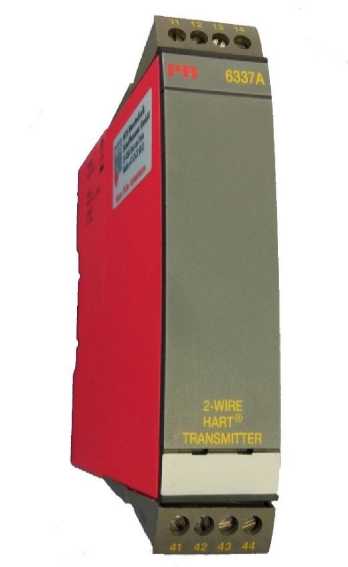

Рисунок 2 - Общий вид преобразователя модификации 6337A2A
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный PR |
5114A A |
2 шт. |
|
Преобразователь измерительный PR |
6337A2A |
33 шт. |
|
Руководство по эксплуатации на преобразователь измерительный PR 5114 |
5114V106-RU |
1 экз. |
|
Руководство по эксплуатации на преобразователь измерительный PR 6337 |
6337V103-RU |
1 экз. |
|
Паспорт на преобразователь измерительный PR |
5114A A |
2 экз. |
|
Паспорт на преобразователь измерительный PR |
6337A2A |
33 экз. |
|
Методика поверки |
МП-ТМС-007/18 |
1 экз. |
Таблица 2 - Метрологические характеристики преобразователей измерительных PR
|
Наименование характеристики |
Значение | |
|
Модификация |
5114A A |
6337A2A |
|
Диапазон преобразований сигналов первичных термопреобразователей с НСХ Pt100, °С |
от -200 до +250 | |
|
Пределы допускаемой приведенной1 основной погрешности преобразований сигналов первичных термопреобразователей с НСХ Pt100, % |
±0,05 | |
|
Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов первичных термопреобразователей с НСХ Pt100, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
±0,005 |
|
Диапазон преобразований сигналов напряжения постоянного тока, В |
от 0 до 250 |
- |
|
Пределы допускаемой приведенной1 основной погрешности преобразований сигналов напряжения постоянного тока, % |
±0,05 |
- |
|
Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов напряжения постоянного тока, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
- |
|
Диапазон преобразований сигналов сопротивления постоянному току, Ом |
от 0 до 5000 |
от 0 до 7000 |
|
Пределы допускаемой приведенной1 основной погрешности преобразований сигналов сопротивления постоянному току, % |
±0,05 | |
|
Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов сопротивления постоянному току, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
±0,005 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Модификация |
5114A A 6337A2A |
|
Нормальные условия измерений:
|
от +20 до +28 95 |
|
Примечания: 1 - за нормирующую величину принимается настроенный поддиапазон преобразований | |
Таблица 3 - Основные технические характеристики преобразователей измерительных PR
|
Наименование характеристики |
Значение | |
|
Модификация |
5114A A |
6337A2A |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 22 до 35 |
от 8 до 35 |
|
Габаритные размеры средства измерений, мм, не более - высота |
110 |
110 |
|
- ширина |
24 |
24 |
|
- длина |
131 |
105 |
|
Масса, г, не более |
225 |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
от -40 до +85 |
|
- относительная влажность, %, не более |
95 |
95 |
