Номер по Госреестру СИ: 59163-14
59163-14 Влагомеры поточные скважинной продукции
(ПВСП-01)
Назначение средства измерений:
Влагомеры поточные скважинной продукции ПВСП-01 (далее - влагомеры
ПВСП-01) предназначены для измерений объемного влагосодержания нефти и нефтепродуктов, двужущихся в потоке по трубопроводам добывающих скважин, внутренней и внешней систем перекачки нефти и нефтепродуктов на различных технологических установках.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.11.2019
Номер записи - 149897
ID в реестре СИ - 372297
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ПВСП-01, нет данных, Влагомеры поточные скважинной продукции ПВСП-01, -,
Производитель
Изготовитель - ООО "Татинтек"
Страна - РОССИЯ
Населенный пункт - г.Альметьевск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 9
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1909 от 2014.11.26 Об утверждении типов средств измерений (ГР 59140-14 - 59195-14)
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33
№151 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационные технологии" (ТК 022)
Наличие аналогов СИ: Влагомеры поточные скважинной продукции (ПВСП-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Татинтек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50445-12 |
Система измерений количества и параметров нефти сырой на УПСВ "Западно-Коммунарская" ОАО "Самаранефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
58004-14 |
Система измерений количества и параметров нефти сырой Южно-Сунчелеевского месторождения НГДУ "Нурлатнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
58005-14 |
Система измерений количества и параметров нефти сырой Пионерского месторождения НГДУ "Нурлатнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
58006-14 |
Система измерений количества и параметров нефти сырой Студеного месторождения НГДУ "Нурлатнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
58007-14 |
Система измерений количества и параметров нефти сырой Аксубаево-Мокшинского месторождения НГДУ "Нурлатнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
58181-14 20.08.2019 |
Расходомеры-счетчики жидкости ультразвуковые , РЕЗОНАНС ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
4 года |
|
58523-14 |
Система измерительная блочно-модульная СИБМ Азево - Салаушского месторождения НГДУ "Прикамнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
59163-14 26.11.2019 |
Влагомеры поточные скважинной продукции, ПВСП-01 ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
59921-15 |
Система измерений количества и показателей качества нефти сырой на выходе месторождения ЗАО "ХИТ Р" и ООО "Садакойл", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ |
1 год |
|
60280-15 |
Система измерений количества и параметров нефти сырой на выходе ЦППН Тунгор ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60281-15 |
Система измерений количества и параметров нефти сырой, расположенная на выходе месторождения Набиль ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60356-15 |
Система измерений количества и показателей качества нефти на выходе месторождения Сабо ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60617-15 |
Система измерений количества и параметров нефти сырой на выходе месторождения Западное Сабо ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60618-15 |
Система измерений количества и параметров нефти сырой на выходе месторождения Мухто ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60619-15 |
Система измерений количества и параметров нефти сырой на выходе месторождения Мирзоева ООО "РН-Сахалинморнефтегаз", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
60853-15 04.06.2021 |
Установки переносные учета добываемой скважинной продукции, Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
2 года |
|
61321-15 |
Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
62929-15 25.12.2020 |
Расходомеры-счетчики жидкости ультразвуковые , РЕЗОНАНС-Д ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
4 года |
|
64905-16 |
Система измерений количества и параметров нефти сырой ООО "ППН-Сервис" при УКПН "Шешма", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
65323-16 |
Система измерительная блочно-модульная СИБМ Бурдинского участка Зычебашского месторождения НГДУ "Прикамнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
66023-16 |
Система измерительная блочно-модульная СИБМ Зычебашского участка Зычебашского месторождения НГДУ "Прикамнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
66354-16 |
Система измерений количества и параметров нефти сырой ЗАО "Татех" при НПС-1 ООО "ППН-Сервис", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
68046-17 |
Установки поверочные передвижные, СИН ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
72121-18 |
Установка поверочная, УЭПМ-АТ-600 ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
73782-19 |
Система измерений количества и параметров нефти сырой Камышлинского месторождения НГДУ "Нурлатнефть", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
1 год |
|
76610-19 15.11.2024 |
Установки переносные учета добываемой скважинной продукции, ПУУ ДСП "Татинтек" ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
2 года |
|
77084-19 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) на ДНС-2 Ван-Еганского месторождения на КС "Тюменская" АО "ННП", Нет данных ООО "Татинтек" (РОССИЯ г.Альметьевск) |
ОТ МП |
2 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Влагомеры поточные скважинной продукции (ПВСП-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 4 | 0 | 2 | 0 | 3 | 0 | 2 | |||
| ФГУП "ВНИИР" (74) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр Метрологии и Расходометрии" (RA.RU.311601) | 15 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Влагомеры поточные скважинной продукции (ПВСП-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение влагомеров ПВСП-01 является встроенным. Функции программного обеспечения: управление измерительными каналами, вычисление значения влагосодержания, формирование цифрового сигнала по интерфейсу RS485, диагностика прибора. При включении питания влагомеров ПВСП-01 производится ряд самодиагностических проверок, в ходе работы осуществляется циклическая проверка целостности конфигурационных данных и диагностика оборудования в процессе функционирования с выдачей сообщений об ошибках системы.
Программное обеспечение влагомеров ПВСП-01 содержит в себе калибровочный файл с данными заводской калибровки. Этот калибровочный файл не может быть модифицирован или загружен для чтения и редактирования через какой-либо интерфейс на уровне пользователя.
Программное обеспечение влагомеров ПВСП-01 позволяет в графическом виде выдавать результаты измерений: процентное содержание воды в жидкости, идентификацию
Лист № 3 Всего листов 6 среды по критериям «нефть, эмульсия, вода с высоким содержанием нефти и чистая вода». Также дополнительно идентифицируется наличие газовой среды в трубопроводе.
Обеспечивается выдача трендов изменения содержания воды в заданном интервале времени.
Программное обеспечение не влияет на метрологические характеристики влагомеров ПВСП-01.
Идентификационные данные программного обеспечения влагомеров ПВСП-01 указаны в таблице 1.
Таблица 1
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
«MVM»Version 7.0 |
|
Номер версии (идентификационный номер ПО) |
7.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077 - 2014.
Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Это позволяет ограничить доступ к настроечным данным.
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировкой крышки корпуса датчика, не позволяющей без нарушения ее целостности осуществлять доступ к электронному модулю УМФ 300.20. Отверстие для пломбировки показано стрелкой на рис. 2.

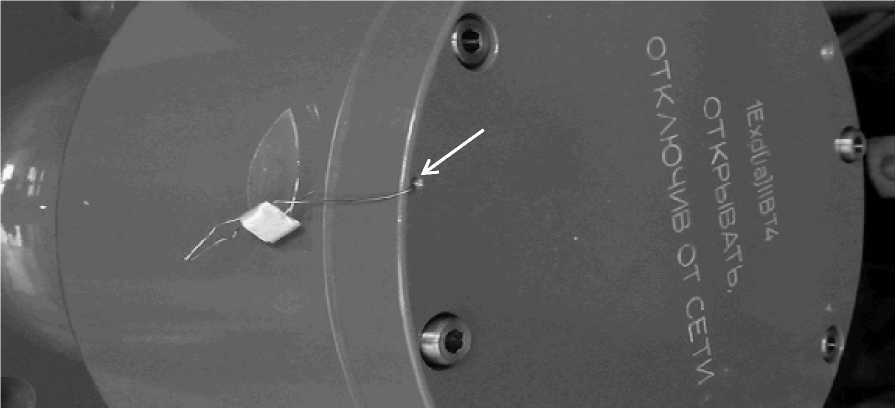

Рисунок 2 - Место пломбирования влагомеров поточных скважинной продукции
ПВСП-01
Способ нанесения пломб (клейм) указан в руководстве по эксплуатации на влагомеры ПВСП-01.
Знак утверждения типа
Знак утверждения типананосится на металлический шильдик, закрепленный на измерительной линии влагомеров ПВСП-01, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры ПВСП-01.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам ПВСП-01-
1 ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
-
2 ТУ 4318-120-61818140-13 Поточный влагомер скважиной продукции ПВСП-01. Технические условия.
Поверка
Поверкаосуществляется по документу МП 0174-6-2014 «Инструкция. ГСИ. Поточные влагомеры скважинной продукции ПВСП-01. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 24 июля 2014 года.
Перечень основных средств поверки:
-
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013;
-
- титратор по методу К.Фишера с относительной погрешностью определения количества воды не более ±3 %;
-
- термометры ртутные стеклянные типа ТЛ-4 по ТУ 25-2021.003 с ценой деления 0,1 °С и пределами допускаемой абсолютной погрешности ± 0,2 °С;
Изготовитель
Общество с ограниченной ответственностью «Татинтек»,Юридический адрес: 423450, Российская Федерация, Республика Татарстан, г. Альметьевск, ул. Мира, д. 4
Почтовый адрес: 423450, Российская Федерация, Республика Татарстан,
г. Альметьевск, ул. Мира, д. 4
Телефон: +7 (8553) 314-707; факс: +7 (8553) 314-709; e-mail: info@tatintec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии».Адрес: 420088, г.Казань, ул. 2-я Азинская, 7А. ИНН 1660007420 / КПП 166001001.
Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: office@vniir.org.
Принцип действия влагомеров ПВСП-01 основан на измерении скорости распространения электромагнитного сигнала в средах с различной диэлектрической проницаемостью.
Конструктивно влагомеры ПВСП-01 состоят из следующих элементов:
-
- измерительная линия, представляющая собой участок трубопровода специальной формы;
-
- первичный измерительный преобразователь - взрывозащищенный алюминиевый датчик УМФ 300-01 в корпусно-фланцевом исполнении, с чувствительным элементом в виде двухпроводного сенсора-волновода длиной 750 мм. Внутри корпуса датчика размещается электронный модуль УМФ300.20. Производитель датчика УМФ 300-01 ООО «НИЦ МИ» г. Уфа, заключение о взрывозащищенности опытного образца электрооборудования (электротехнического устройства) №С2-008/13 от 16.10.2013, маркировка взрывозащиты 1Exd[ia]IIBT4.
Внешний вид влагомеров ПВСП-01 показан на рисунке 1.
Влагомеры ПВСП-01 соответствуют требованиями ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «О электромагнитной совместимости технических средств». Регистрационный номер декларации о соответствии: ТС NRU Д-RU.ММ04.В.03509.
Измерительная информация от влагомеров ПВСП-01 передается по интерфейсу связи RS485 на внешний контроллер (например, типа УМФ300.25, УМФ600.26 и т. д.), либо на ПК с установленным соответствующим ПО, обеспечивающим функционирование влагомеров ПВСП-01 и вывод графической и текстовой информации.
Волновое сопротивление сенсора датчика зависит от диэлектрической проницаемости сред, находящихся в трубопроводной линии. Дискретная последовательность высокочастотных синусоидальных сигналов, распространяясь по сенсору, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости данной среды. Для этой цели электронный модуль УМФ300.20 влагомеров ПВСП-01 формирует гармонический сигнал с частотой от 10 до 300 МГц с шагом перестройки 1 МГц устройством измерения уровня суммарного излученного/отраженного сигналов и осуществляет передачу измеренных значений на вычислительный комплекс для обработки.
Характеристика скорости распространения электромагнитного сигнала от содержания воды в диапазоне измерения от 0 до 100% представляет собой плоскую монотонную функцию без разрывов и ограничений типа переходов «нефть в воде» или «вода в нефти», что является существенным для влагомеров, реализованных на других принципах. В связи с этим влагомеры ПВСП-01 могут быть применены в различных типах технологических установок с широким спектром условий работы. Влагомеры ПВСП-01 устойчивы к наличию выделившегося газа, присутствующего в потоке жидкости.
Датчик УМФ
300-01 “
Кабельный ввод
Фланцевое соединение измерительной линии с датчиком
Фланцевое соединение к технологическому процессу*
<- Фланцевое соединение к технологическому процессу*
Измерительная —> линия
* - присоединение к технологической линии нефтепровода может быть фланцевое или быстроразъемное
Рисунок 1 -Внешний вид влагомеров поточных скважинной продукции ПВСП-01
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон индикации объемной доли воды, % |
от 0 до 100 |
|
Диапазон измерений объемной доли воды, % |
от 0,01 до 99,9 |
|
Пределы допускаемой абсолютной погрешности измерения объемной доли воды в зависимости от влагосодержания, %
|
±0,5 ±1,5 |
|
Диапазон содержания массовой доли солей в жидкости, % |
не регламентируется |
|
Качественный состав нефтепродуктов |
не регламентируется |
|
Содержание свободного газа в общем объеме жидкости не более, % |
10 |
|
Расход жидкости, м3/ч |
от 0 до 18 |
|
Диапазон температур рабочей среды, °С |
от 0 до плюс 90 |
|
Максимальное рабочее давление, МПа |
4 |
|
Плотность рабочей среды, кг/м3 |
не регламентируется |
|
Вид присоединения к технологическому процессу |
- фланцевый; - быстроразъемное соединение(БРС) |
|
Потребляемая мощность, Вт, не более |
4,5 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
15 ± 4 |
|
Условия эксплуатации: Диапазон температуры окружающей среды, °С Относительная влажность воздуха при температуре плюс 35 °С, % Диапазон атмосферного давления, кПа |
от минус 50 до плюс 55 от 0 до 98 от 60 до 106,7 |
|
Назначенный срок службы, лет |
10 |
|
Г абаритные размеры, мм |
1115x790x300* |
* - габаритные размеры определяются размерами измерительной линии и могут варьироваться в каждом конкретном случае при оформлении заказа.
