Принцип действия установки поверочной УЭПМ-АТ-600 основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости посредством счетчиков-расходомеров массовых и последующей обработкой результатов измерений на автоматизированном рабочем месте оператора.

Установка поверочная УЭПМ-АТ-600 представляют собой мобильный комплекс на базе автомобильного полуприцепа, состоящего из технологического и аппаратного блок-боксов.

Технологический блок-бокс состоит из блока измерительных линий, узла подключения и системы жизнеобеспечения (освещение, естественная вентиляция, сигнализация загазованности и пожара).

В состав блока измерительных линий входят:

• -  счетчик-расходомер массовый Micro Motion модели CMF100, модели CMF300 и модели CMF400 (регистрационный номер 45115-10 или 45115-16);

• -  датчик температуры 644 (регистрационный номер 39539-08) или датчик температуры Rosemount 644 (регистрационный номер 63889-16) с диапазоном измерений температуры от минус 20 °С до плюс 80 °С и пределами абсолютной погрешности измерений температуры не более ±0,2 °С - 1 шт.;

• -  преобразователи давления измерительные 3051   (регистрационный номер

14061-10 или 14061-15) с диапазоном измерений давления от 55,2 до 5520 кПа и пределами приведенной погрешности измерений давления ± 0,065 % - 4 шт.;

• -  манометр показывающий для точных измерений МПТИ (регистрационный номер 26803-11 или 53902-13) с диапазоном показаний избыточного давления от 0 до 100 кгс/см² с классом точности 0,6 - 4 шт.;

• -  термометр лабораторный электронный ЛТ-300  (регистрационный номер

42676-09 или 61806-15) с диапазоном измерений температуры от минус 50 °С до плюс 199,9 °С, пределами абсолютной погрешности измерений температуры ±0,05 °С- 1 шт.

В состав узла подключения входят: трубопроводы, запорная арматура, и закрытая дренажная система.

Аппаратный блок-бокс состоит из контроллера измерительного АТ-8000 (регистрационный номер 42676-09 или 61018-15) и рабочего места оператора, реализованного на базе персонального компьютера.

Общий вид установки поверочной УЭПМ-АТ-600 и общий вид трубопроводной обвязки технологического блок-бокса представлены на рисунках 1 и 2 соответственно.

Пломбировка от несанкционированного доступа и нанесение знака поверки осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах счетчиков-расходомеров массовых Micro Motion. Схема пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки приведены на рисунке 3.

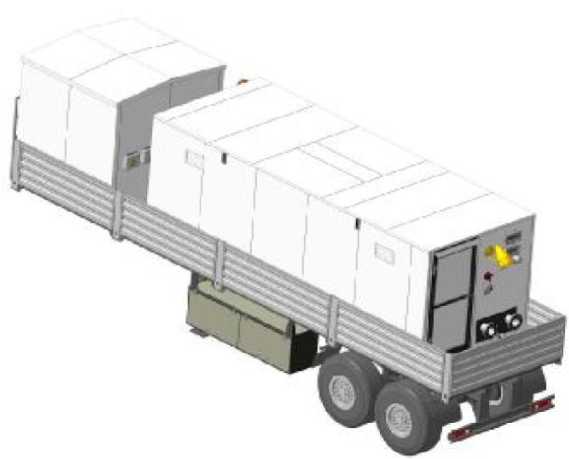

Рисунок 1 - Общий вид установки поверочной УЭПМ-АТ-600

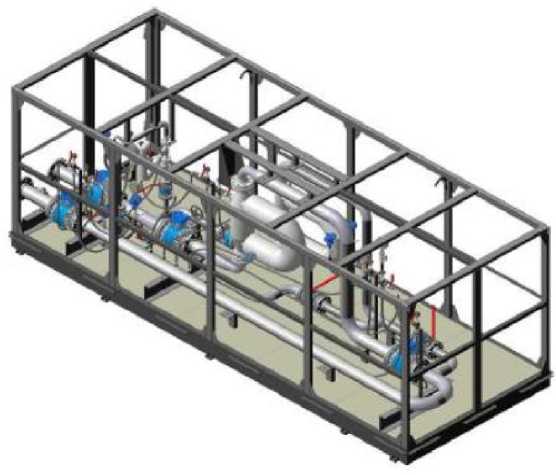

Рисунок 2 - Общий вид трубопроводной обвязки

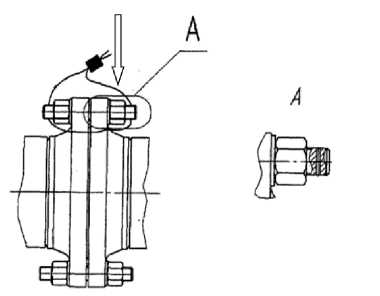

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки присоединительных фланцев счетчиков-расходомеров массовых Micro Motion установки поверочной УЭПМ-АТ-600

Программное обеспечение установки поверочной УЭПМ-АТ-600 автономное.

Программное обеспечение установки поверочной УЭПМ-АТ-600 предназначено для: сбора, отображения и регистрирования информации со средств измерений в ходе проведения измерений, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчётов о результатах проведения измерений.

Идентификационные данные программного обеспечения установки поверочной УЭПМ-АТ-600 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения установки поверочной УЭПМ-АТ-600 «средний» в соответствии с Р 50.2.077-2014.

В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
