Номер по Госреестру СИ: 59066-14
59066-14 Термопреобразователи сопротивления платиновые
(2-116948)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели 2-116948 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры в обмотках статора генератора на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149787
ID в реестре СИ - 372187
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Temperaturmesstechnik Geraberg GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1815 от 2014.11.12 Об утверждении типов средств измерений (ГР 59053-14 - 40713-14)
№837 от 2020.04.24 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (2-116948)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Temperaturmesstechnik Geraberg GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53245-13 12.04.2018 |
Преобразователи термоэлектрические, MQ0206 Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53246-13 12.04.2018 |
Термопреобразователи сопротивления платиновые, WK93, WN100, WN500, WQ0232, WQ0233 Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54936-13 23.09.2018 |
Термопреобразователи сопротивления платиновые взрывозащищенные, VK, VN, VQ Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года - для мод. VK, VQ; первичная поверка до ввода в эксплуатацию - для мод. VN |
|
55401-13 05.11.2018 |
Датчики температуры, WB91 Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55775-13 09.12.2018 |
Преобразователи термоэлектрические взрывозащищенные, UQ Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56109-13 |
Преобразователи термоэлектрические исполнения, MQ0206-PVDF Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56567-14 |
Термопреобразователи сопротивления платиновые, WQ0233 исп. 1003576 Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59066-14 |
Термопреобразователи сопротивления платиновые, 2-116948 Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
78021-20 22.04.2025 |
Преобразователи термоэлектрические, U, T, M Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов |
|
78312-20 29.05.2025 |
Термопреобразователи сопротивления платиновые, V, W Фирма "Temperaturmesstechnik Geraberg GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Термопреобразователи сопротивления платиновые (2-116948)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления платиновые (2-116948)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на термопреобразователь сопротивления платиновый модели 2116948.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2-116948
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
Поверка
ПоверкаОсновные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом;
-
- мегомметр М4100/3, рабочее напряжение до 500 В.
Изготовитель
Фирма «Temperaturmesstechnik Geraberg GmbH», Германия
Адрес: Heydaer Str. 39, D-98693 Martinroda
Тел.: +49 (3677) 79-49-0, факс: +49 (3677) 79-49-15
E-mail: tmg@temperatur.com, адрес в Интернет: www.temperatur.com
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления платинового чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ, помещенным в защитный чехол в виде плоской пластины с соединительным кабелем с удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 4-х проводная.

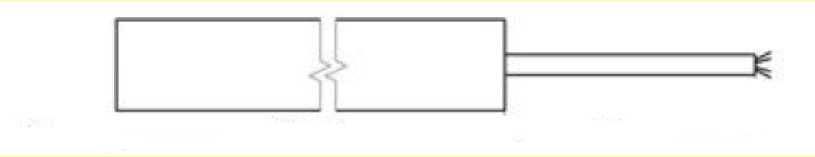

Чертеж термопреобразователя представлен на рисунке 1.
Рис.1. Чертеж термопреобразователя сопротивления платинового модели 2-116948.
15 шт.
15 экз.
Термопреобразователь сопротивления платиновый модели 2-116948 Паспорт осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур, °С |
от 0 до 150 |
|
У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571 |
Pt100 |
|
Температурный коэффициент ТС a , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60571 |
В |
|
Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры) |
±(0,3 + 0,005|±0 |
|
Габаритные размеры чехла ТС (длинахширинахвысота), мм |
500±2х2,5’6х10±0’5 |
|
Длина кабеля с удлинительными проводами, мм |
15000 |
|
Рабочие условия эксплуатации:
|
от 0 до 150 80 |
