Номер по Госреестру СИ: 55775-13
55775-13 Преобразователи термоэлектрические взрывозащищенные
(UQ)
Назначение средства измерений:
Преобразователи термоэлектрические взрывозащищенные модели UQ (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитного корпуса ТП.
Внешний вид.
Преобразователи термоэлектрические взрывозащищенные
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические взрывозащищенные
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические взрывозащищенные
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические взрывозащищенные
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические взрывозащищенные
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим взрывозащищенным модели UQГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма «Temperaturmesstechnik Geraberg GmbH», Германия Адрес: Heydaer Str. 39, D-98693 Martinroda
Тел.: +49 (3677) 79-49-0, факс: +49 (3677) 79-49-15
E-mail: tmg@temperatur.com, адрес в Интернет: www.temperatur.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.
ТП модели UQ имеют исполнения: UQ 0233p 3HPR, UQ 0233p 8D, UQ 0333p, UQ 0334 p, UQ 0335p, различающиеся по конструкции защитной арматуры.
ТП предназначены для измерения температуры масла подшипников и конструктивно выполнены в виде измерительной вставки погружного типа в цилиндрическом корпусе из алюминиевого сплава c медным наконечником, которая соединена с металлической головкой различной формы или соединительными проводами в силиконовой оболочке. Внутрь корпуса помещены один, два или три чувствительных элементов (ЧЭ) в зависимости от исполнения ТП. В качестве ЧЭ применяется термопара с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001.

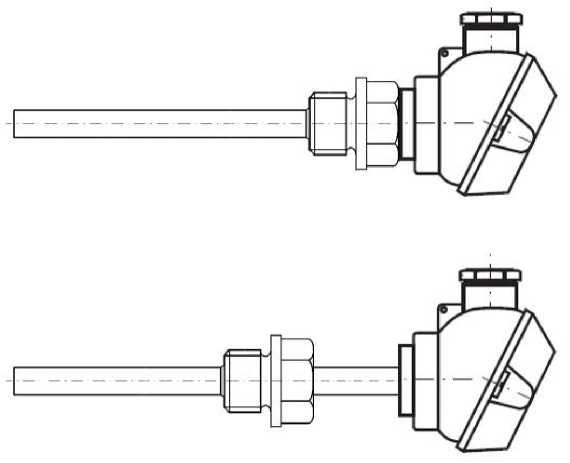

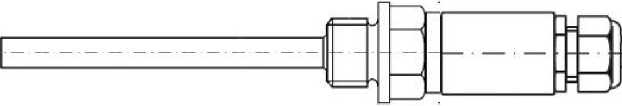

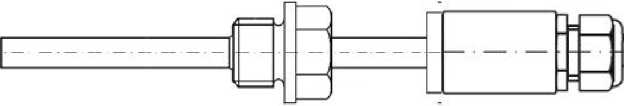

Чертежи общего вида ТП модели UQ представлены на рисунках 1-5.
Рис.2. ТП исполнения UQ 0233p 3HPR
Рис.4. ТП исполнения UQ 0334p
Рис.5. ТП исполнения UQ 0335p
Рабочий диапазон измеряемых температур ТП, °С:................от минус 40 до плюс 120
Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1):
Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94): .....................................1;
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (t - значение измеряемой
температуры):
-
- для ТП класса 1:................................................................................................ ± 1,5;
-
- для ТП класса 2:................................................................................................. ± 2,5
Электрическая прочность изоляции для ТП (в течение 1 минуты), В:
Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529):
Длина монтажной части ТП, мм: ......................................................80 до 1000
Диаметр монтажной части ТП, мм: ....................................................от 6 до 12
Длина кабеля с удлинительными проводами (в зависимости от исполнения ТП), мм:
- для ТП исполнения UQ 0233p 8В, UQ 0334p:...............................от 100 до 15000
Рабочий диапазон температур окружающей среды ТП, °С:...от минус 40 до плюс 120 Взрывозащищенность термопреобразователей обеспечивается видом взрывозащиты «искробезопасная электрическая цепь “i”» по ГОСТ Р МЭК 60079.11-2010, защита вида “n” по ГОСТ Р МЭК 60079.15-2010, повышенная защита вида “e” по ГОСТ Р 52350.7-2005 (МЭК 60079-7:2006) и выполнением конструкции в соответствии с требованиями ГОСТ Р МЭК 60079.0-2011.
