Номер по Госреестру СИ: 78021-20
78021-20 Преобразователи термоэлектрические
(U, T, M)
Назначение средства измерений:
Преобразователи термоэлектрические серий U, T, M (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

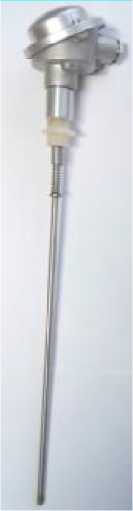

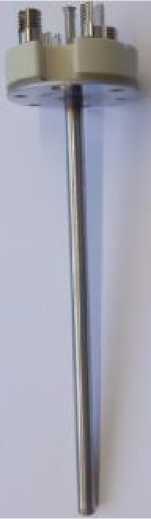

Внешний вид.

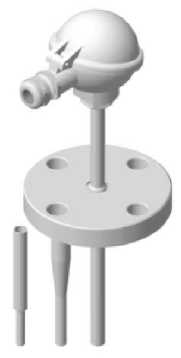

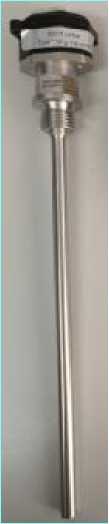

Преобразователи термоэлектрические

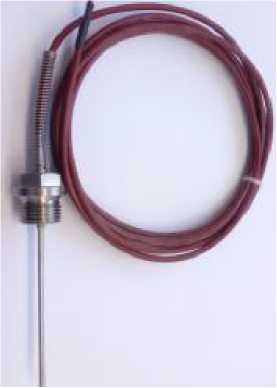

Рисунок № 1

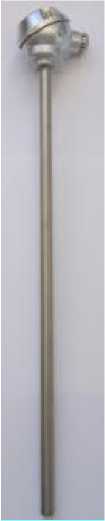

Внешний вид.

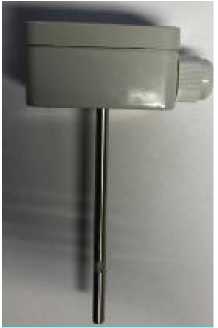

Преобразователи термоэлектрические

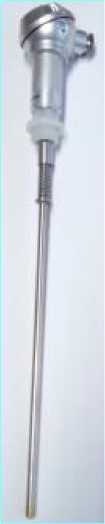

Рисунок № 2

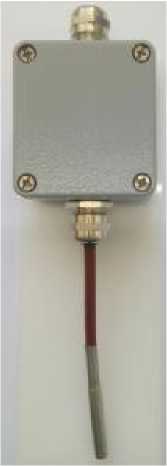

Внешний вид.
Преобразователи термоэлектрические

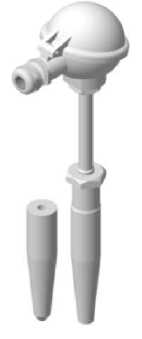

Рисунок № 3

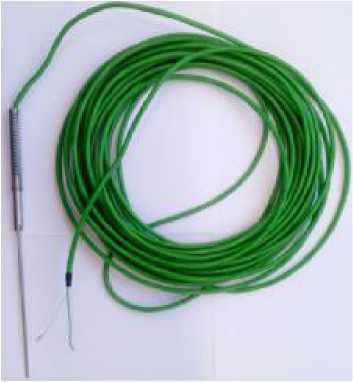

Внешний вид.
Преобразователи термоэлектрические

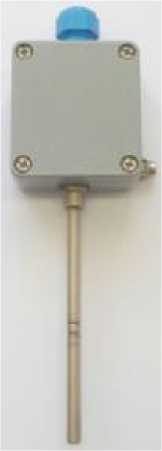

Рисунок № 4

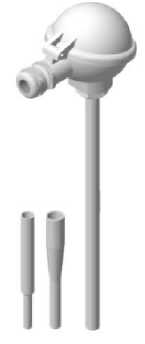

Внешний вид.
Преобразователи термоэлектрические

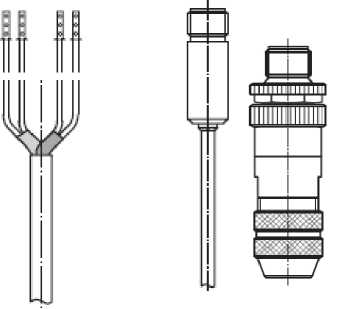

Рисунок № 5

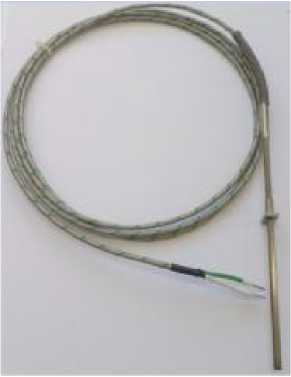

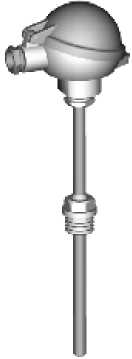

Внешний вид.
Преобразователи термоэлектрические

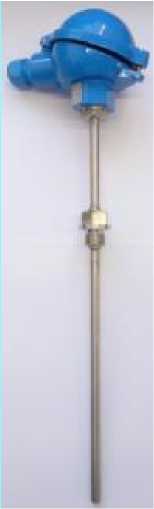

Рисунок № 6

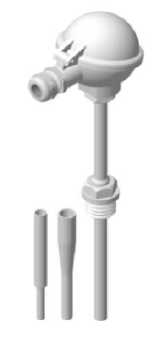

Внешний вид.
Преобразователи термоэлектрические

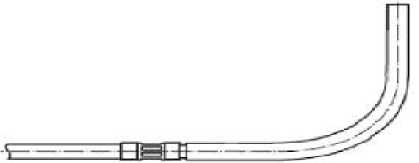

Рисунок № 7

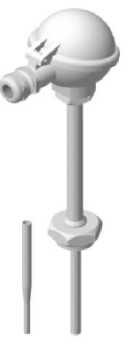

Внешний вид.
Преобразователи термоэлектрические

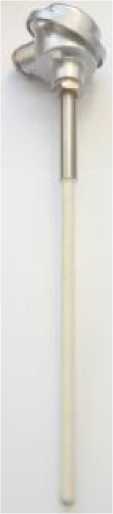

Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9

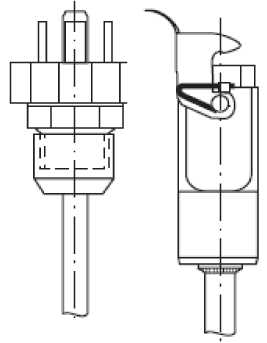

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 207-010-2019 «Преобразователи термоэлектрические серий U, T, M. Методика поверки», утверждённому ФГУП «ВНИИМС», 29.04.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.15(М)
(Регистрационный № 19736-11);
Прецизионный милливольтметр В2-99 (Регистрационный № 22532-02);
Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Temperaturmesstechnik Geraberg GmbH», Германия Адрес: Heydaer Str. 39, 98693 Martinroda, Germany Телефон: +49 (0)3677-7949-0, факс: +49 (03677) 7949-15
Web-сайт: www.temperatur.com E-mail: tmg@temperatur.com
Заявитель
Компания «ALPHA Consulting GmbH», Германия Адрес: Markt 19, 09111, Chemnitz, GermanyТелефон: +49 (0)371-666-58-40, факс: +49 (0)371-666-58-422
Web-сайт: www.alpha-consulting.eu E-mail: info@alpha-consulting.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП серий T и M имеют общепромышленное исполнение, ТП серии U имеют взрывозащищенное исполнение и изготавливаются следующих моделей: UQ...p, UQ...t, U...a, которые отличаются друг от друга конструктивным исполнением. ТП серии M изготовлены из термопарного кабеля по МЭК 61515:2016.
Измерительные вставки состоят из одного или двух чувствительных элементов (далее -ЧЭ), помещенных в защитный чехол (нержавеющая или хромоникелевая сталь, керамика), защитной арматуры (или без неё), соединительной головки или штекера или соединительного кабеля, защитной гильзы (по дополнительному заказу) с различными видами присоединений к объектам измерений.
ЧЭ изготовлены из проволочных термоэлектродов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями) с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
Соединительные головки имеют несколько модификаций, отличающихся конструкцией и степенью защиты. Головки могут быть выполнены из алюминиевого сплава, нержавеющей стали или пластмассы и могут быть окрашены в любой цвет в зависимости от заказа.
ТП серий U, T, M могут комплектоваться измерительным преобразователем утвержденного типа (далее по тексту - ИП).
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом (нержавеющая или хромоникелевая сталь, керамика).
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
ТП серии V изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная цепь» и «повышенная безопасность».
Схемы составления условного обозначения ТП с обозначением конструктивных особенностей в зависимости от серии и исполнения приведены в таблицах 1-6. Фотографии общего вида ТП приведены на рисунке 1.
Чертежи и фотографии конструктивного исполнения защитных головок ТП серии U. а приведены на рисунке 4. Чертежи конструктивного исполнения кабельных выводов ТП серии U. а приведены на рисунке 5.
Таблица 1 - Схема составления условного обозначения ТП модели U.. .а
Преобразователи термоэлектрические U. а □ □□□.□ а □□□ 1 2 3 4 5 6 7 8 < ) < ) Y Y | |
1. Название основной группы | |
U Преобразователь термоэлектрический во взрывозащищенном исполнении | |
2. Тип подгруппы по конструктивному исполнению | |
В |
ТП с рукояткой |
D |
ТП для использования при высоких давлениях и/или сварного исполнения арматуры |
Е |
ТП с арматурой с резьбой без горловины (удлинителя) |
F |
ТПс фланцем |
Н |
ТП с горловиной (удлинителем) |
O |
ТП без монтажных креплений |
R |
ТП для измерений температуры воздуха внутри помещений или снаружи |
S |
ТП с байонетным соединением |
и |
ТП с накидной гайкой |

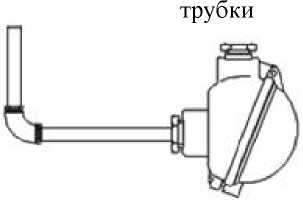

W |
ТП с угловой или изогнутой дополнительной защитной трубкой |
Х |
ТП в виде измерительной вставки с платформой для клеммной колодки или измерительного преобразователя |
3. - 5. Конструктивные особенности исполнения ТП | |
2 |
ТП в виде сменной измерительной вставки с горловиной (удлинителем) и резьбой (для монтажа в защитную гильзу) |
3 |
ТП с не сменной измерительной вставкой без защитной гильзы |
4 |
ТП в виде сменной измерительной вставки с накидной гайкой (для монтажа в защитную гильзу) |
5 |
ТП в виде сменной измерительной вставки в закрытой гильзе с процессным присоединением или без него |
6 |
ТП без сменной измерительной вставки и без процессного присоединения |
7 |
ТП без сменной измерительной вставки и процессного присоединения с кабелем в оболочке |
8 |
ТП для применения в фармацевтической и пищевой промышленности |
6. - 8. Конструктивные особенности исполнения кабельных выводов, защитных головок ТП с ИП и без него | |
200 |
Стандартная защитная головка тип B Форма В |
201 |
Защитная головка тип-B Форма BRZ |
204 |
Стандартная защитная головка тип А Форма A |
205 |
Стандартная защитная головка тип J Форма J |
206 |
Защитная головка c поднятой (увеличенной) крышкой тип Е Форма BEZ |
209 |
Защитная головка c навинчиваемой плоской крышкой Форма В тип Н |
219 |
Защитная головка с винтовой крышкой Форма BZ |
221 |
Защитная головка Форма XD-AD взрывозащищенная |
225 |
Портативная защитная головка диаметр 30 мм кабельный ввод Ms (никелированный) |
226 |
Портативная защитная головка диаметр 20 мм кабельный ввод Ms (никелированный) |
227 |
Портативная защитная головка диаметр 24 мм кабельный ввод Ms (никелированный) |
231 |
Шарообразная защитная головка |
235 |
Цилиндрическая защитная головка диаметр 30 мм |
236 |
Защитная головка из пластика тип DSN/DSNW Форма BEZ взрывозащищенная |
237 |
Цилиндрическая защитная головка диаметр 24 мм |
238 |
Защитная головка с винтовой крышкой с уплотнением из витона, Форма VA |
240 |
Цилиндрическая защитная головка диаметр 30 мм |
278 |
Защитная головка c высокой цилиндрической крышкой AEZ |
261 |
Защитная головка тип B Форма BRZ (из пластика) |
300 |
Стандартная защитная головка тип B Форма В с ИП |
301 |
Защитная головка тип-B Форма BRZ с ИП |
304 |
Стандартная защитная головка тип А Форма A с ИП |
305 |
Стандартная защитная головка тип J Форма J с ИП |
306 |
Защитная головка c поднятой (увеличенной) крышкой тип Е Форма BEZ с ИП |
309 |
Защитная головка c навинчиваемой плоской крышкой Форма В тип Н с ИП |
319 |
Защитная головка с винтовой крышкой Форма BZ с ИП |
321 |
Защитная головка Форма XD-AD взрывозащищенная с ИП |
325 |
Портативная защитная головка диаметр 30 мм кабельный ввод Ms (никелированный) с ИП |
326 |
Портативная защитная головка диаметр 20 мм кабельный ввод Ms (никелированный) с ИП |
327 |
Портативная защитная головка диаметр 24 мм кабельный ввод Ms (никелированный) с ИП |
331 |
Шарообразная защитная головка с ИП |
335 |
Цилиндрическая защитная головка диаметр 30 мм с ИП |
336 |
Защитная головка из пластика тип DSN/DSNW Форма BEZ взрывозащищенная с ИП |
337 |
Цилиндрическая защитная головка диаметр 24 мм с ИП |
338 |
Защитная головка с винтовой крышкой с уплотнением из витона с ИП |
340 |
Цилиндрическая защитная головка диаметр 30 мм с ИП |
378 |
Защитная головка c высокой цилиндрической крышкой AEZ с ИП |
361 |
Защитная головка тип B Форма BRZ (из пластика) с ИП |
001 |
Штекер промышленный разъём М12 |
003 |
Вкручиваемый по DIN 43650 |
004 |
Штекер по DIN 43652 |

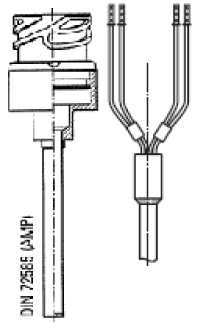

007 |
Штекер по DIN 72585 |
012 |
Штекер промышленный разъём М16 |
013 |
Штекер промышленный разъём М125 |
010 |
Штекер Lemosa |
005 |
Штекер байонетный MIL |
006 |
Штекер резьбовой MIL |

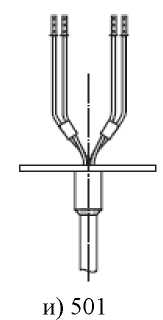

501 |
С кабельным выводом |
282 |
C платформой для клеммной колодки или измерительного преобразователя |
280 |
С платформой с клеммной колодкой |
381 |
С платформой с клеммной колодкой и ИП |
Таблица 2 - Схема составления условного обозначения ТП модели UQ.. ,t | |
Преобразователи термоэлектрические UQ.t □ □□□□□ t □ □□ - □ 1 2 3 4 5 6 7 8 9 10 < J < J Y Y | |
1. Название основной группы | |
U Преобразователь термоэлектрический во взрывозащищенном исполнении | |
2. Название подгруппы | |
Q |
Специальная версия |
3. - 6. 1 |
ип подгруппы по конструктивному исполнению |
0036 |
Соединительная головка Форма В с пружиной |
0068 |
Соединительная головка Форма J с пружиной |
0232 |
Разъем Han 3HPR с пружиной |
0332 |
Соединительный кабель из силикона, с пружиной |
0233 |
Разъем Han 3HPR, без пружины |
0333 |
Соединительная головка Форма В, без пружины |
7. - 9. Конструктивные особенности исполнения ТП | |
023 |
Разъем Han 3HPR |
200 |
Соединительная головка Форма В |
205 |
Соединительная головка Форма J |
500 |
Соединительный кабель |
505 |
Соединительный кабель из силикона |
10. Материал соединительной резьбы ТП | |
1 |
Фторопласт (PVDF) |
2 |
Нержавеющая сталь |
3 |
Высокотемпературный пластик полиэфирэфиркетон (Peek) |
Таблица 3 - Схема составления условного обозначения ТП модели UQ.. .р
Преобразователи термоэлектрические UQ.p | |||
□ □□□□□ р □ □ 1 2 3 4 5 6 7 8 |
□ - 9 |
□ 10 | |
1. Название основной группы | |||
U |
Преобразователь термоэлектрический во взрывозащищенном исполнении | ||
2. Название подгруппы | |||
Q |
Специальная версия | ||
3. - 6. 1 |
ип подгруппы по конструктивному исполнению | ||
0036 |
Соединительная головка Форма В с пружиной | ||
0068 |
Соединительная головка Форма J с пружиной | ||
0232 |
Разъем Han 3HPR с пружиной | ||
0332 |
Соединительный кабель из силикона, с пружиной | ||
0233 |
Разъем Han 3HPR, без пружины | ||
7. Конструктивные особенности исполнения ТП с штекером | |||
022 |
Разъем Han G3A 8D | ||
023 |
Разъем Han 3HPR | ||
200 |
Соединительная головка Форма В | ||
205 |
Соединительная головка Форма J | ||
500 |
Соединительный кабель | ||
505 |
Соединительный кабель из силикона | ||
8. Мате |
риал соединительной резьбы ТП | ||
1 |
Фторопласт (PVDF) | ||
2 |
Нержавеющая сталь | ||
3 |
Высокотемпературный пластик полиэфирэфиркетон (Peek) | ||
9. Другая информация | |||
— |
Сенсор (ТП c НСХ типа «К») |
Таблица 4 - Схема составления условного обозначения ТП серии М и T
Преобразователи термоэлектрические серии M или T □ □ □ □ . □ 1 2 3 4 5 < ) У | |
1. Название основной группы | |
M |
Преобразователь термоэлектрический кабельного типа |
T |
Преобразователь термоэлектрический стержневого типа |
2. Тип подгруппы по конструктивному исполнению | |
В |
ТП с рукояткой |
D |
ТП для использования при высоких давлениях и/или сварного исполнения арматуры |
Е |
ТП с арматурой с резьбой без горловины (удлинителя) |
F |
ТП с фланцем |
Н |
ТП с горловиной трубкой (удлинителем) |
I |
ТП с арматурой с резьбой и кабельным отводом |
K |
Кабельный ТП (кроме ТП стержневого типа) |
L |
Кабельный ТП с длинной гильзой (стержневой) |
О |
ТП без монтажных креплений |
P |
ТП c керамической защитной арматурой |
R |
ТП для измерений температуры воздуха внутри помещений или снаружи |
S |
ТП с байонетным соединением |
U |
ТП с накидной гайкой |
W |
ТП с угловой или изогнутой дополнительной защитной трубкой |
Х |
ТП в виде измерительной вставки с платформой для клеммной колодки или измерительного преобразователя |
3. - 5. Конструктивные особенности исполнения ТП |
а) серия
б) серия и...а/T/M, модификации UX, ТХ, МХ
и...а/T/M, модификации UU, TU, MU
в) серия и...а/T/M, модификации UO, ТО, МО
г) серия
и...а/T/M, модификации их, ТХ, МХ
д) серия U.a, модификация UH, головка Форма 201
з) серия
UQ.t/
UQ. р,
е) серия T, головка Форма В, модификация TP
ж) серия UQ...t/
UQ...p, головка
Форма J, модификация UQ 0068
и) серия UQ.t/ UQ. р, Han
разъем Han
3HPR без пружины, модификация
3HPR с
пружиной, модификация
UQ 0232
к) серия UQ.t/ UQ. р, головка Форма В, модификация UQ 0036
UQ 0233
м) серия T, модификация TF
н) серия M, модификация
MK
о) серия
U.a/T/M, модификации
л) серия T, М, модификация
TO, МО
п) серия М, модификация MI
UR, TR, MR
р) серия T, модификация TR
с) серия U, модификация TR
т) серия M, модификация МК
у) серия T, M, модификация TK, MK
Рисунок 1 - Общий вид преобразователей термоэлектрических серий U, T, M

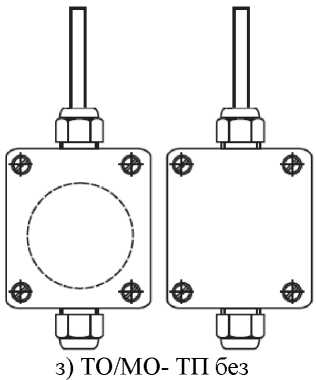

б) TO/MO
Датчик без непосредственно го крепления
г) ТЕ/МЕ ТП с резьбой для вкручивания
д) TF/MF - ТП с фланцем для крепления
а) TS вставной ТП, байонетное присоединение
в) TD/MD
ТП с приварным элементом
е) ТК/MK - ТП с
соединительным кабелем
непосредственного крепления
и) TU/MU - ТП с
накидной гайкой
ж) TH/MH
ТП с
горловиной
к) TW/MW - ТП с угловой или изогнутой дополнительной защитной трубкой, с пружиной от изломов и спиральным шлангом
л) TS/MS ТП с рукояткой

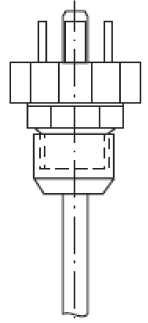

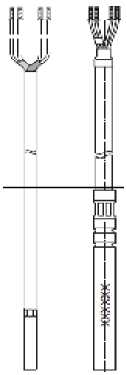

Рисунок 2 - Чертежи конструктивного исполнения измерительных вставок в защитной арматуре ТП серий М и Т
а) свободные концы б) 001/012/013
штекер разъём
М12/М16/М125
в) 010 штекер
Lemosa
г) клемная коробка
з) 007 и) 501
е) 003 вентильны й штекер DIN 43650
ж) 004 корпусный штекер с метрическо й резьбой DIN 43652
к) 501
□ |
И |
L |
Г |
л) 280
м) 381
Рисунок 3 - Чертежи конструктивного исполнения кабельных выводов ТП серий Т и М
а) 200/300 Форма В
в) 204/304 Форма A
б) 201/301 Форма BRZ
г) 205/205 Форма J
е) 209/309
з) 278/378 AEZ
д) 206/306 Форма BEZ
ж) 261/361Форма BRZ
и) 219/319 Форма BS
н) 227/327
с) 237/337
к) 221/321 Форма XD-
AD
о) 231/331
т) 238/338 Форма VA,
с уплотнением из
л) 225/325
п) 235/335
у) 240/340
м) 226/326
И Г-
р) 236/336 Форма BEZ
витона
Рисунок 4 - Чертежи конструктивного исполнения защитных головок ТП серии U...a
а) 001/012/013 штекер разъём М12/М16/М125
б) 003 вентильный штекер DIN 43650
ш
в) 004 корпусный штекер с метрической резьбой DIN
43652
°= I
_■ ■
г) 007 д) 381
е) 010 штекер
Lemosa
з) 501
к) 280
Рисунок 5 - Чертежи конструктивного исполнения кабельных выводов ТП серии U.. .а
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Наименование |
Кол-во |
Примечание |
Преобразователь термоэлектрический |
1 шт. |
модель в соответствии с заказом |
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
Паспорт |
1 экз. |
- |
Методика поверки МП 207-010-2019 |
1 экз. |
на партию ТП при поставке в один адрес |
Защитная гильза |
1 шт. |
по дополнительному заказу |
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 5.
Таблица 5 - Метрологические характеристики преобразователей термоэлектрических серий U, T, M
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С (1) |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (2) (3) |
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
3 |
от -200 до +400 |
±2,5 или ±0,00751 | |
N |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
3 |
от -200 до +400 |
±2,5 или ±0,00751 | |
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. от +333 до +750 |
±2,5 ±0,00751 | |
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,00751 | |
3 |
от -200 до -66 включ. св. -66 до +40 |
±0,15 ±0,0041 |
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С (1) |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (2) (3) |
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,0151 ±2,5 | |
L |
2 |
от -40 до +360 включ. от +360 до +800 |
±2,5 ±0,7+ 0,005-t |
3 |
от -200 до -100 включ. от -100 до +100 |
±1,5 +0,011 ±2,5 | |
R |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±[1+0,003-(t-1100)] |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 | |
S |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±[1+0,003-(t-1100)] |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 | |
B |
2 |
от + 600 до +1700 |
±0,00251 |
3 |
от +600 до +800 включ. св. +800 до +1700 |
±4 ±0,0051 | |
Примечания:
D = ±^/(DИП +DКОМП)2 + (DТП)2 , где DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С; DИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; DКОМП - погрешность схемы компенсации ИП, °С. |
Таблица 6 - Основные технические характеристики ТП серий U, T, M
Наименование характеристики |
Значение |
Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, при 500 В, МОм, не менее |
20 |
Время термического срабатывания ЧЭ в водной среде (0,4 м/с), с, не более
|
12 20 |
Диаметр измерительной вставки, мм |
2; 3; 4; 5; 6; 8 |
Наименование характеристики |
Значение |
Диаметр защитной арматуры, мм |
от 4,0 до 27,0 (и более по специальному заказу) |
Длина монтажной части ТП, мм
|
от 5 до 20000 (и более по специальному заказу) от 500 до 20000 |
Длина соединительного кабеля ТП, мм |
от 100 до 50000 (и более по специальному заказу) |
Диапазон температур окружающего воздуха ТП в зависимости от конструктивного исполнения, °С
|
от -40 до +180 от -40 до +150 от -40 до +85 от -40 до +160 от -40 до +80 от -40 до +180 от -40 до +150 от -40 до +85 |
Масса, кг |
от 0,03 до 20 (в зависимости от модели и исполнения ТП) |
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее:
|
43000 20000 |
Средний срок службы ТП, лет, не менее
|
5 2 |
