Номер по Госреестру СИ: 58796-14
58796-14 Радиометры альфа-, бета-излучения
(LB 2046)
Назначение средства измерений:
Радиометры альфа-бета излучения LB 2046 (далее радиометр) предназначены для одновременного измерения активности альфа- и бета- излучения от твердых образцов и источников.
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 1
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 2
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 3
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 4
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 5
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 6
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 7
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 8
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 9
Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 13.08.2024
Номер записи -
ID в реестре СИ - 371893
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, LB-2046, LB 2046,
Производитель
Изготовитель - Фирма "Berthold GmbH & Co."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 1
Кол-во периодических поверок - 7
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№230 от 2019.02.14 О переоформлении свидетельства об утверждении типа средства измерений № 58796 "Станции погодные автоматические WS - UMB" и внесении изменений в описание типа
№1889 от 2019.08.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3015 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1634 от 2014.10.19 Об утверждении типов средств измерений (ГР 58795-14 - 58813-14)
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
№431 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Радиометры альфа-, бета-излучения (LB 2046)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58796-14 Радиометры альфа-, бета-излучения (LB 2046) Фирма "Berthold GmbH & Co." (ГЕРМАНИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
|
58796-14 Радиометры альфа-, бета-излучения (LB 2046) Фирма "Berthold GmbH & Co." (ГЕРМАНИЯ ) |
16297-08 Альфа-бета радиометры для измерений малых активностей (УМФ-2000) ООО НПП "Доза" (РОССИЯ г. Москва, Зеленоград) |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Альфа-бета радиометры для измерений малых активностей (УМФ-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 4 | 3 | 0 | 0 | 4 | 3 | 0 | |||
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 1 | 1 | 0 | 1 | ||
| АО "СХК" (0161) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Альфа-бета радиометры для измерений малых активностей (УМФ-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
5686 | 5975 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6263 | 5975 |
Программное обеспечение
Конструкция радиометра исключает возможность несанкционированного влияния на встроенное программное обеспечение (ПО) радиометра и измерительную информацию.
Номер версии (идентификационный номер) встроенного ПО: v 2.14.
ПО «ЛСРМ-2046» предназначено для управления радиометром с помощью внешнего компьютера.
Идентификационные данные ПО «ЛСРМ-2046» приведены в таблице 1.
|
Таблица 1 - Сведения о ПО «ЛСРМ-204 |
6» | ||
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
LSRM2046.exe |
1.0 |
B68A95C8C09B49E8EBF0CAFF5A 8BC7A |
MD5 |
ПО «ЛСРМ-2046» не оказывает влияния на метрологические характеристики радиометра. Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень защиты «средний».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель радиометра в виде наклейки, а также на титульный лист паспорта LB 2046 ПС и руководства по эксплуатации LB 2046 РЭ типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометру альфа-бета излучения LB 2046
-
1 ГОСТ 8.040-84. ГСИ. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки.
-
2 ГОСТ 8.033-96. ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
-
3 Радиометр альфа-бета излучения LB 2046. Методика поверки LB 2046 МП.
Изготовитель
Фирма Berthold GmbH&Co., ГерманияKG Calmbacher Strasse 22, P.O. Box 100 163, D-75312 Bad Wildbad, Germany.
Заявитель
Закрытое Акционерное Общество «ПРИБОРЫ» (ЗАО «ПРИБОРЫ»)
Юридический адрес: 115304, г.Москва, ул. Кантемировская, д. 3, к. 3.
Фактический адрес: 109028, г. Москва, Певческий пер., д. 4, стр. 1.
Тел. (495) 937-45-94, факс (495) 937-45-92, сайт: www.pribori.com.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина » 456770, г. Снежинск Челябинской обл., ул. Васильева, д. 13, а/я 245, тел. (351-46) 5-59-70; факс (351-46) 5-59-70; Е - mail: omit@vniitf.ru.
Радиометр является модульной системой со встроенным вычислительным устройством, графическим дисплеем, включающим сенсорную панель и блок электропитания.
Схема радиометра содержит функциональный узел, обеспечивающий разделение сигналов, обусловленных альфа- и бета-частицами. После разделения импульсов в альфа- и бета- каналах импульсы поступают на формирователи, а после них - на плату обработки и отображения информации.
Радиометр содержит сцинтилляционный детектор на кристалле ZnS диаметром 60 мм с 30 мм свинцовой защитой вокруг кристалла и зоны измерения.
Радиометр имеет возможность измерять альфа- и бета- излучение как одновременно, так и по отдельности. Входящее в состав радиометра ПО позволяет на основе измерений скорости счета рассчитывать активность альфа- и бета- излучающих радионуклидов, содержащихся в твердых образцах и источниках различных типов.

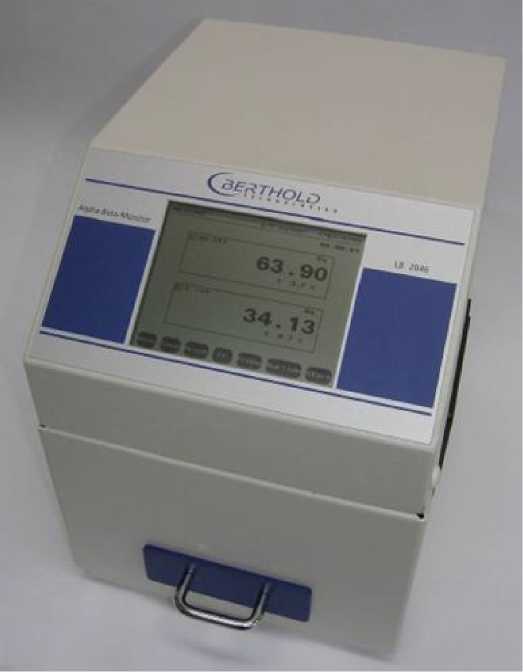

Внешний вид радиометра представлен на рисунке 1.
Рисунок 1 - Внешний вид радиометра
Схема пломбировки от несанкционированного доступаф-2 е
0-1 2
о
RS232
Ф\2
0—1
3
PRINTER
ETHERNET
/-------\
F О1
\_______/
о
2
Информационный шильдик
Информационный шильдик
Информационный шильдик
-
1 - крепежные винты; 2 - пломбируемые винты;
3 - светодиодная лампа; 4 - ручка для изъятия панели.
Комплектность радиометра представлена в таблице 3 Таблица 3
|
Назначение |
Обозначение |
Кол-во, шт. |
|
1. Радиометр альфа-бета излучения со встроенным сцин- |
LB 2046 |
1 |
|
тилляционным детектором с ФЭУ | ||
|
2. Персональный компьютер* |
ПК |
1 |
|
3. Провода питания/передачи данных |
- |
3 |
|
4. Подложки для образцов |
- |
10 |
|
4. Радиометр альфа-бета излучения LB 2046. Руководство |
LB 2046 РЭ |
1 |
|
по эксплуатации | ||
|
5. Радиометр альфа-бета излучения LB 2046. Паспорт |
LB 2046 ПС |
1 |
|
6. Радиометр альфа-бета излучения LB 2046. Методика по- |
LB 2046 МП |
1 |
|
верки | ||
|
7. ПО для работы на ПК на диске |
ЛСРМ-2046 |
1 |
|
8. Руководство пользователя ПО |
LSRM-2046 ПО |
1 |
* Примечание - поставляется по требованию заказчика
В таблице 2 указаны метрологические и технические характеристики радиометра
Таблица 2
|
Наименование параметра, единица измерения |
Значение |
|
Тип детектора |
Сцинтилляционный на кристалле ZnS (Ад) |
|
Тип детектора антисовпадений |
Пластиковый сцинтилляционный |
|
Площадь детектора, мм2,не менее Диаметр детектора, мм, не менее |
2800 60 |
|
Толщина детектора, мкм, не менее |
300 |
|
Максимальное количество сохраненных результатов измерения в памяти радиометра |
4000 |
|
Диапазон регистрируемых энергий по альфа-излучению, МэВ |
от 3,0 до 9,6 |
|
Диапазон регистрируемых энергий по бета-излучению, МэВ |
от 0,125 до 2,2 |
|
Диапазон измерения скорости счета бета-излучающих нуклидов, имп/с |
от 10-1 до 5’ 104 |
|
Диапазон измерения скорости счета альфа-излучающих нуклидов, имп/с |
от 10-1 до 104 |
|
Типовой фон альфа-канала при мощности дозы внешнего гамма-излучения 0,2 мкЗв/ч, имп/с, не более |
0,01 |
|
Типовой фон бета-канала при мощности дозы внешнего гамма-излучения 0,2 мкЗв/ч, имп/с, не более |
0,7 |
|
Минимально измеряемая активность бета-излучения при времени измерения 3600 с, для твердых 90Sr+90Y источников типа 1 СО, Бк, не более |
0,01 |
|
Минимально измеряемая активность альфа-излучения при времени измерения 3600 с, для твердых 239Pu источников типа 1 П9, Бк, не более |
0,002 |
|
Пределы допускаемой относительной погрешности измерения активности бета излучения, % |
±18 |
|
Пределы допускаемой относительной погрешности измерения активности альфа излучения, % |
±18 |
|
Тип интерфейса передачи данных в компьютер |
RS232/USB и Ethernet |
|
Максимальный диаметр пробы, мм, |
60 |
|
с адаптером, мм, |
100 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность, %, не более |
от 0 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габариты, мм, не более | |
|
(длинахширинахвысота) |
250х270х330 |
|
Масса, кг, не более |
9 |
|
Масса при установке свинцовой защиты 30 мм вокруг зоны из- | |
|
мерения, кг, не более |
15 |
|
Питание от сети переменного тока, В |
от 190 до 260, |
|
Частота, Гц |
50-60 |
|
Потребляемая мощность, В • А, не более |
45 |
|
Средняя наработка на отказ, ч, не менее |
8500 |
|
Средний срок службы, лет, не менее |
5 |
