Номер по Госреестру СИ: 58785-14
58785-14 Счетчики газа ультразвуковые
(Flowsic 600)
Назначение средства измерений:
Счетчики газа ультразвуковые Flowsic 600 (заводские номера 10178561, 10178562, 10178563, 10178564, 10178565, 10178566, 10178567, 10178568) (далее - счетчики)
предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте ЛПУМГ «Портовая» ООО «Газпром трансгаз Санкт-Петербург».
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Программное обеспечение счетчика «Flowsic 600» |
Номер версии (идентификационный номер ПО) |
3403 |
Цифровой идентификатор ПО |
0xFE27 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW 600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW 600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Данное ПО содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.
Набор программ MEPAFLOW 600 СВМ защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

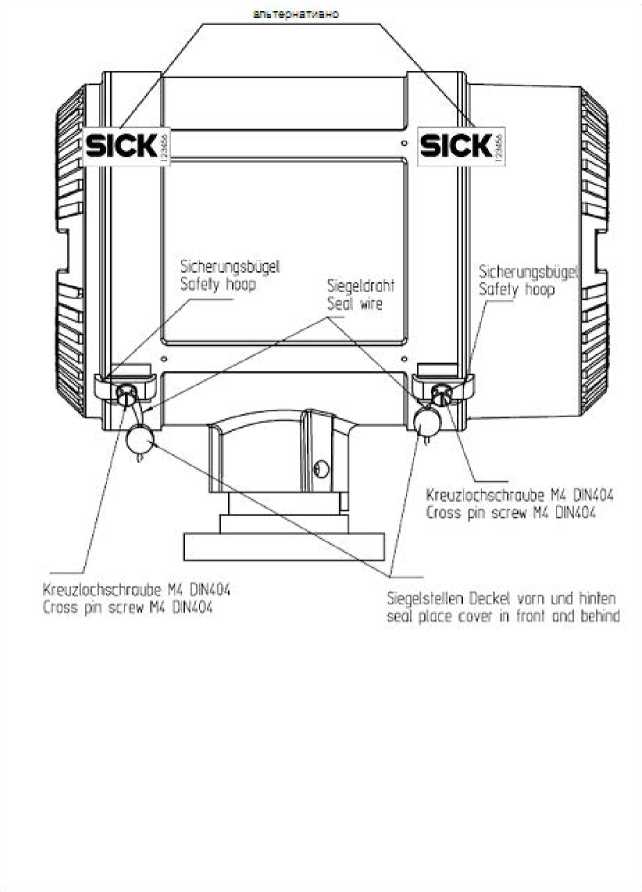

Рисунок 2 - Схемы пломбирования
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым Flowsic 600ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «SICK MAIHAK GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 0169-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые Flowsic 600. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 08 декабря 2017 г.
Основные средства поверки:
-
- поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
-
- термометр сопротивления типа ТСП, пределы измерений от минус 40 °C до 80 °C, предел допускаемой погрешности 0,1%;
-
- эталонный манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;
-
- термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
-
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;
-
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Изготовитель
Фирма «SICK MAIHAK GmbH», ГерманияАдрес: Erwin-Sick-Str. 1, 79183, Waldkirch, Germany
Тел.: +49 7681 202-0
Факс: +49 7681 202-3863 E-mail: info.moscow@sick.de
Заявитель
Общество с ограниченной ответственностью «Газпром трансгаз Санкт-Петербург» (ООО «Газпром трансгаз Санкт-Петербург»)ИНН 7805018099
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.3, корпус 2
Тел./факс +7(812) 455-1200, (812) 455-1032
Web-сайт: www.spb-tr.gazprom.ru
E-mail: ltg@spb.ltg.gazprom.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ГЦИ СИ ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Тел.: +7(843) 272-70-62, (843) 272-11-24
Факс: +7(843) 272-00-32, (843) 272-11-24
Web-сайт: www.vniir.org
E-mail:office@vniir.org
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
В зависимости от модели, для более точного определения объема и расхода газа в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.
Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками, и одного электронного блока (SPU), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков.
Все изменения конфигурируемых параметров или архивов автоматически протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Длина прямого участка трубопровода перед счетчиком должна составлять не менее 10 DN, после -не менее 3DN. При применении струевыпрямителей длина прямых участков перед счетчиком может быть сокращена до 5DN, длина выходного участка составляет не менее 3DN.
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен широкий набор устройств ввода/вывода:
-
- аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА; максимальная нагрузка 250 Ом;
-
- цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;
-
- один или два интерфейса RS-485 (в зависимости от модификации);
-
- протокол шины - Modbus ASCII/ RTU, HART;
-
- Ethernet TCP/IP (через дополнительный модуль)
для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления -по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) -по протоколу Modbus.

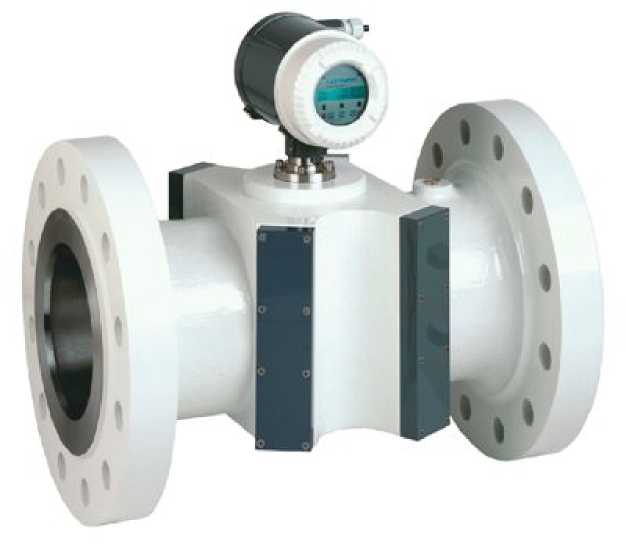

Рисунок 1 - Внешний вид счетчика
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
природный газ |
Диапазон измерений расхода газа при рабочих условиях, м3/ч |
от 120 до 9000 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: |
±0,3 |
Диаметр условного прохода, мм (дюйм) |
400 (16) |
Диапазон абсолютного давления измеряемого газа, МПа, (бар) |
от 0,1 до 25 (от 1 до 250) |
Диапазон температур измеряемого газа, °С |
от -46 до +85 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (в зависимости от типоразмера), не более, мм | |
длина |
1200 |
ширина (ширина измерительного корпуса) |
570 |
высота |
736 |
Условия эксплуатации: | |
- диапазон температур окружающей среды, °С |
от -40 до +60 |
- относительная влажность окружающей среды, не более, % |
95 |
Взрывозащита |
1Exde[ib][ia]IICT4 X |
Напряжение питания (постоянный ток), В |
от 12 до 28,8 |
Масса, не более, кг |
1850 |
Средний срок службы, не менее, лет |
10 |
Степень защиты |
IP 67 |
