Номер по Госреестру СИ: 54699-13
54699-13 Комплекты светофильтров
(SICK)
Назначение средства измерений:
Комплекты светофильтров SICK (далее по тексту - комплекты) предназначены для использования в качестве эталонной меры светового коэффициента пропускания при определении линейности показаний анализаторов пыли DUSTHUNTER С200, DUSTHUNTER SB 50, DUSTHUNTER SB 100, DUSTHUNTER SF 100, DUSTHUNTER SP 100, DUSTHUNTER Т50, DUSTHUNTER Т100, DUSTHUNTER Т200 производства фирмы «SICK MAIHAK GmbH», Германия.
Внешний вид.
Комплекты светофильтров
Рисунок № 1
Внешний вид.
Комплекты светофильтров
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на поверхность транспортного чемодана методом наклеивания.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплекты светофильтров SICK. Руководство по эксплуатации » раздел 2 «Использование по назначению », приложение «Техническая документация на поверочное оборудование для DUSTHUNTER SP, DUSTHUNTER SB, DUSTHUNTER Т, DUSTHUNTER С, DUSTHUNTER SF» раздел 2.1.2 «Комплектующие » и раздел 2.2 «Контроль линейности».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплекту светофильтров SICK
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
Поверка
Поверкаосуществляется по документу МП 24.Д4-13 «Комплекты светофильтров SICK. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 февраля 2013 года.
Основные средства поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Световой коэффициент пропускания Tce=Y 1,4-98,0.
СКО результатов сличения с государственным первичным эталоном ГЭТ 81-2009 S=0,0015.
Лист № 4 Всего листов 4
Изготовитель
Фирма «SICK MAIHAK GmbH», Германия.
Nimburger Str. 11, D-79276 Reute, Germany
Телефон: +49 7641 469-0
Факс: +49 7641 496-1149
E-mail: www.sick.com; holder.neumann@sick.de
Заявитель
Общество с ограниченной ответственностью ИЭЦ «Диагностика»» (ООО ИЭЦ «Диагностика»)
Юридический алрес: 620075, г.Екатеринбург, ул.Малышева, д. 84-135/1
Почтовый адрес: 620062, г.Екатеринбург, ул.Гагарина, д. 8, оф.602/1
Телефон: (343) 375-70-17, 375-71-11, 375-70-37, 375-70-99
факс: (343) 375-70-17
E-mail: diagn@etel.ru;
www.diagn.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального
государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия комплектов основан на ослаблении светового потока при прохождении света через поглощающий стеклянный светофильтр.
Комплекты светофильтров SICK состоят из пяти мер S со световыми окнами размером 20 х 20 мм, и пяти мер Т со световыми окнами размером 35 х 35 мм.
Светофильтры S предназначены для поверки анализаторов пыли DUSTHUNTER С200, DUSTHUNTER SP 100 и DUSTHUNTER SF 100.
Светофильтры Т предназначены для поверки анализаторов пыли DUSTHUNTER С200, DUSTHUNTER SB 50, DUSTHUNTER SB 100 и DUSTHUNTER Т50, DUSTHUNTER Т100, DUSTHUNTER Т200.
Светофильтры изготовлены из нейтрального оптического стекла и вклеены в корпусы из дюралюминия, конструкция которых позволяет зафиксировать светофильтр в оптическом тракте анализаторов пыли. Светофильтры помещаются в футляр, конструкция
которого предохраняет их от резких ударов и загрязнения.
На корпусе каждого светофильтра имеется наклейка с наименованием и артикульным номером светофильтра. На каждом светофильтре проставлен тип комплекта и число, в котором первые две цифры соответствуют номинальному значению, последние три цифры определяют заводской номер.
Общий вид комплекта и комплектующие представлены на рисунках 1, 2.
Держатели для светофильтров
Светофильтры Т
Светофильтры S
Рисунок 1 - Общий вид комплектов светофильтров SICK
Место маркировки

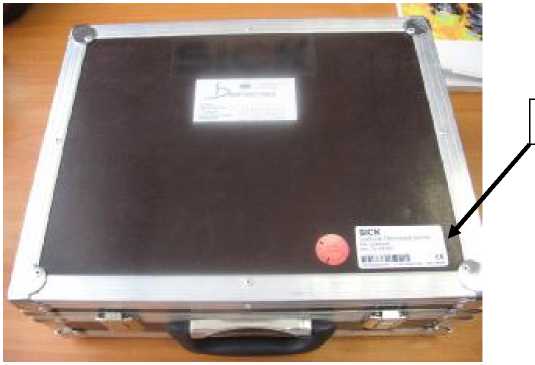

Рисунок 2 - Комплект светофильтров SICK с указанием места маркировки.
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2
Наименование |
Количество, шт. |
Светофильтр 80-S |
1 |
Светофильтр 60-S |
4 |
Светофильтр 40-S |
1 |
Светофильтр 20-S |
1 |
Светофильтр 0-S |
1 |
Светофильтр 80-T |
1 |
Светофильтр 60-T |
1 |
Светофильтр 40-T |
1 |
Светофильтр 20-T |
1 |
Светофильтр 0-T |
1 |
Держатель для светофильтров с контрольным отражателем |
1 |
Держатель оптической системы |
1 |
Держатель для светофильтров |
1 |
Держатель для светофильтров |
1 |
Держатель для светофильтров |
1 |
Держатель для светофильтров |
1 |
Ватные тампоны |
1 |
Салфетка для оптических поверхностей |
1 |
Транспортировочный чемодан |
1 |
Руководство по эксплуатации |
1 |
Сертификат производителя светофильтров |
1 |
Методика поверки |
1 |
представлены в таблице 1. Таблица 1
Наименование характеристики |
Номинальное значение |
Номинальные значения светового коэффициента пропускания светофильтров - 80-S, 80-T; |
0,80 ±0,10 |
- 60-S, 60-T; |
0,60 ±0,10 |
- 40-S, 40-T; |
0,40 ±0,10 |
- 20-S, 20-T; |
0,20 ±0,10 |
- 0-S, 0-T |
0,001 |
Рабочий спектральный диапазон, нм |
450 - 700 |
Пределы допускаемой абсолютной погрешности воспроизведения светового коэффициента пропускания светофильтров |
±0,005 |
Габаритные размеры (ВхШхГ), мм - светофильтров S, |
(60x28x4,5) ±0,2 |
- светового окна светофильтров S, |
(20,0 х 20,0) ± 0,5 |
- светофильтров Т, |
(60,0х 45 х 5,0) ±0,2 |
- светового окна светофильтров Т, |
(35,0 х 35,0) ±0,5 |
- комплекта в футляре мм, не более |
360 х 320 х 130 |
Масса, кг, не более - одного светофильтра, |
0,05 |
- комплекта в футляре |
2,50 |
Условия эксплуатации: о - температура окружающей среды, С |
15 + 25 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
84-106 |
