Номер по Госреестру СИ: 46901-11
46901-11 Анализаторы табачной пыли
(FW102)
Назначение средства измерений:
Анализаторы табачной пыли FW 102 предназначены для автоматического измерения массовой концентрации табачной пыли в отходящих газах газоходов и дымовых труб табачных производств.

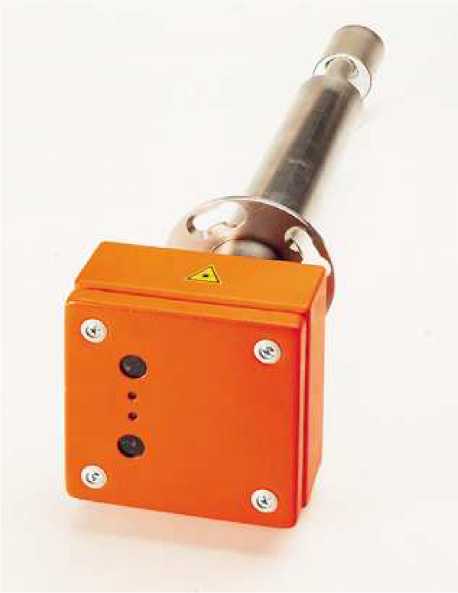

Внешний вид.
Анализаторы табачной пыли
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) для анализаторов табачной пыли FW 102 состоит из двух частей: встроенного ПО и внешнего ПО для IBM PC совместимого компьютера. Встроенное ПО выполняет расчеты, связанные с цифровой обработкой сигналов, выдачей информации об измеряемой величине на цифровой индикатор и задачи самоконтроля. Функции внешнего ПО - проведение технического обслуживания, настройка и градуировка прибора.
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Таблица 1.
Идентификационные данные программного обеспечения приведены в таблице 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
МЕРА |
«Mepa-FW .exe» |
0.5 |
117e6bca31b5bc6fea8 7c97362a11c11 |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.
* Метрологические характеристики установлены для тестового аэрозоля.
лист № 3 всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений массовой концентрации пыли описан в руководстве по эксплуатации на анализаторы табачной пыли FW 102.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам табачной пыли FW 102-
1. ГОСТ Р 52931—2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
-
3. Техническая документация фирмы «SICK MAIHAK GmbH», Германия.
Изготовитель
фирма «SICK MAIHAK GmbH», Германия.Адрес: Nimburger StraBe 11, D-79276 Reute, tel. +49/7641/469-0, fax + 49/7641/469-1149, http://www.sick.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ruПринцип действия анализаторов табачной пыли FW 102 - оптический и основан на регистрации рассеянного излучения. Излучение лазерного диода просвечивает измерительную камеру. Находящиеся в траектории лазерного луча частицы рассеивают свет, регистрируемый фотоприемником. В результате получают интегральную интенсивность рассеянного света, значение которой, при постоянстве дисперсного состава, пропорционально массовой концентрации пыли.
Анализаторы табачной пыли FW 102 состоят из двух блоков (рис. 1): измерительного зонда, который монтируется непосредственно на трубе газохода, и блока управления. Блок управления содержит встроенный насос для обдувки оптических деталей зонда. Органы управления и индикации расположены на лицевой панели блока управления. Результат измерения представлен в виде значения массовой концентрации пыли в мг/м3.
По способу установки на месте эксплуатации анализаторы табачной пыли FW 102 являются стационарными; по способу выдачи информации - цифровые; по видам источников питания - с электрическим питанием; по способу управления - автоматические.
Для обеспечения обмена данными с внешними устройствами приборы оснащены последовательным интерфейсом RS 232 и аналоговым токовым выходом.
Рис.1. Внешний вид анализаторов табачной пыли FW 102
-
1. Диапазоны измерений массовой концентрации пыли* 0 - 0,7 мг/м3 и 0,7 - 5 мг/м3
-
2. Пределы допускаемой приведенной погрешности в диапазоне* 0 - 0,7 мг/м3 ±20 %
-
3. Пределы допускаемой относительной погрешности в диапазоне* 0,7 - 5мг/м3 ± 20 %
-
4. Габаритные размеры, масса и потребляемая мощность составных частей анализаторов пыли FW 100 приведены в таблице 1.
Таблица 1
Блоки анализаторов пыли FW 102 |
Габаритные размеры, мм, не более |
Масса, кг |
Потребляемая мощность, В^А |
Измерительный зонд FW 102 |
440x150x150 |
4 |
4 |
Блок обработки информации со встроенным насосом |
300x400x210 |
13,2 |
70 |
-
5. Условия эксплуатации
от + 10 до + 35 0С
от 20 до 80 % при + 25 0С
от 84 до 106,7 кПа
от + 10 до + 50 0С
от минус 5 кПа до плюс 7 кПа
220 (+ 22;-33) В, частота (50±1) Гц
10.
1500.
-
• диапазон температуры окружающей среды
-
• диапазон относительной влажности
-
• диапазон атмосферного давления
-
6. Параметры анализируемой среды:
-
• температура
-
• перепад давления в месте установки зонда
-
7. Электрическое питание от сети переменного тока
-
8. Средний срок службы, лет
-
9. Средняя наработка на отказ, ч
