Номер по Госреестру СИ: 58770-14
58770-14 Виброустановки поверочные
(DVC-500)
Назначение средства измерений:
Виброустановки поверочные DVC-500 (далее виброустановки) предназначены для формирования испытательных сигналов вибрации заданной формы, амплитуды и частоты, для измерений параметров вибрации, а также для выполнения поверки/калибровки поверочных виброустановок 2 разряда и рабочих средств измерений вибрации методом прямых измерений, методом замещения и методом непосредственного сличения.
Внешний вид.
Виброустановки поверочные
Рисунок № 1
Внешний вид.
Виброустановки поверочные
Рисунок № 2
Внешний вид.
Виброустановки поверочные
Рисунок № 3
Внешний вид.
Виброустановки поверочные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 24.07.2024
Номер записи -
ID в реестре СИ - 371863
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификаций, Нет модификации, нет данных, Нет, Виброустановка поверочная DVC-500, Без модификации, DVS-500, DVC-500,
Производитель
Изготовитель - ООО "Торговый дом "Технекон"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 255
Выдано извещений - 7
Кол-во периодических поверок - 136
Кол-во средств измерений - 108
Кол-во владельцев - 52
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 711 дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2014.10.19 Об утверждении типов средств измерений (ГР 21210-14 - 58794-14)
№1813 от 2018.08.24 О внесении изменений в описание типа на виброустановки поверочные DVC-500
№1711 от 2019.07.24 О продлении срока действия свидетельств об утверждении типа
№2765 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожное хозяйство" (ТК 418)
№607 от 2024.03.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Виброустановки поверочные (DVC-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Торговый дом "Технекон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30276-05 01.11.2010 |
Измерители вибрации многоканальные, К-4000 Д1 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
1 год | |
|
31483-06 01.04.2011 |
Измерители вибрации многоканальные, АСТД-2 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
1 год | |
|
32326-06 01.09.2011 |
Виброколлекторы, STD-510 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
1 год | |
|
33385-06 01.01.2012 |
Виброанализаторы, STD-3300 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
1 год | |
|
33385-13 25.06.2023 |
Виброанализаторы, STD-3300 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
37570-08 01.05.2013 |
Измерители вибрации многоканальные, АСТД-3 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
42755-09 01.01.2015 |
Измерители вибрации многоканальные, АСТД-2 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
42927-09 01.01.2015 |
Виброустановки калибровочные, DVC-500 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
56143-14 15.01.2019 |
Измерители линейных перемещений двухканальные, ИЛП-2 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
56539-14 14.12.2023 |
Виброколлекторы, STD-510 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
1 год | |
|
58512-14 24.07.2024 |
Измерители вибрации многоканальные, АСТД-2М ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
58770-14 24.07.2024 |
Виброустановки поверочные, DVC-500 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
59508-14 24.12.2019 |
Измерители вибрации многоканальные, СТД-2060 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
74099-19 20.02.2024 |
Виброустановки поверочные лазерные, DVC-600 ООО "Торговый дом "Технекон" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Виброустановки поверочные (DVC-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 59 | 21 | 17 | 0 | 31 | 17 | 14 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 2 | 0 | 10 | 0 | 7 | 0 | 7 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 10 | 2 | 11 | 0 | 10 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 13 | 0 | 11 | 0 | 11 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 84 | 11 | 28 | 56 | 5 | 83 | 27 | 56 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Виброустановки поверочные (DVC-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
35840 | 35840 |
Программное обеспечение
Программное обеспечение служит для управления контроллером.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
DVC-120 Контроллер |
|
Номер версии (идентификационный номер) ПО |
1.X |
|
Цифровой идентификатор ПО | |
|
Другие идентификационные данные, если имеются |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
-
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на маркировочной этикетке на корпусе виброустановки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам поверочным DVC-500.
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц» Технические условия ТУ 4381-041-18579242-14
Поверка
Поверкаосуществляется по документу КЕДР.402248.003 МП «Виброустановка поверочная DVC-500. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 августа 2014 года.
Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012, вибропреобразователь АР2038 (регистрационный номер 50840-12); генератор сигналов низкочастотный измерительный типа Г3-122 (регистрационный номер 10237-85); мультиметр цифровой Agilent 34401A (регистрационный номер 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «Торговый дом «Технекон»(ООО «ТД «Технекон»)
ИНН 7701336185
Адрес:117418, г. Москва, улица Новочеремушкинская, дом 63, корпус 2, эт. 2, пом. XV, ком. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия виброустановки основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.
Виброустановка является рабочим эталоном 1 разряда в соответствии с ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10’1 до 2404Гц» и использует метод сравнения с эталонным вибропреобразователем.
Виброустановка включает средства формирования и воспроизведения сигнала вибрации; средства задания и измерения параметров вибрации.
К средствам формирования и воспроизведения сигнала вибрации относятся вибростенды и усилители мощности. К средствам задания и измерения параметров вибрации относятся эталонные вибропреобразователи с выходом по заряду или напряжению, контроллер вибрации с программным обеспечением.

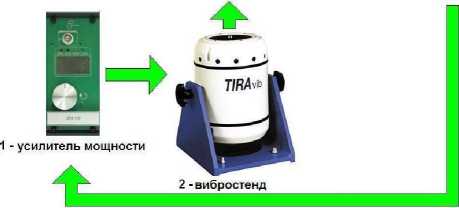

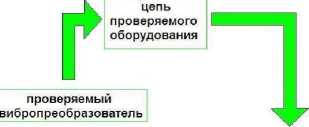

Структурная схема виброустановки поверочной DVC-500 представлена на рисунке 1.
вибрации
измерительная
средства задания и измерения параметров
3 - эталонный
вибропреобразователь 4 - контроллер вибрации DVC -120
5 - управляющее ПО
средства воспроизведения вибрации
Рисунок 1 - Структурная схема виброустановки поверочной DVC-500
В виброустановке используются вибростенды следующих типов : S50009 (TIRA), S50018 (TIRA), S51110 (TIRA), S51120 (TIRA), S51120-C (TIRA), S52110 (TIRA); S52120 (TIRA); S51140 (TIRA); S51110-C (TIRA); S51110-AC (TIRA); 4808 (Bruel&Kj»r); 4809 (Bruel&Kjsr); 4810 (Bruel&Kjsr); 4801 с вибростолом 4813/4815 (Bruel&Kjsr); 4805 с вибростолом 4813/4815 (Bruel&Kjsr); V406 (LDS); V450 (LDS); APS 113-AB (SPEKTRA); APS 113-AB-LA (SPEKTRA); APS 500 (SPEKTRA); APS 129 (SPEKTRA); SE-09 (SPEKTRA); SE-10 (SPEKTRA); ET-126B (Labworks); ET-126HF (Labworks); ET-139 (Labworks) и ET- 140 (Labworks), которые отличаются диапазонами воспроизводимой вибрации.
Усилители мощности усиливают задаваемые испытательные сигналы, поступающие от контроллера, и передают их на вибростенд. В зависимости от требуемой выходной мощности усилителя используются усилители мощности SPA-110-500 (Технекон); SPA-110-1800 (Технекон); ВАА 120 (TIRA); ВАА-500 (TIRA); ВАА-1000 (TIRA), SPA-110-900 (Технекон) и SPA-110-1200 (Технекон).
Эталонные вибропреобразователи представляют собой акселерометры с выходом по заряду или напряжению, которые являются преобразователями инерционного типа, использующими прямой пьезоэлектрический эффект. Акселерометры с выходом по заряду 8305 (Bruel&Kjsr); 4371 (Bruel&Kjsr); 4393 (Bruel&Kjsr) и 4344 (Bruel&Kjsr) могут использоваться совместно с усилителями заряда 2635 (Bruel&Kjsr); 2626 (Bruel&Kjsr); 2525 (Bruel&Kjsr) и УС-14 (Технекон). Акселерометры 301А11 (PCB Piezotronics); 393В04 (PCB Piezotronics); 355В03 (PCB Piezotronics); 355В12 (PCB Piezotronics); 352А60 (PCB Piezotronics); 353В17 (PCB Piezotronics) и 4575-D (Bruel&Kjsr) имеют выход по напряжению. Акселерометры отличаются коэффициентами преобразования и диапазонами рабочих частот.
Контроллер вибрации DVC-120 (Технекон) представляет собой многофункциональное устройство, служащее для формирования испытательных сигналов разной формы и измерения сигналов вибрации. Управление контроллером вибрации DVC-120 осуществляется при помощи программного обеспечения (ПО «DVC-120»), устанавливаемого на ПК.
Таблица 2
|
Название характеристики |
Значение |
|
Максимальные диапазоны воспроизведения характеристики вибрации при нулевой полезной нагрузке: виброускорения (СКЗ), м/с2 |
от 0,02 до 710 |
|
виброскорости (СКЗ), мм/с |
от 0,1 до 1 • 103 |
|
виброперемещения (размах), мкм |
от 1 до 158403 |
|
Максимальные диапазоны воспроизводимых рабочих частот, Гц: по виброускорению |
от 0,2 до 20000 |
|
по виброскорости |
от 0,8 до 5000 |
|
по виброперемещению |
от 0,8 до 1400 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброускорения в диапазонах рабочих частот при доверительной вероятности 0,95, %: от 0,2 до 5 Гц включ. |
±3 |
|
св. 5 до 50 Гц включ. |
±2 |
|
св. 50 до 5000 Гц включ. |
±1,5 |
|
св. 5000 до 15000 Гц включ. |
±5 |
|
св. 15000 до 20000 Гц включ. |
±6 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброскорости в диапазонах рабочих частот при доверительной вероятности 0,95, %: от 0,8 до 5 Гц включ. |
±3,5 |
|
св. 5 до 50 Гц включ. |
±2,5 |
|
св. 50 до 5000 Гц |
±2 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброперемещения в диапазонах рабочих частот при доверительной вероятности 0,95, %: от 0,8 до 5 Гц включ. |
±4 |
|
св. 5 до 50 Гц включ. |
±3 |
|
св. 50 до 1400 Гц |
±2,5 |
|
Коэффициент гармоник в диапазонах частот, % не более: от 0,2 до 0,5 Гц включ. |
10 |
|
св. 0,5 до 20 Гц включ. |
7 |
|
св. 20 до 2000 Гц включ. |
5 |
|
св. 2000 до 5000 Гц включ. |
5 |
|
св. 5000 до 10000 Гц включ. |
7 |
|
св.10000 до 20000 Гц |
10 |
|
Относительный коэффициента поперечного движения вибровозбудителя виброустановки, % не более: от 0,2 до 0,5 Гц включ. |
10 |
|
св. 0,5 до 20 Гц включ. |
10 |
|
св. 20 до 2000 Гц включ. |
5 |
|
св. 2000 до 5000 Гц включ. |
7 |
|
св. 5000 до 10000 Гц включ. |
10 |
|
св.10000 до 20000 Гц |
15 |
Продолжение таблицы 2
|
Название характеристики |
Значение |
|
Напряжение питания (от 50 до 60 Гц), В |
от 185 до 265 |
|
Условия эксплуатации: температура окружающей среды, °С |
от 15 до 35 |
|
Габаритные размеры, мм, не более: вибростенд S50009 (TIRA) |
128 х 135 х 110 |
|
вибростенд S50018 (tIRa) |
170 х 150 х 200 |
|
вибростенд S51110 (TIRA) |
250 х 210 х 256 |
|
вибростенд S51120 (tIRa) |
238 х 210 х 256 |
|
вибростенд S51120-C (TIRA) |
265 х 200 х 256 |
|
вибростенд S52110 (TIRA) |
400 х 234 х 290 |
|
вибростенд S52120 (TIRA) |
400 х 234 х 290 |
|
вибростенд S51140 (tIRa) |
306 х 210 х 267 |
|
вибростенд S51110-C (TIRA) |
265 х 210 х 280 |
|
вибростенд S51110-AC (TIRA) |
258 х 210 х 176 |
|
вибростенд 4801 с вибростолом 4813/4815 (Bruel&Kjsr) |
380 х 380 х 405 |
|
вибростенд 4805 с вибростолом 4813/4815 (Bruel&Kjsr) |
236 х 236 х 246 |
|
вибростол 4813 (Bruel&Kjsr) |
235 х 235 х 230 |
|
вибростол 4815 (Bruel&Kjsr) |
235 х 235 х 157 |
|
вибростенд 4808 (Bruel&Kjsr) |
215х 215 х 200 |
|
вибростенд 4809 (Bruel&Kjsr) |
149 х 149 х 143 |
|
вибростенд 4810 (Bruel&Kjsr) |
76 х 76 х 75 |
|
вибростенд V406 (LDS) |
273 х 165 х 259 |
|
вибростенд V450 (LDS) |
396 х 301 х 375 |
|
вибростенд APS 113-AB (SPEKTRA) |
256 х 213 х 168 |
|
вибростенд APS 113-AB-LA (SPEKTRA) |
256 х 213 х 168 |
|
вибростенд APS 500 (SPEKTRA) |
813 х 219 х 210 |
|
вибростенд APS 129 (SPEKTRA) |
889 х 219 х 216 |
|
вибростенд SE-09 (SPEKTRA) |
250 х 250 х 210 |
|
вибростенд SE-10 (SPEKTRA) |
135 х 200 х 200 |
|
вибростенд ET-126B (Labworks) |
165 х 122 х 108 |
|
вибростенд ET-126HF (Labworks) |
165 х 122 х 108 |
|
вибростенд ET-139 (Labworks) |
264 х 188 х 165 |
|
вибростенд ET- 140 (Labworks) |
292 х 188 х 165 |
|
вибропреобразователь 301А11 (PCB Piezotronics) |
030 х 38,1 |
|
вибропреобразователь 8305 (Bruel&Kjsr) |
016 х 30 |
|
вибропреобразователь 4371 (Bruel&Kjsr) |
013 х 19 |
|
вибропреобразователь 393В04 (PCB Piezotronics) |
025 х 31 |
|
вибропреобразователь 355В03 (PCB Piezotronics) |
25 х 16 х 11 |
|
вибропреобразователь 355В12 (PCB Piezotronics) |
17 х 10 х 6 |
|
вибропреобразователь 352А60 (PCB Piezotronics) |
011 х 21 |
|
вибропреобразователь 353В17 (PCB Piezotronics) |
07 х 15 |
|
вибропреобразователь 4393 (Bruel&Kjsr) |
26 х 22 х 8 |
|
вибропреобразователь 4344 (Bruel&Kjsr) |
07 х 11 |
|
вибропреобразователь 4575-D (Bruel&Kjsr) |
07 х 11 |
|
усилитель заряда 2635 (Bruel&Kjsr) |
132,6 х 69,5 х 200 |
|
усилитель измерительный 2525 (Bruel&Kjsr) |
132,5 х 139,5 х 320 |
|
усилитель заряда 2626 (Bruel&Kjsr) |
132,6 х 69,5 х 200 |
|
усилитель заряда УС-14 (Технекон) |
88 х 26 х 26 |
Продолжение таблицы 2
|
Название характеристики |
Значение |
|
Габаритные размеры, мм, не более: контроллер вибрации DVC-120 |
290 x 320 x 200 |
|
усилитель мощности SPA-110-500 (Технекон) |
290 x 320 x 200 |
|
усилитель мощности SPA-110-900 (Технекон) |
290 x 320 x 200 |
|
усилитель мощности SPA-110-1200 (Технекон) |
290 x 320 x 200 |
|
усилитель мощности SPA-110-1800 (Т ехнекон) |
290 x 320 x 200 |
|
усилитель мощности ВАА 120 (TIRA) |
483 x90 x 450 |
|
усилитель мощности ВАА-500 (TIRA) |
483 x 135 x 110 |
|
усилитель мощности ВАА-1000 (TIRA) |
483 x 190 x 600 |
|
Масса, не более, кг: вибростенд S50009 (TIRA) |
2,2 |
|
вибростенд S50018 (tIRa) |
5 |
|
вибростенд S51110 (TIRA) |
12 |
|
вибростенд S51120 (tIRa) |
12 |
|
вибростенд S51120-C (TIRA) |
42 |
|
вибростенд S52110 (TIRA) |
36 |
|
вибростенд S52120 (TIRA) |
36 |
|
вибростенд S51140 (tIRa) |
18 |
|
вибростенд S51110-C (TIRA) |
33 |
|
вибростенд S51110-АС (TIRA) |
18 |
|
вибростенд 4801 с вибростолом 4813/4815 (Bruel&Kjsr) |
80 |
|
вибростенд 4805 с вибростолом 4813/4815 (Bruel&Kjsr) |
40 |
|
вибростол 4813 (Bruel&Kjsr) |
8,9 |
|
вибростол 4815 (Bruel&Kjsr) |
6,67 |
|
вибростенд 4808 (Bruel&Kjsr) |
35 |
|
вибростенд 4809 (Bruel&Kjsr) |
8,3 |
|
вибростенд 4810 (Bruel&Kjsr) |
1,1 |
|
вибростенд V406 (LDS) |
22,7 |
|
вибростенд V450 (LDS) |
82 |
|
вибростенд APS 113-AB (SPEKTRA) |
36 |
|
вибростенд APS 113-AB-LA (SPEKTRA) |
64 |
|
вибростенд APS 500 (SPEKTRA) |
64 |
|
вибростенд APS 129 (SPEKTRA) |
79 |
|
вибростенд SE-09 (SPEKTRA) |
7 |
|
вибростенд SE-10 (SPEKTRA) |
9,5 |
|
вибростенд ET-126B (Labworks) |
6 |
|
вибростенд ET-126HF (Labworks) |
7 |
|
вибростенд ET-139 (Labworks) |
13 |
|
вибростенд ET- 140 (Labworks) |
26 |
|
вибропреобразователь 301А11 (PCB Piezotronics) |
0,176 |
|
вибропреобразователь 8305 (Bruel&Kjsr) |
0,04 |
|
вибропреобразователь 4371 (Bruel&Kjsr) |
0,011 |
|
вибропреобразователь 393В04 (PCB Piezotronics) |
0,05 |
|
вибропреобразователь 355В03 (PCB Piezotronics) |
0,01 |
|
вибропреобразователь 355В12 (PCB Piezotronics) |
0,003 |
|
вибропреобразователь 352А60 (PCB Piezotronics) |
0,006 |
|
вибропреобразователь 353В17 (PCB Piezotronics) |
0,002 |
|
вибропреобразователь 4393 (Bruel&Kjsr) |
0,008 |
|
вибропреобразователь 4344 (Bruel&Kjsr) |
0,003 |
|
вибропреобразователь 4575-D (Bruel&Kjsr) |
0,003 |
Продолжение таблицы 2
|
Название характеристики |
Значение |
|
Масса, не более, кг: усилитель заряда 2635 (Bruel&Kjsr) |
1,45 |
|
усилитель измерительный 2525 (Bruel&Kjsr) |
3,6 |
|
усилитель заряда 2626 (Bruel&Kjsr) |
1,45 |
|
усилитель заряда УС-14 (Технекон) |
0,15 |
|
контроллер вибрации DVC-120 |
5 |
|
усилитель мощности SPA-110-500 (Технекон) |
3 |
|
усилитель мощности SPA-110-900 (Технекон) |
1,5 |
|
усилитель мощности SPA-110-1200 (Технекон) |
1,5 |
|
усилитель мощности SPA-110-1800 (Т ехнекон) |
10 |
|
усилитель мощности ВАА 120 (TIRA) |
16 |
|
усилитель мощности ВАА-500 (TIRA) |
25 |
|
усилитель мощности ВАА-1000 (TIRA) |
45 |
