Номер по Госреестру СИ: 58636-14
58636-14 Измерители мощности
(PR300)
Назначение средства измерений:
Измерители мощности PR300 (далее измерители) предназначены для измерения и отображения значений напряжения и силы переменного тока, электрической мощности, потребляемой электрической энергии и частоты напряжения переменного тока в однофазных и трёхфазных сетях переменного тока.
Метрологические и технические характеристики измерителей позволяют использовать их как автономно, так и в составе автоматизированных информационноизмерительных систем.
Внешний вид.
Измерители мощности
Рисунок № 1
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
БПО (базовое программное обеспечение) |
Отсутствует |
Rev.04 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на наклейку на корпус измерителя и на титульные листы эксплуатационных документов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерители мощности PR300. Руководство по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям мощности PR300
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S» (класс 0,5S)
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаПоверка осуществляется в соответствии с документом МП 58636-14 «Измерители мощности PR300. Методика поверки», утвержденным ФГУП «ВНИИМС» 10.07.2014 г.
Основное оборудование, необходимое для поверки:
-
- калибратор универсальный Н4-6 (диапазон воспроизведения напряжения
переменного тока: от 15 до 600 В; пределы допускаемой погрешности: ± 0,008 %; диапазон воспроизведения силы переменного тока: от 0,01 до 5 А; пределы допускаемой погрешности: ± 0,008 %);
-
- генератор сигналов низкочастотный Г3-110 (диапазон воспроизведения значений частоты: от 0,1 Гц до 2 МГц; пределы допускаемой погрешности: ± 0,3 %);
Изготовитель
Фирма «Yokogawa Electronics Manufacturing Korea Co., Ltd.», Республика Корея. Адрес: (Cheongcheon-dong) 82, Bupyeong-daero 297beon-gil, Bupyeong-gu, Incheon, 403-858, Korea, Республика Корея.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измерители осуществляют измерения и регистрацию электроэнергетических величин в электрических сетях переменного тока. Измерители имеют разъёмы для измерения силы тока и разъёмы для измерения напряжения и могут использоваться для прямого подключения к сети и для подключения через трансформаторы тока и напряжения.
Измерители выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Конструктивно измерители выполнены в ударопрочном корпусе и представляют собой портативные цифровые приборы. Внешний вид измерителей представлен на рисунке 1.

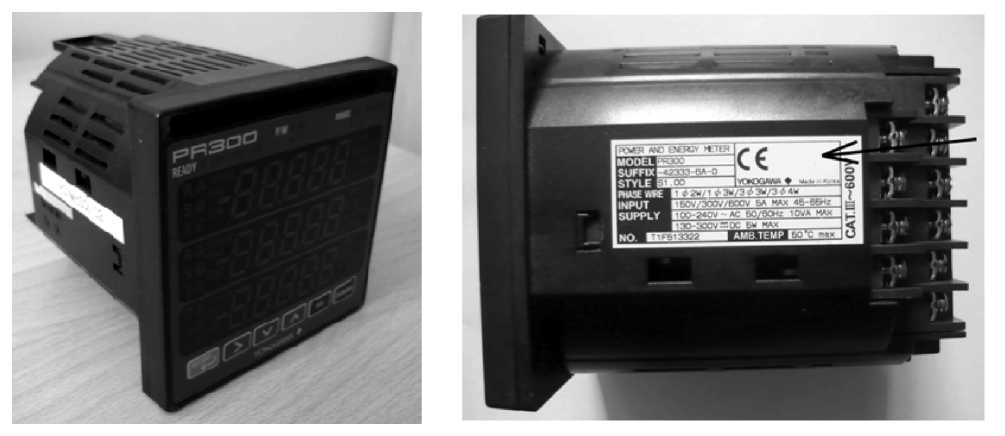

Рисунок 1 - Внешний вид измерителей.
Стрелкой показано место нанесения знака утверждения типа.
В измерителях предусмотрена возможность отображения значений коэффициента мощности, реактивной и полной энергии, реактивной и полной мощности, вычисляемых на основе измеренных параметров.
Связь измерителей с ЭВМ осуществляется с использованием цифровых интерфейсов Ethernet и RS-485.
Передача измеренных и вычисленных данных в системы верхнего уровня возможна в виде аналогового сигнала величиной от 4 до 20 мА или импульсного сигнала. Аналоговый и
Лист № 2 Всего листов 4 импульсный выходы могут присутствовать в комплектации пробора опционально. Также опционально измеритель может быть оснащен релейным выходом сигнализации предельных значений измеряемых параметров.
На передней панели измерителей находятся: светодиодный дисплей и клавиши управления.
Питание измерителей осуществляется от источника переменного или постоянного тока.
Измерители осуществляют измерения и регистрацию электроэнергетических величин в электрических сетях переменного тока. Измерители имеют разъёмы для измерения силы тока и разъёмы для измерения напряжения и могут использоваться для прямого подключения к сети и для подключения через трансформаторы тока и напряжения.
Измерители выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Конструктивно измерители выполнены в ударопрочном корпусе и представляют собой портативные цифровые приборы. Внешний вид измерителей представлен на рисунке 1.
Рисунок 1 - Внешний вид измерителей.
Стрелкой показано место нанесения знака утверждения типа.
В измерителях предусмотрена возможность отображения значений коэффициента мощности, реактивной и полной энергии, реактивной и полной мощности, вычисляемых на основе измеренных параметров.
Связь измерителей с ЭВМ осуществляется с использованием цифровых интерфейсов Ethernet и RS-485.
Передача измеренных и вычисленных данных в системы верхнего уровня возможна в виде аналогового сигнала величиной от 4 до 20 мА или импульсного сигнала. Аналоговый и
Лист № 2 Всего листов 4 импульсный выходы могут присутствовать в комплектации пробора опционально. Также опционально измеритель может быть оснащен релейным выходом сигнализации предельных значений измеряемых параметров.
На передней панели измерителей находятся: светодиодный дисплей и клавиши управления.
Питание измерителей осуществляется от источника переменного или постоянного тока.
Программное обеспечениеПрограммное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
БПО (базовое программное обеспечение) |
Отсутствует |
Rev.04 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики измерителей приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений |
1 |
2 |
3 |
Напряжение переменного тока , В |
от 0 до 150 В от 0 до 300 В от 0 до 600 В |
± (0,25 % от диапазона измерений) |
Сила переменного тока1, А |
от 0 до 1 А от 0 до 5 А |
± (0,25 % от диапазона измерений) |
Частота напряжения переменного тока, Гц |
от 45 до 65 Гц |
± 0,5 Гц |
Активная мощность1, Вт |
от 0 до 150 Вт от 0 до 300 Вт от 0 до 600 Вт от 0 до 750 Вт от 0 до 1500 Вт от 0 до 3000 Вт |
± (0,5 % от диапазона измерений) |
Окончание Таблицы 2
1 |
2 |
3 |
Активная энергия |
- |
Основная и дополнительные погрешности соответствуют ГОСТ 31819.22-2012 (класс 0,5S) |
Сила постоянного тока2, мА |
от 4 до 20 мА |
± (0,5 % от полной шкалы) |
Примечание
|
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от 0 до + 50 |
Температурный коэффициент в пределах рабочего диапазона для температур менее +21 °С и более +25 °С |
0,05 % от диапазона измерений / °С |
Относительная важность (при температуре окружающей среды 23 °С ), % |
от 20 до 90 |
Г абаритные размеры, включая крышку клеммного блока (длина х ширина х высота), мм |
128 х 110 х 110 |
Масса, г, не более |
600 |
