Номер по Госреестру СИ: 41137-15
41137-15 Преобразователи пневмоэлектрические
(VJF1)
Назначение средства измерений:
Преобразователи пневмоэлектрические VJF1 (далее преобразователи)
предназначены для измерения и непрерывного преобразования значений избыточного давления в унифицированный токовый аналоговый выходной сигнал.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
VJF1
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "РНПК" | Юридические лица | 9 | 18 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 16c12291-ba51-d7d3-e868-9999fc320de4 | 41137-15 | 2022-04-11 | — | актуальная |
| 627587ba-902b-1188-c462-8cfc94e3875b | 41137-15 | 2020-10-20 | 2022-04-11 | архивная |
| 5fc695ce-58fc-0b51-f52c-a660c0191476 | 41137-15 | 2020-08-27 | 2020-10-20 | архивная |
| 20cc25bb-c310-b80c-2734-46c6c9e7f7c5 | 41137-15 | 2020-05-07 | 2020-08-27 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

- ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
преобразователя VJF1 осуществляется по документу МП 41137-15 «Преобразователи пневмоэлектрические VJF1. Методика поверки», утверждённому ФГУП «ВНИИМС» 12.01.2015 г .
Основное оборудование, необходимое для поверки:
- задатчик избыточного давления «Воздух-1,6», КТ 0,02;
- мультиметр цифровой Agilent 34401A, диапазон 0 - 10 В,
ПГ ±(0,0035%и+0,005В);
- мера электрического сопротивления МС 3050, 100 Ом, КТ 0,001.
Могут использоваться и другие эталоны, имеющие метрологические характеристики не хуже приборов, указанных выше.
Принцип действия преобразователя основан на тензорезистивном эффекте. Чувствительным элементом преобразователя является тензорезистивный датчик давления.
Измеряемое давление в виде пневматического сигнала, создаваемого сухим неагрессивным газом, поступает на вход измерительного преобразователя и преобразуется в сигнал постоянного тока или напряжения.
Безопасность эксплуатации обеспечивается за счёт электрического изолирования цепей.

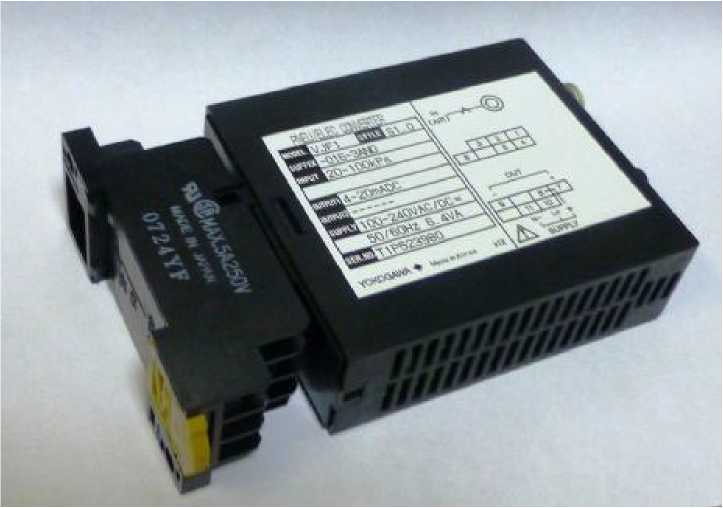

Рис. 1 - Внешний вид преобразователя пневмоэлектрического VJF1
В комплект поставки входят:
- преобразователь пневмоэлектрический VJF1................1 шт.;
- Руководство по эксплуатации .................................1 экз.;
- Паспорт...............................................................1 экз;
- Методика поверки..................................................1 экз.
|
Диапазоны входного давления, кПа кгс/см2 |
от 20 до 100 от 0,2 до 1,0 | |
|
Диапазон выходного сигнала постоянного тока и постоянного напряжения при номинальном значении сопротивления нагрузки R |
ток, мА, (Rmax, Ом) |
напряжение, В, (Rmin, кОм) |
|
от 4 до 20, (750) |
от 0 до 0,01, (250) | |
|
от 2 до 10, (1500) |
от 0 до 0,1, (250) | |
|
от 1 до 5, (3000) |
от 0 до 1, (2) | |
|
от 0 до 20, (750) |
от 0 до 10, (10) | |
|
от 0 до 16, (900) |
от 0 до 5, (2) | |
|
от 0 до 10, (1500) |
от 1 до 5, (2) | |
|
от 0 до 1, (15000) |
от минус 10 до 10, (10) | |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона выходного сигнала |
± 0,2 ± 0,5 при монтаже нескольких изделий в ряд | |
|
Диапазон рабочих температур, оС |
от 0 до 50 | |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10°С, % от диапазона выходного сигнала |
± 0,4 | |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением напряжения питания в диапазоне от 12 до 36 В постоянного тока или от 85 до 264 В постоянного или переменного тока, % от диапазона выходного сигнала |
± 0,1 | |
|
Электрическое питание:
|
(от 15 до 30) ±20% (от 100 до 240) -15% | |
|
Потребляемая мощность при 200 В переменного тока, ВА |
6,4 | |
|
Потребляемый ток при 24 В постоянного тока, мА |
100 | |
|
Масса, г, не более -основной блок - разъём |
148 51 | |
|
Габаритные размеры, мм, не более |
76x29,5x124,5 | |
Лист № 3 Всего листов 4 Примечание: погрешность выходного сигнала, находящегося в пределах от 0 до 0,5% от диапазона, не нормируется для следующих диапазонов выходных сигналов: от 0 до 20, от 0 до 16, от 0 до 10 и от 0 до 1 мА.
