Сведения о средстве измерений: 55987-13 Контроллеры одноконтурные

Номер по Госреестру СИ: 55987-13
55987-13 Контроллеры одноконтурные
(YS1000 мод. YS1310, YS1350, YS1360)

Назначение средства измерений:
Контроллеры одноконтурные серии YS1000 (модели YS1310, YS1350, YS1360) (далее по тексту - контроллеры) предназначены для измерения и преобразования в цифровой сигнал выходных сигналов датчиков в виде напряжения и силы постоянного тока; сигналов от потенциометрических датчиков; сигналов от термопар и термопреобразователей сопротивления различных градуировок, а также для формирования управляющих аналоговых сигналов.

сертификация программного обеспечения
Внешний вид. Контроллеры одноконтурные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры одноконтурные
Рисунок № 1
Внешний вид. Контроллеры одноконтурные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры одноконтурные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 19.12.2018
Номер записи - 146225
ID в реестре СИ - 368625
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

233.50,

Производитель

Изготовитель - Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Контроллеры одноконтурные (YS1000 мод. YS1310, YS1350, YS1360)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15716-07
27.07.2017
Контроллеры одноконтурные, YS 100, YS 1000
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
21532-08
01.01.2014
Комплексы измерительно-вычислительные, CENTUM мод. CS, CS1000, CS1000R3, CS3000, CS3000R3, VP
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
27228-04
17.06.2024
Преобразователи электропневматические, РК200
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
1 год
41137-15
14.09.2025
Преобразователи пневмоэлектрические, VJF1
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
2 года
53468-13
14.05.2018
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
1 год
55987-13
19.12.2018
Контроллеры одноконтурные, YS1000 мод. YS1310, YS1350, YS1360
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
56325-14
24.01.2019
Контроллеры программируемые, FA-M3
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
58636-14
15.07.2024
Измерители мощности, PR300
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
65281-16
26.09.2026
Контроллеры цифровые, U
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
3 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры одноконтурные (YS1000 мод. YS1310, YS1350, YS1360)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИЦАМ"
(RA.RU.312169)
  • 233.50
  • 6 0 0 0 0 0 0
    ПАО "АКРОН"
    (RA.RU.312337)
  • 233.50
  • 1 0 1 0 1 0 1

    Стоимость поверки Контроллеры одноконтурные (YS1000 мод. YS1310, YS1350, YS1360)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для преобразования измерительных аналоговых сигналов в цифровой код и преобразования цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти контроллеров. БПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

    Метрологические характеристики контроллеров нормированы с учетов влияния на них БПО.

    Идентификационные данные БПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные БПО

    Наименование БПО

    Идентификационное наименование БПО

    Номер версии (идентификационный номер) БПО

    Цифровой идентификатор БПО

    Алгоритм вычисления цифрового идентификатора

    программное обеспечение центрального процессора

    MCU

    R1.01.01 и выше

    -

    -

    программное обеспечение процессора дисплея

    DCU

    R1.01.01 и выше

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в Руководствах по эксплуатации на Контроллеры одноконтурные серии YS1000 (модели YS1310, YS1350, YS1360).


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к контроллерам одноконтурным серии YS1000

    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия »;

    ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний ».

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - осуществление производственного контроля за соблюдением установленных за -конодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

    Поверка

    Поверка

    выполняется в соответствии с документом МП 15716-07 «Измерительные каналы контроллеров одноконтурных серий YS100, YS1000 фирмы Yokogawa Electric Corporation, Япония. Методика поверки и калибровки», разработанным и утвержденным ФГУП «ВНИИМС» в 2007 г.

    Перечень оборудования для поверки:

    • 1) Калибратор-вольтметр универсальный В1-28, пределы допускаемой основной погрешности в диапазонах (Х - значение измеряемой величины):

    • от 0 до 24 мА : ± (0,01 % Х + 0,36 мкА ) - в режиме измерения ;

    ± (0,006 % Х + 0,48 мкА) — в режиме воспроизведения ;

    • от 0 до 1 В: ± (0,004 % Х + 15 мкВ ) - в режиме измерения ;

    ± (0,003 % Х + 3 мкВ) — в режиме воспроизведения ;

    • от 0 до 20 В: ± (0,003 % Х + 60 мкВ) - в режимах измерения и воспроизведения

    • от 10-2 до 2000 Ом : ± (0,01 % Х + 0,06 Ом ) - в режиме измерения .

    • 2) Многофункциональный калибратор MC5-R с модулями E, ET-R, RJ, пределы допускаемой основной относительной погрешности в режимах генерации и измерения частоты периодических сигналов ± 0,01 %.

    • 3) Магазин электрического сопротивления МСР-60М, от 0 до 10 кОм, кл. т. 0,02.


    Изготовитель


    Фирма «Yokogawa Electronics Manufacturing Korea Co., Ltd.», Корея
    420-5, Chongchon 2-Dong, Pupyong-ku, Inchon, 403-858, Korea

    Заявитель

    Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
    Адрес: Москва, 129090, Грохольский пер., д.13, стр.2,
    Тел. (495) 737-78-68/71, факс (495) 737-78-69,
    E-mail: info@ru.yokogawa.com

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Контроллеры строятся на основе аналого-цифровых преобразователей (ADC) с диапазоном изменения входного сигнала от 1 до 5 В и цифро-аналоговых преобразователей (DAC) с диапазонами изменения выходного сигнала от 4 до 20 мА или от 1 до 5 В.

    Ко входу одного из преобразователей ADC опционально может быть подключен выход аналогового измерительного преобразователя (опция) с диапазоном изменения выходного сигнала от 1 до 5 В. Аналоговые измерительные преобразователи с аналогоцифровыми преобразователями образуют соответствующие измерительные каналы контроллера, указанные в таблице 2.

    В зависимости от вида входного сигнала и функции преобразования в состав контроллеров может входить одна из следующих опций:

    • - /А01 - сигналы напряжения с линейным преобразованием;

    • - /А02 - сигналы от термопар;

    • - /А03 - сигналы от термопреобразователей сопротивления;

    • - /А04 - сигналы от потенциометрических датчиков;

    • - /А05 - сигналы напряжения с гальванической развязкой;

    • - /А06, /А07 - токовые сигналы, изолированный и неизолированный входы соответственно;

    • - /А08 - частотные сигналы.

    Контроллеры имеют общие принципы построения и различаются выполняемыми функциями:

    • - YS1310 - одноконтурный контроллер с функциями индикации и сигнализации;

    • - YS1350 - одноконтурный контроллер, позволяющий вручную выдавать на контроллер сигнал уставки («Ручной задатчик для ввода SV»);

    • - YS1360 - одноконтурный контроллер, позволяющий вручную выдавать на конечный управляющий элемент сигнал управления («Ручной задатчик для ввода MV»).

    В контроллерах используется цветной дисплей и современные сетевые возможности.

    Контроллеры компактны, используют простой язык программирования и предназначены для автоматизации управления производственными процессами в различных отраслях промышленности.

    Общий вид контроллеров представлен на рисунке 1.

    Защита от несанкционированного доступа представлена на рисунке 2.

    Внешний вид. Контроллеры одноконтурные (YS1000 мод. YS1310, YS1350, YS1360), http://oei-analitika.ru

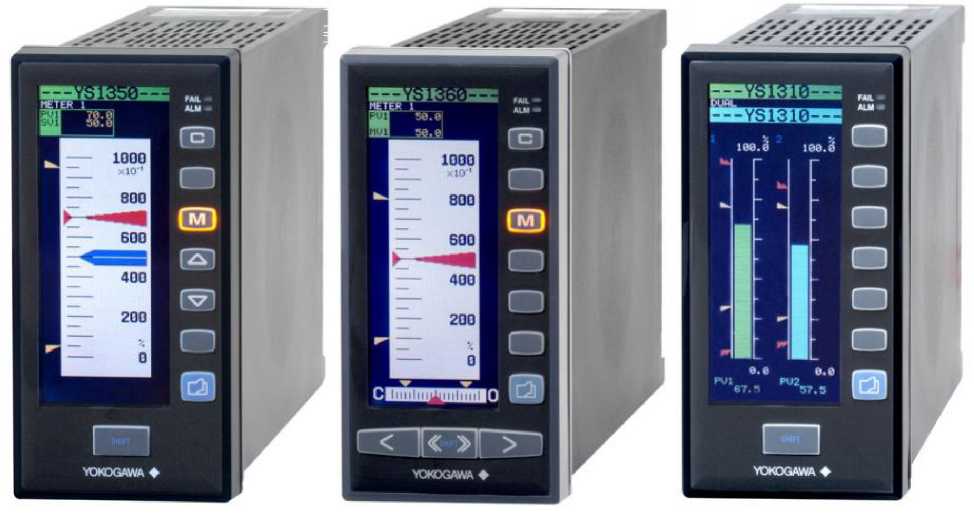

    Рисунок 1. Общий вид контроллеров серии YS1000 (моделей YS1310, YS1350, YS1360)

    Внешний вид. Контроллеры одноконтурные (YS1000 мод. YS1310, YS1350, YS1360), http://oei-analitika.ru

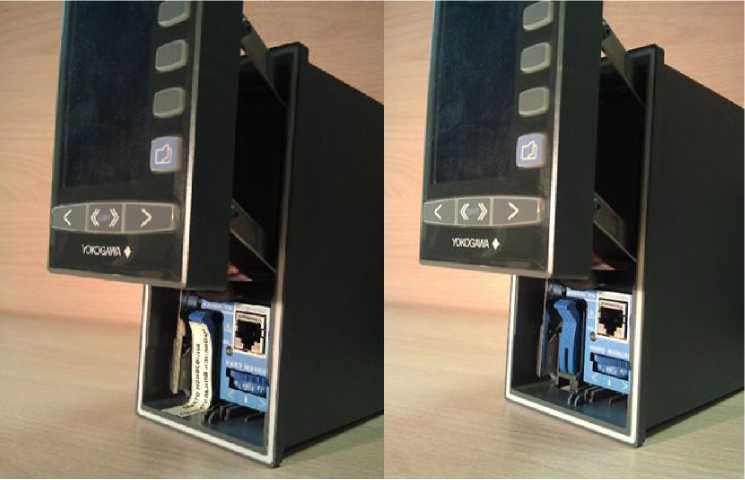

    Рисунок 2. Фотографии места пломбирования контроллеров


    В комплект поставки входят :

    контроллер в комплекте по заказу;

    комплект ЗИП;

    руководство по эксплуатации;

    методика поверки.


    Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.

    Таблица 2 - Основные метрологические характеристики измерительных каналов

    контроллеров серии YS1000 (модели YS1310, YS1350, YS1360)

    Вид преобразователя

    Сигналы

    Пределы допускаемой основной приведенной погрешности, % от диапазона

    Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды, % от диапазона /10 °С

    На входе

    На выходе

    ADC

    от 1 до 5 В

    12 бит

    ± 0,1

    ± 0,1

    DAC1)

    12 бит

    от 4 до 20 мА от 1 до 5 В

    ± 0,2

    ± 0,1

    ± 0,2

    ± 0,1

    DAC + расширительный мо-

    1) дуль 7

    12 бит

    от 1 до 5 В

    ± 0,2

    ± 0,1

    /А01 + ADC

    от минус 50 до плюс 150 мВ

    12 бит

    ± 0,5

    ± 0,3

    /А02 +ADC

    Канал комп. темп. хол. спая

    Сигналы от термопар: В, R, S, K, E,

    J, T, N

    от 0 до 70 °С

    12 бит

    ± 0,5 % или

    ± (40 мкВ + 0,1 % от диап.)2) в зависимости,

    что больше

    ± 1 °С2)

    ± 0,3

    Окончание таблицы 2

    Вид преобразователя

    Сигналы

    Пределы допускаемой основной приведенной погрешности, % от диапазона

    Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды, % от диапазона /10 °С

    На входе

    На выходе

    /А03 + ADC

    Сигналы от термопреобразователей сопротивления:

    Pt 100, Pt 50

    12 бит

    ± 0,5 % или

    ± (0,4 °С + 2) 0,1 % от диап.)2) в зависимости, что больше

    ± 0,3

    /А04 + ADC

    от 100 до 2000 Ом

    12 бит

    ± 0,5

    ± 0,3

    /А053) + ADC

    от 1 до 5 В

    12 бит

    ± 0,5

    ± 0,3

    /А064) + ADC

    /А074) + ADC

    от 4 до 20 мА

    12 бит

    ± 0,5

    ± 0,3

    /А08 + ADC

    от 0 до 10 кГц

    12 бит

    ± 0,5

    ± 0,3

    Примечания

    • 1) Не используется в YS1310, в YS1350 отсутствует выход от 1 до 5 В;

    • 2) Пределы допускаемой основной абсолютной погрешности;

    • 3) С гальванической развязкой;

    • 4) Вход двухпроводного датчика изолированный (/А06) или неизолированный (/А07).

    Время прогрева контроллеров не более 3-х минут.

    Рабочие условия применения:

    • - температура окружающего воздуха от 0 до 50 °С (нормальный диапазон температуры (23 ± 2) °С);

    • - относительная влажность от 5 до 90 % без конденсации (диапазон относительной влажности в нормальных условиях применения - от 40 до 60 %);

    • - атмосферное давление от 86 до 106 кПа;

    • - питание:

    • модели с двойным питанием: напряжение постоянного тока 24 В ± 10 % или напряжение переменного тока 100 В ± 10 %, 50/60 Гц;

    • модели с питанием 220 В переменного тока: 135 В ± 10 % или 220 В ± 10 %, 50/60 Гц.

    Потребляемая мощность - 30 В •А. Габаритные размеры - 144х72х250 мм.

    Масса - 1,6 кг.

    Температура транспортирования и хранения от минус 20 до плюс 60 °С.

    Относительная влажность транспортирования и хранения от 5 до 95 % без конденсации.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
