Номер по Госреестру СИ: 58309-14
58309-14 Комплекс поверочный
(Poli 3)
Назначение средства измерений:
Комплекс поверочный «Poli 3» (далее комплекс) предназначен для воспроизведения и измерения сигналов напряжения специальной формы и интервалов времени.
Внешний вид.
Комплекс поверочный
Рисунок № 1
Внешний вид.
Комплекс поверочный
Рисунок № 2
Внешний вид.
Комплекс поверочный
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 148919
ID в реестре СИ - 371319
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ВДГ-15,
Производитель
Изготовитель - ЗАО "Биосвязь"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 913 дн.
Приказы РСТ, где упоминается данный тип СИ
№1603 от 2022.06.30 ПРИКАЗ_Об утверждении типов средств измерений (9)
№2694 от 2023.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Комплекс поверочный (Poli 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Биосвязь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22963-02 01.06.2007 |
Преобразователи измерительные биоэлектрических, биомеханических и биотемпературных сигналов, ПБС-БОС ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
1 год | |
|
23855-02 01.12.2007 |
Пульсотахометры компьютеризированные с биологической обратной связью, Пк-БОС ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
1 год | |
|
23855-08 01.04.2013 |
Пульсотахометры компьютеризированные с биологической обратной связью, Пк-БОС - "Тренажер дыхания с БОС" ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
40409-09 01.05.2014 |
Преобразователи измерительные биоэлектрических и биомеханических сигналов организма человека, ПБС БОС ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
40409-14 15.07.2024 |
Преобразователи измерительные биоэлектрических и биомеханических сигналов организма человека для работы с ПК с целью лечения больных по методу биологической обратной связи, ПБС БОС ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
58309-14 |
Комплекс поверочный, Poli 3 ЗАО "Биосвязь" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Комплекс поверочный (Poli 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекс поверочный (Poli 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные ПО «Poli 3» приведены в табл. 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Poli 3 |
Poli3.exe |
3.0.0 |
085d253910e5b0a4ba59 34f341710618 |
md5 |
Уровень защиты от непреднамеренных и преднамеренных изменений ПО «Poli 3» соответствует уровню: «С» - для внутреннего программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на наклейки входящих в комплекс приборов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в документе «Комплекс поверочный «Poli 3». Руководство по эксплуатации» раздел “Использование и порядок работы” АЕЛК.940003.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексу поверочному «Poli 3»
1. Техническая документация предприятия-изготовителя.
Поверка
Поверкаосуществляется по методике поверки 433-105-2014 МП «Комплекс поверочный «Poli 3». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 12.05.2014 г.
Перечень эталонов, применяемых при поверке:
-
- мультиметр 34401А, 10 мВ - 1 В, ПГ ±(0,0035 U+0,04) мВ; 3 Гц - 300 кГц, ПГ ±(0,01 - 0,1) %;
-
- осциллограф цифровой DSO 3102A, 0 - 100 МГц; 2 нс/д - 50 с/д, ПГ ±0,01 %; 2 мВ/д - 5 В/д, ПГ ±3 %;
-
- усилитель измерительный NEXUS 2690, 0,1 Гц - 100 кГц; минус 20 - 60 дБ, ПГ ±0,1 %.
Изготовитель
ЗАО «Биосвязь» , г. Санкт-Петербург
Адрес: 190000, г. Санкт-Петербург, ул. Пролетарской диктатуры, д. 6а
Тел./факс: (812) 319-90-90
E-mail: marketing@biosvyaz.com
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru.
Комплекс поверочный «Poli 3» воспроизводит гармонические сигналы и сигналы ЭКГ-формы, которые подаются на вход каналов измерения частоты сердечных сокращений и частоты дыхания, электроэнцефалографического и электромиографического каналов преобразователей «ПБС БОС». Комплекс состоит из генератора сигналов специальной формы ГСС-05, делителя напряжения «Poli 3» (далее делитель), контроллера КИС и персонального компьютера (ПК) с программным обеспечением (ПО).
С помощью ПО «Poli 3» осуществляется управление генератором сигналов и делителем напряжения, анализ сигналов и расчет погрешностей воспроизведенных и измеренных значений преобразователем «ПБС БОС», а также документирование результатов измерений в виде протокола при проведении испытаний и поверки преобразователей «ПБС БОС».

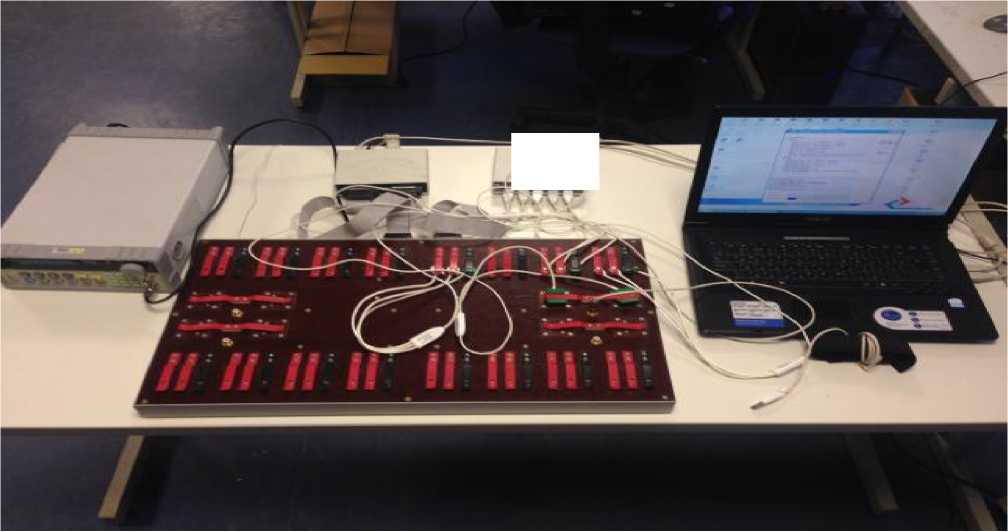

Общий вид комплекса поверочного «Poli 3» представлен на рисунке 1.
Рисунок 1. Общий вид комплекса «Poli 3»

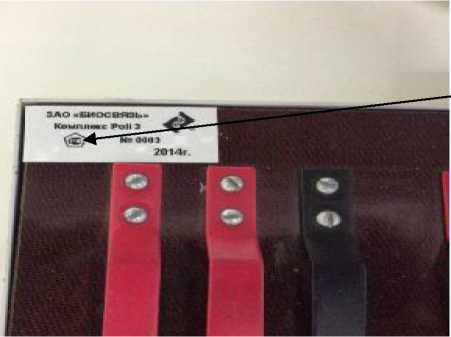

От несанкционированного вторжения приборы, входящие в комплекс, защищены пломбировочными наклейками в местах закрепления составных частей корпуса (рисунок 2).
Рисунок 2. Место пломбирования и нанесения знака утверждения типа на верхней панели делителя напряжения «Poli 3»
Пломбировочная наклейка со знаком утверждения типа
В комплект поставки входят :
-
1. Генератор сигналов ГСС-05 зав.№ 85060902.
-
2. Делитель напряжения «Poli 3» зав.№ 0003.
-
3. Контроллер КИС зав.№ 0001.
-
4. ПК с программой «Poli 3».
-
5. Руководство по эксплуатации.
-
6. Методика поверки.
|
Количество выходов |
4 |
|
Диапазон частот выходного сигнала, Гц |
0,15 - 450 |
|
Диапазон выходного напряжения, мВ |
0,01 - 1000 |
|
Пределы допускаемой относительной погрешности | |
|
воспроизведения напряжения, % |
±3 |
|
Диапазон воспроизведения интервалов времени, с |
0,003 - 1,000 |
|
Пределы допускаемой относительной погрешности | |
|
воспроизведения интервалов времени, % |
±0,1 |
|
Коэффициенты передачи делителя |
1; 0,1; 0,01; 0,001; 0,0001 |
|
Пределы допускаемой относительной погрешности | |
|
установки коэффициента передачи, % |
±1 |
|
Масса, кг, не более: | |
|
- генератор ГСС-05 |
3,5 |
|
- контроллер КИС |
0,2 |
|
- делитель напряжения «Poli 3» |
4,5 |
Габаритные размеры, мм, не более:
Питание: |
260x370x100 140x140x45 370x620x50 |
Условия эксплуатации: |
220±22 50±1 |
|
20±5 до 80 от 84 до 106 (от 630 до 795) 500 2000 8 |
