Номер по Госреестру СИ: 58298-14
58298-14 Толщиномеры ультразвуковые
(Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW))
Назначение средства измерений:
Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V CDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) (далее по тексту - толщиномеры) предназначены для измерения толщины ферромагнитных, неферромагнитных материалов, труб, металлоконструкций различных объектов, сосудов под давлением, стекла, пластика, резины и т.п.

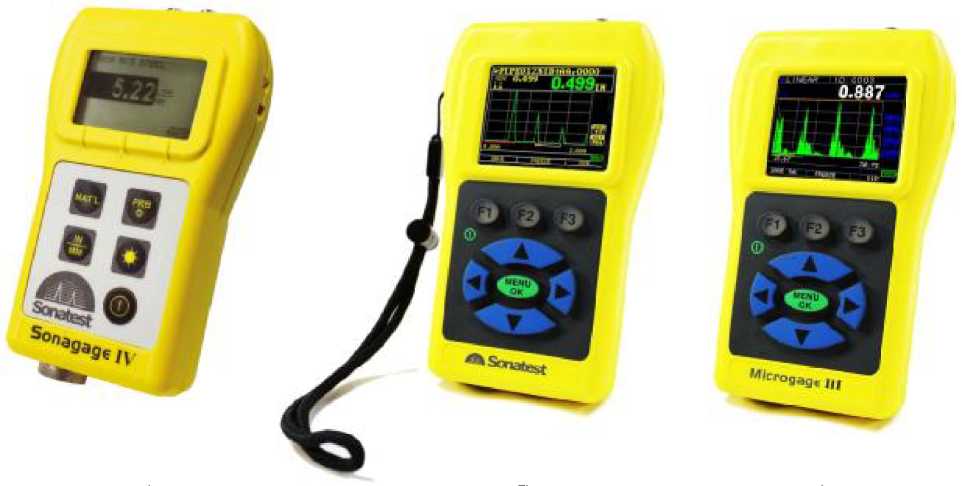

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО). Таблица 2
Идентификационное наименование программного обеспечения |
Номер версии (идентификационн ый номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SonagageIV |
V1.1 и выше |
- |
- |
T-Gage V |
V3.15 и выше |
- |
- |
Microgage III |
V1.11 и выше |
- |
- |
Защита от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаНаносится на задней панели электронного блока и на титульном листе паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководствах по эксплуатации «Толщиномер ультразвуковой Sonogage IV», раздел 1; «Толщиномеры ультразвуковые серии T-Gage V», раздел 2; «Высокочастотный ультразвуковой толщиномер Microgage III», раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V CDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW)1. ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
2. Техническая документация компании Sonatest Limited, Великобритания
Поверка
Поверкаосуществляется по документу МП 113.Д4-13 «ГСИ. Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V CDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW). Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
- комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Изготовитель
Фирма Sonatest Limited, ВеликобританияDickens Road, Old Wolverton, Milton Keynes, MK12 5QQ, UK.
Tel: +44(0)1908-316345, Fax: +44(0)1908-321323 http://www.sonatestnde.com;
email: Sales: karafredrickson@sbcglobal.net
Finance: bobbiejt@sbcglobal.net
General: sonatest@sbcglobal.net
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») Адрес: 111250, г. Москва, ул. Красноказарменная, д. 17.Тел/Факс (495) 789-37-48 www.panatest.ru; e-mail: mail@panatest.ru
Изготовитель Фирма Sonatest Limited, Великобритания
Dickens Road, Old Wolverton, Milton Keynes, MK12 5QQ, UK.
Tel: +44(0)1908-316345, Fax: +44(0)1908-321323 http://www.sonatestnde.com;
email: Sales: karafredrickson@sbcglobal.net
Finance: bobbiejt@sbcglobal.net
General: sonatest@sbcglobal.net
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ")Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. 437-33-56; факс 437-31-47
E-mail: vniiofi@vniiofi.ru, http://www.vniiofi.ru
Толщиномеры являются ультразвуковыми переносными измерительными приборами неразрушающего контроля.
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Толщиномеры состоят из электронного блока и ультразвукового преобразователя.
Общий вид толщиномеров представлен на рисунке 1.
а) б) в)
Рис.1. Общий вид толщиномеров: а) Sonogage IV; б) T-Gage V; в) Microgage III
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. Записываемое электронным блоком показание толщины или изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость ультразвука, коэффициент усиления и т.п.
На передней панели электронного блока расположена клавиатура и дисплей.
Лист № 2 Всего листов 4 Область применения: контроль и диагностика особо ответственных объектов энергетики, машиностроения, судостроения, автомобилестроения, нефтегазовых и нефтеперерабатывающих комплексов и др.
Толщиномеры T-Gage V и Microgage III имеют модификации, дополняющие базовую модель различными функциями, не влияющими на метрологические характеристики.
В таблице 1 приведены основные отличия модификаций толщиномеров T-Gage V и Microgage III.
Таблица 1.
Модификация |
Дополнительные функции | |
T-Gage |
Microgage | |
V B |
III B |
Бюджетная модификация. Отсутствуют функции регулировки усиления, дифференциальный режим, кнопочная панель с подсветкой, режим «Эхо-эхо» |
V |
III |
Базовая модификация |
V DL |
III DL |
К функциям базовой модификации добавлены автоматический индикатор износа ПЭП, В-скан по времени, память данных |
V W |
III W |
К функциям базовой модификации добавлен А-скан |
V DLW |
III DLW |
К функциям модификации DL добавлен А-скан |
V C |
III C |
К функциям базовой модификации добавлен цветной дисплей |
V CDL |
III DLC |
К функциям модификации C добавлена память данных, В-скан по времени |
V CW |
III CW |
К функциям модификации W добавлен цветной дисплей |
V CDLW |
III DLCW |
К функциям модификации DLC/CDL добавлен А-скан, В-скан с кодировщика положений |
Таблица 4
№ п.п. |
Наименование и условное обозначение |
Количество |
1. |
Электронный блок |
1 шт. |
2. |
Преобразователь пьезоэлектрический раздельно-совмещенный 5 МГц, 0 6мм |
1 шт.* |
3. |
Контрольный образец |
1 шт.** |
4. |
Контактная жидкость |
1 шт. |
5. |
Чехол |
1 шт. ** |
6. |
Элементы питания: щелочные батареи или никель-кадмиевые аккумуляторы типа AA |
2 шт. |
7. |
Футляр для переноски и хранения |
1 шт. |
8. |
Руководство по эксплуатации |
1 экз. |
9. |
Методика поверки |
1 экз. |
* Примечание: тип и количество зависит от заказа потребителя ** Примечание: по заказу потребителя |
приведены в таблице 3. Таблица 3
Наименование характеристики |
Значение |
Диапазон измерений толщины, мм:
|
От 0,2 до 300 От 0,2 до 300 |
Пределы допускаемой абсолютной погрешности измерения толщины, мм
|
± 0,1 ± 0,5 |
- Microgage III. |
± (0,006+0,0006^X) где X - толщина измеряемого объекта, мм |
Дискретность измерений толщины, мм:
|
0,01 0,001 |
Диапазон устанавливаемых значений скорости звука в материале, мм/мкс |
От 1016 до 15240 |
Рабочий диапазон частот, МГц:
|
От 0,5 до 20 От 0,5 до 30 |
Напряжение питания (2 элемента типа АА), В |
3 |
Г абаритные размеры электронного блока (длина х ширина х высота), мм, не более |
127 х 77 х 32 |
Масса электронного блока с аккумулятором, кг, не более |
0,23 |
Условия эксплуатации: Температура окружающей среды, °С |
От минус 20 до 50 |
