Номер по Госреестру СИ: 38730-08
38730-08 Дефектоскопы ультразвуковые
(Sitescan 123W, 150S, 250S, Masterscan 350M, 380M, Powerscan 450D, Railscan 125)
Назначение средства измерений:
Дефектоскопы ультразвуковые SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M, POWERSCAN 450D, RAILSCAN 125 (далее - дефектоскопы) предназначены для измерения амплитуд эхосигналов, отраженных от дефектов, измерения глубины и координат залегания дефектов, толщины изделий при одностороннем доступе к ним.

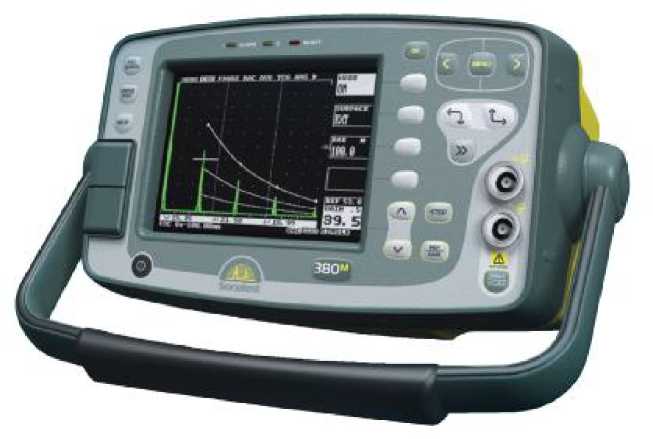

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
В дефектоскопах используется программное обеспечение Sonatest Flaw Detector Software (далее-ПО).
ПО выполняет следующие основные функции:
-управление настройками электронного блока дефектоскопа,
-проведение измерений и отображение результатов в виде А, В, С-сканов, -сохранение и анализ измеренных данных.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационны й номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Sonatest Flaw Detector software |
V3.25 и выше |
- |
- |
Программное обеспечение имеет уровень защиты «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации дефектоскопов SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M, POWERSCAN 450D, RAILSCAN 125 методом печати и на задней панели дефектоскопов методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений приведены в Руководстве по эксплуатации «Дефектоскопы ультразвуковые SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M, POWERSCAN 450D, RAILSCAN 125».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M, POWERSCAN 450D, RAILSCAN 125-
1. ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.
-
2. Техническая документация фирмы Sonatest Limited, Великобритания.
Поверка
Поверкаосуществляется по документу МП 38730-08 «Дефектоскопы ультразвуковые SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M, POWERSCAN 450D, RAILSCAN 125. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 31 июля 2008 года.
Основные средства поверки:
-
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов 4 мВ - 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ±3 %;
-
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1 % (от величины +1 мВ), амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
-
3. Контрольные образцы №2 и №3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (контрольный образец №2: толщина 59,00 мм, погрешность измерения толщины образца ± 0,01. контрольный образец №3: толщина 54,90 мм, погрешность измерения толщины образца ± 0,01);
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») Адрес: 111250, г. Москва, ул. Красноказарменная, д. 14.Тел/Факс (495) 789-37-48 www.panatest.ru; e-mail: mail@panatest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Дефектоскоп представляет собой ультразвуковой одноканальный прибор, основной частью которого является генератор\приемник УЗ импульсов, работающих в импульсном режиме.
Дефектоскопы являются портативными одноканальными приборами и предназначены для ручного контроля изделий из металлов и композиционных материалов.
Область применения дефектоскопов - ультразвуковой контроль труб, прутков, листового проката, поковок, отливок.
Фотография общего вида дефектоскопов представлена на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов
Дефектоскоп SITESCAN 123W, 150S, 250S, MASTERSCAN 350M, 380M,
POWERSCAN 450D, RAILSCAN 125 комплектуются в соответствии с таблицей 4.
Таблица 4
Наименование и условное обозначение |
Количество |
Блок электронный |
1 шт. |
Аккумулятор |
1 шт. |
Зарядное устройство |
1 шт. |
Сетевой шнур |
1 шт. * |
Чехол |
1 шт. * |
Ультразвуковые преобразователи |
* |
- SONATEST SLF4-10 |
1 шт. |
- SONATEST ORION 4 МГц 45°010 |
1 шт. |
- SONATEST ORION 4 МГц 70°010 |
1 шт. |
- SONATEST ORION 4 МГц 60°010 |
1 шт. |
Провода соединительные для преобразователей |
* |
Контактная жидкость |
* |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
* - количество определяется требованиями заказа.
представлены в таблице 2. Таблица 2
Дефектоскоп/харак- теристика |
SITESC AN 123W |
SITESC AN 150S |
SITESC AN 250S |
MASTER SCAN 350M |
MASTER SCAN 380M |
POWER SCAN 450D |
RAILS CAN 125 |
Характеристики генератора | |||||||
Номинальные значения и предел допускаемой основной абсолютной погрешности амплитуды импульсов возбуждения на нагрузке 50±1 ом, В |
200±10 |
200±10 |
200±10 |
100±10, 150±10, 200±10, 250±10, 300±10 |
100±10, 150±10, 200±10, 250±10, 300±10, 350±10, 400±10, 450±10 |
100±10, 150±10, 200±10, 250±10, 300±10, 350±10, 400±10, 450±10 |
200±10 |
Диапазон установки длительности зондирующего импульса, нс |
100 |
100 |
От 30 до 250 |
От 30 до 2000 |
От 30 до 2000 |
От 30 до 2000 |
100 |
Диапазон частоты следования зондирующих импульсов, Г ц |
От 5 до 1000 |
От 5 до 1000 |
От 5 до 1000 |
От 35 до 5000 |
От 35 до 5000 |
От 5 до 500 |
1000 |
Предел допускаемой основной абсолютной погрешности регулировки длительности фронтов относительно длительности зондирующего импульса, % |
- |
- |
- |
±2 |
±2 |
±2 |
- |
Характеристики приемника | |||||||
Диапазон усиления с шагом 0,5; 1; 2; 6; 10; 14; 20, дБ |
От 0 до 110 |
От 0 до 110 |
От 0 до 110 |
От 0 до 110 |
От 0 до 110 |
От 0 до 110 |
От 0 до 110 |
Предел допускаемой основной абсолютной погрешности установки усиления, (Nn) в диапазоне от 30 до 60 дБ с шагом 2 дБ, дБ |
±(0,2+0, 02 Nn) |
±(0,2+0, 02 Nn) |
±(0,2+0, 02 Nn) |
±(0,2+0,02 Nn) |
±(0,2+0,02 Nn) |
±(0,2+0, 02 Nn) |
±(0,2+0 ,02 Nn) |
Диапазон задержки развертки с шагом 0,05 мм (по стали), мм |
От 0 до 10000 |
От 0 до 10000 |
От 0 до 10000 |
От 0 до 10000 |
От 0 до 10000 |
От 0 до 20000 |
От 0 до 10000 |
Диапазон рабочих |
От 1 до |
От 1 до |
От 1,5 |
От 2 до 22 |
От 2 до 22 |
От 2 до |
От 2,5 |
частот, МГц |
10 |
10 |
до 15 |
22 |
до 5 | ||
Номинальные значения |
1; 2; 2,5; |
0,5; 1; 2; |
0,5; 1; 2; |
0,5; 1; 2; | |||
частот узких полосовых |
- |
- |
5; 10; 15 |
2,5; 5; 10; |
2,5; 5; 10; |
2,5; 5; |
- |
фильтров, МГц |
15 |
15 |
10; 15 | ||||
Предел допускаемой основной абсолютной | |||||||
погрешности измерения |
±0,02h |
±0,02h |
±0,02h |
±0,02h |
±0,02h |
±0,02h |
±0,02h |
амплитуды сигнала | |||||||
относительно высоты | |||||||
экрана h, мм | |||||||
Диапазон измерение |
От 1 до |
От 1 до |
От 1 до |
От 1 до |
От 1 до |
От 1 до |
От 1 до |
временных интервалов, |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
мкс | |||||||
Предел допускаемой основной абсолютной |
0,05+0,0 |
0,05+0,0 |
0,05+0,0 |
0,05+0,000 |
0,05+0,000 |
0,05+0,0 |
0,05+0, |
погрешности измерения временных интервалов, |
001T |
001T |
001T |
1T |
1T |
001T |
0001T |
T, мкс | |||||||
Диапазон измерения |
От 0 до |
От 0 до |
От 0 до |
От 0 до |
От 0 до |
От 0 до |
От 0 до |
глубин залегания дефекта (по стали), мм |
10000 |
10000 |
10000 |
20000 |
20000 |
20000 |
10000 |
Предел допускаемой основной абсолютной | |||||||
погрешности измерения |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
глубины залегания дефектов при работе с | |||||||
прямым ПЭП, мм | |||||||
Предел допускаемой основной абсолютной | |||||||
погрешности измерения |
0,5+0,00 |
0,5+0,00 |
0,5+0,00 |
0,5+0,005* |
0,5+0,005* |
0,5+0,00 |
0,5+0,0 |
глубины залегания дефектов, H при работе с |
5*H |
5*H |
5*H |
H |
H |
5*H |
05*H |
пнаклонным ПЭП, мм | |||||||
Общие характеристики | |||||||
Диапазон задания |
От 1000 |
От 1000 |
От 1000 |
От 256 до |
От 256 до |
От 256 |
От |
скоростей ультразвука, м/с |
до 9999 |
до 9999 |
до 9999 |
16000 |
16000 |
до 16000 |
1000 до 9999 |
Габаритные размеры электронного блока не |
256х145 |
256х145 |
256х145 |
256х145х1 |
256х145х1 |
256х145 |
256х14 |
более (ширина, глубина, |
х145 |
х145 |
х145 |
45 |
45 |
х145 |
5х145 |
высота), мм | |||||||
Масса электронного блока с аккумулятором, |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
не более, кг | |||||||
Условия эксплуатации | |||||||
Питание аккумулятор 14,4 В 5 А*ч. Зарядка |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
аккумулятора от сети от | |||||||
100 до 240 В, 50-60 Гц | |||||||
Температура |
От -10 |
От -10 |
От -10 |
От -10 до |
От -10 до |
От -10 |
От -10 |
эксплуатации, °С |
до +55 |
до +55 |
до +55 |
+55 |
+55 |
до +55 |
до +55 |
Температура хранения, |
От - 40 |
От - 40 |
От - 40 |
От - 40 до |
От - 40 до |
От - 40 |
От - 40 |
°С |
до +75 |
до +75 |
до +75 |
+75 |
+75 |
до +75 |
до +75 |
Относительная |
От 20 до |
От 20 до |
От 20 до |
От 20 до |
От 20 до |
От 20 до |
От 20 |
влажность воздуха (при температуре 35 °С), % |
90 |
90 |
90 |
90 |
90 |
90 |
до 90 |
Атмосферное давление, |
От 630 |
От 630 |
От 630 |
От 630 до |
От 630 до |
От 630 |
От 630 |
мм рт.ст. |
до 800 |
до 800 |
до 800 |
800 |
800 |
до 800 |
до 800 |
Таблица 3. Запас чувствительности ПЭП*
Датчик |
Уровень усиления сигнала от отверстия на глубине 41 мм, 50% экрана, дБ |
Уровень усиления сигнала от отверстия на глубине 12 мм, 50% экрана, дБ |
Уровень усиления при измерении шума 50% экрана, дБ |
Запас чувствительности с опорой на отверстие на глубине 41 мм |
Запас чувствительности с опорой на отверстие на глубине 12 мм |
SONATEST SLF4-10 |
55 |
49 |
107 |
(52±3) дБ |
(58±3)дБ |
SONATEST ORION 4 МГц 45°010 |
68 |
57 |
108 |
(40±3) дБ |
(51±3) дБ |
SONATEST ORION 4 МГц 70°010 |
53 |
37 |
106 |
(53±3) дБ |
(69±3) дБ |
SONATEST ORION 4 МГц 60°010 |
45 |
34 |
108 |
(63±3) дБ |
(74±3) дБ |
* Данная таблица составлена для моделей ПЭП, которые могут входить в стандартную комплектацию набора.
