Сигнализатор аварийный дозиметрический ДРГ-АТ2331 (далее - сигнализатор)
предназначен для измерения мощности поглощенной дозы и поглощенной дозы рентгеновского и гамма - излучения, обнаружения возникновения самоподдерживающейся цепной реакции (СЦР) в составе систем аварийной сигнализации (САС) и выдачи аварийных сигналов о необходимости эвакуации персонала из ядерно - опасной зоны.
Внешний вид.
Сигнализаторы аварийные дозиметрические
Рисунок № 1
Внешний вид.
Сигнализаторы аварийные дозиметрические
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) сигнализаторов ДРГ-АТ2331 состоит из:
- встроенного ПО, размещаемого в энергонезависимой части памяти микропроцессора ;
- загружаемого ПО ( программы BDKG25TOOL и SARK2).
Встроенное ПО позволяет осуществлять непосредственно процесс измерения, статистическую обработку и хранение результатов измерений, проведение самодиагностики и предоставление полученной информации для передачи в интерфейс.
Программа «BDKG25TOOL» предназначена для управления процессом измерения, настройки и вывода информации о состоянии блока детектирования БДКГ-25.
Программа «SARK2» ведет мониторинг данных измерений всех БД и состояний всех пультов управления (ПУ) с последующим сохранением данных в базу данных. Одновременно результаты измерений индицируются на экране ПЭВМ в виде отдельных диаграмм для каждого БД и окна плана-местности мониторинга с отображением состояния ПУ и БД. Программа «SARK2» ведет журнал событий, в который ведется запись времени включения и выключения программы «SARK2», а также запись других событий.
Запись встроенного ПО осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-25. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО сигнализаторов представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО | ||||
BDKG25 |
BDKG25.hex |
1.0.0.0 1.x.y.z |
89b55915 |
CRC32 |
Внешнее ПО | ||||
BDKG25TOOL |
BDKG25TOOL.exe |
1.0.1.125, 1.x.y.z* |
599b0c0c08687cee8cb2122 99dc21339 |
MD5 |
SARK2 |
SARK2.exe |
1.0.11.189 1.x.y.z* |
6ad728aff3143d1a5b2817e 465e68c62 |
MD5 |
* x = [от 0 до 9], y = [от 1 до 9], z = [от 1 до 999]. Текущий номер версии ПО указывается в разделе «Свидетельство о приёмке» руководства по эксплуатации ДРГ-АТ2331. Цифровой идентификатор ПО дан только для версий:
|
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок :
- уровень защиты микропрограммного ПО сигнализаторов аварийных дозиметрических ДРГ-АТ2331 от непреднамеренных и преднамеренных изменений соответствует уровню «А»,
- уровень защиты внешнего ПО сигнализаторов аварийных дозиметрических ДРГ-АТ 2331 от непреднамеренных и преднамеренных изменений соответствует уровню «С» .
Знак утверждения типа
Знак утверждения типа наносится:- на этикетки составных частей сигнализатора методом офсетной печати ;
- на титульный лист руководства по эксплуатации методом компьютерной графики .
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сигнализаторам аварийным дозиметрическим ДРГ-АТ2331
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ТУ BY 100865348.032-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Технические условия».
Поверка
Поверка»Упаковка
ТИАЯ.305636.012
1
Упаковка
ТИАЯ.305642.028
1
Методика поверки
ТИАЯ.412118.027 МП
1
Примечания
-
1 Допускается замена БИРП-12/2,5 ТУ 4371-011-45522894-2005 на другие типы блоков источника резервированного питания с аналогичными техническими характеристиками.
-
2 Допускается замена адаптера интерфейсного USB-COMi-Sl-M на другой тип адаптера интерфейсного с аналогичными техническими характеристиками
осуществляется по документу ТИАЯ.412118.027 МП. МРБ МП.2377-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Методика поверки», утвержденному БелГим 17 декабря 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида 137Cs, диапазон измерения мощности поглощенной дозы от 0,1 мкГр/ч до 1 Гр/ч, погрешность аттестации установки не более ±5 %.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» (УП «АТОМТЕХ»)Принцип действия сигнализаторов основан на использовании интеллектуальных блоков детектирования рентгеновского и гамма - излучения. В качестве детектора в блоке детектирования используется пластмассовый сцинтилляционный детектор и фотоэлектронный умножитель. Импульсы, поступающие с фотоэлектронного умножителя, формируются и усиливаются электронной схемой и преобразуются микропроцессором в информацию о мощности дозы.
В состав сигнализатора входят:
-
• блоки детектирования гамма-излучения (БД);
-
• блок регистрации (БР);
-
• устройство сигнализации (УС);
-
• устройство звуковое (УЗ)
-
• клеммные коробки (КК);
-
• коммутаторы (К);
-
• источник питания (ИП);
-
• адаптер интерфейсный (АИ).
Сигнализатор ДРГ-АТ2331 имеет возможность подключения к измерителю - сигнализатору СРК-АТ2327, составляя с ним систему аварийной сигнализации (САС).
Алгоритм работы БД обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и коэффициентов вариации, позволяющих определить достоверность результатов измерения, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменениям уровня радиации и оперативное предоставление полученной информации для передачи в интерфейс.
Для повышения стабильности измерений в блоках детектирования БДКГ-25 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Управление режимами работы, выполнение необходимых вычислений, хранение и индикация результатов измерения осуществляются с помощью микропроцессорного устройства.
Передача управляющих команд от блока регистрации к БД и получение блоком регистрации информации от БД осуществляются с помощью интерфейса типа RS485. Объединение приборов в систему, сопряжение с ПЭВМ осуществляются с помощью второго интерфейса типа RS485
Блоки детектирования БДКГ-25 осуществляют непрерывное детектирование гамма-излучения по мощности дозы, сравнивают ее уровень с установленными пороговыми уровнями и при превышении порога каждый блок формирует потенциальные сигналы СЦР, поступающие в блок регистрации.
Блок регистрации логически обрабатывает потенциальные сигналы БД и по одному из установленных режимов формирует сигнал управления устройством сигнализации УС-АТ991с .
При формировании потенциального сигнала управления включается прерывистый аварийный звуковой сигнал устройства звукового УЗ-АТ993 с одновременным включением индикатора красного цвета на устройстве сигнализации УС-АТ991с.
По запросу, поступающему по второму интерфейсу RS485, устройство регистрации передает байт состояния, в котором отмечено наличие сигнала СЦР.
Дозиметрическая информация, поступающая по второму интерфейсу RS485 от устройства регистрации, обрабатывается в САС для выдачи на табло. Наряду с этим САС выдает через последовательный интерфейс сигналы управления УС, звуковые и световые сигналы которых оповещают о срабатывании блоков детектирования БДКГ-25.
Общий вид сигнализатора аварийного ДРГ-АТ2331 представлен на рисунке 1. Место пломбирования блока детектирования БДКГ-25 представлено на рисунке 2.

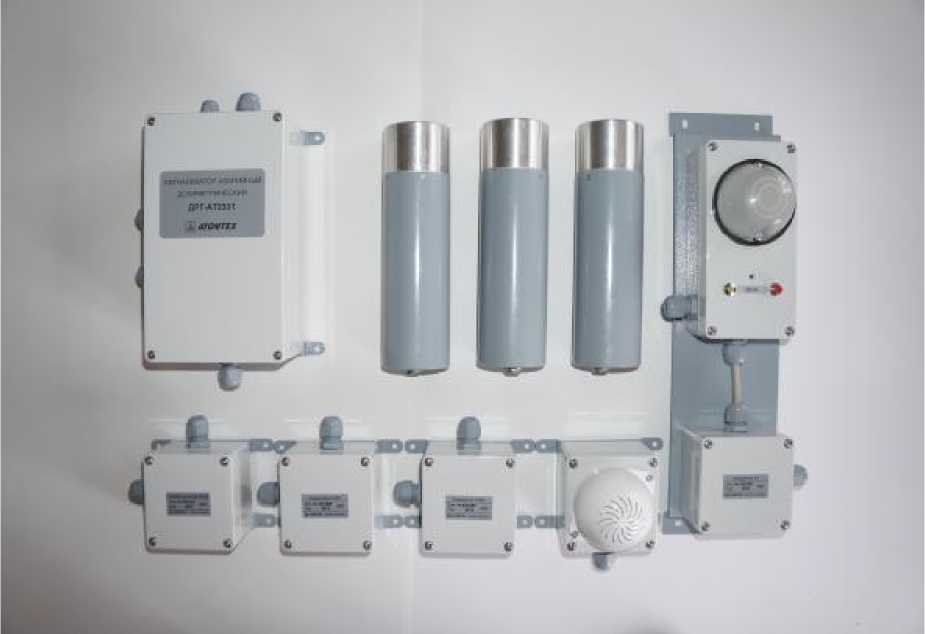

Рис. 1 - Общий вид сигнализатора аварийного дозиметрического ДРГ-АТ2331

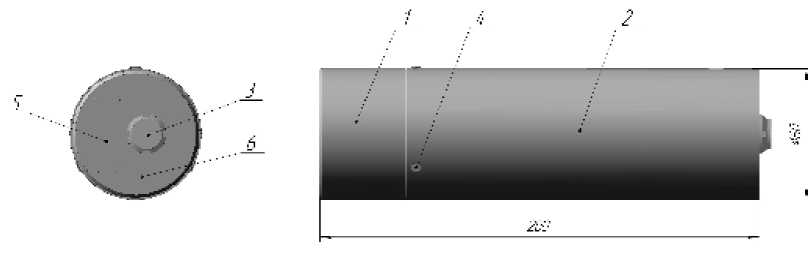

Рис. 2 Внешний вид блока детектирования БДКГ-25: 1 - колпачок; 2 - кожух; 3 - разъем; 4 - пломба; 5 -шильдик; 6 - наклейка-клеймо поверителя.
Комплект поставки сигнализатора указан в таблице 3. Таблица 3
Наименование, тип |
Обозначение |
Количество |
Примечание |
Блок регистрации БР-АТ910 |
ТИАЯ.468332.031 |
1 | |
Блок детектирования гамма-излучения БДКГ-25 |
ТИАЯ.418269.085 |
от 1 до 3 | |
Устройство звуковое УЗ-АТ993 |
ТИАЯ.468231.003 |
1 | |
Устройство сигнализации УС-АТ991с |
ТИАЯ.468239.008-01 |
1 | |
Коммутатор К2/3с |
ТИАЯ.468347.013 |
от 1 до 3 | |
Коммутатор К2 |
ТИАЯ.468347.006 |
1 | |
Коробка клеммная КК3/5 |
ТИАЯ.301433.001-03 |
1 |
Поставка по заказу |
Адаптер интерфейсный USB-COMi-Sl-M |
1 |
Поставка по заказу | |
БИРП |
ТУ 4371-011-45522894-2005 |
1 |
Поставка по заказу |
